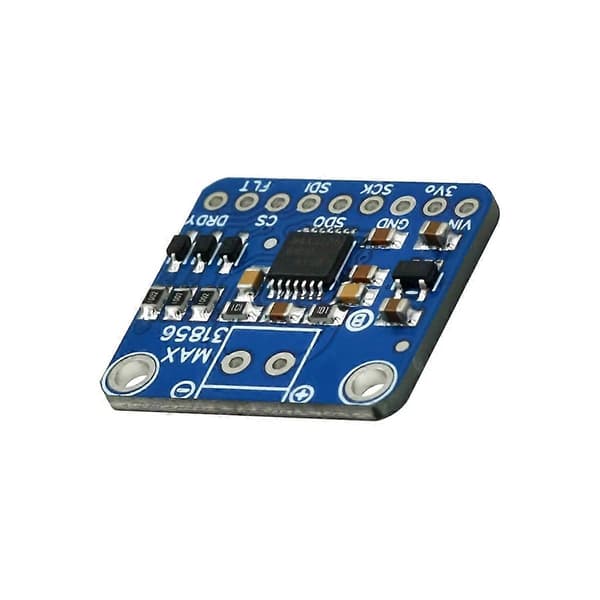

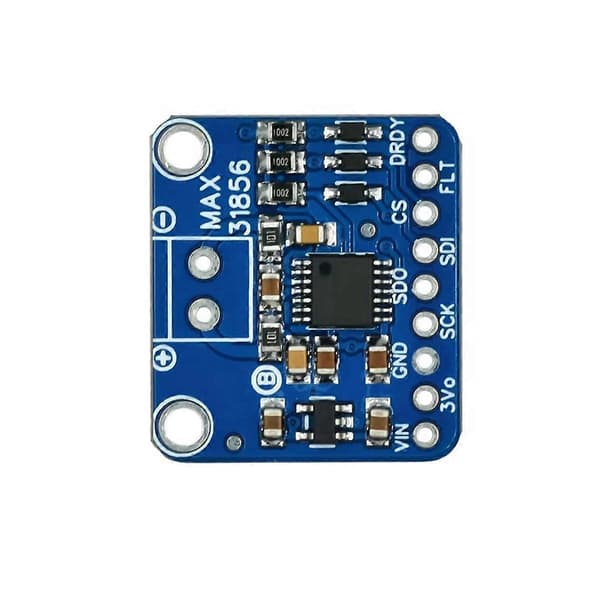

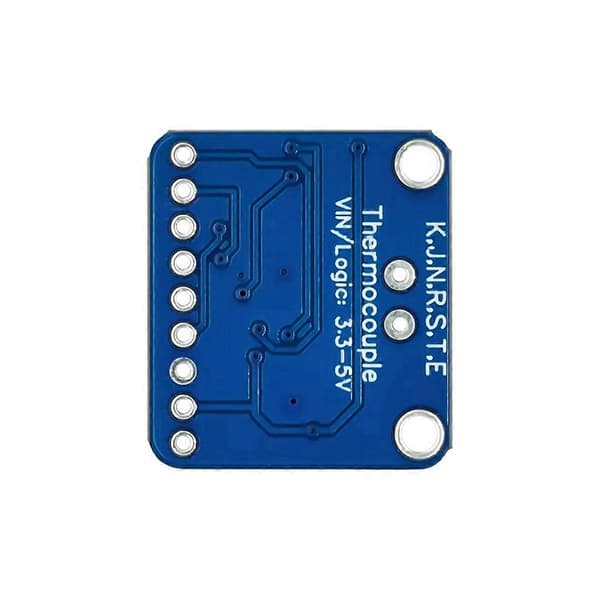

Termoelementmodul, det er en A/D-konverter, der bruger MAX31856 IC'en. Termoelementer, som måler med høj præcision, giver mV analog output, og disse signaler kan ikke detekteres af mikrocontrollere. Dette kort konverterer signalerne til digitale data med høj præcision og giver dig mulighed for at overføre dem til din microcontroller med SPI-kommunikationsprotokol.

Generelt bruges forskellige A/D-konvertere og forstærkere til forskellige typer termoelementer, mens dette modul er kompatibelt med alle typer termoelementer (K, J, N, R, S, T, E, B). Det er kompatibelt med udviklingskort som f.eks. og med funktionen til at understøtte SPI-interface.

Tekniske specifikationer

Giver termoelementtemperaturmålinger med høj nøjagtighed

Automatisk lineariseringskorrektion inklusive 8 typer termoelementer



Farve: Blå

Materiale: Plast

0,15 % (maks., -20 ℃ - +85 ℃) Fuldskala linearitet

19-bit, 0,0078125 graders termoelementtemperaturopløsning

+0,7 grader C (maks. -20 grader C til +85 grader C) nøjagtighed

Termoelementindgange er beskyttet mod overspændingsforhold op til 45V

Systemfejlhåndtering og forenkling af fejlfinding

Åben termoelementdetektion

Lavtemperaturdiagnostik

50Hz / 60Hz støjreduktionsfiltreringssystem

TSSOP-pakke 14-ben

Vægt: 5,0 g



Pakkeindhold:

1 x MAX31856 termoelementmodulsæt



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
