MAX7219 er en integreret seriel I/O common cathode display driver, der forbinder en mikroprocessor med et 8-cifret, 7-segment digitalt LED-display, samt et søjlediagramdisplay eller 64 uafhængige LED'er. Den inkluderer en on-chip B-type BCD-encoder, multiple scan loops, segment word drivers og 8*8 statisk RAM til at gemme hver databit. Der er kun ét eksternt register, der bruges til at indstille segmentstrømmen for hver LED.







En praktisk fire-leder seriel grænseflade forbinder alle almindelige mikroprocessorer. Hver data kan adresseres under opdateringen uden at overskrive alle displays. MAX7219 giver også brugeren mulighed for at vælge, om hver databit skal kodes eller ej.



Hele enheden indeholder en 150 A lav effekt shutdown mode, styrer analoge og digitale lysstyrkekontroller, et scan limit register, der giver brugeren mulighed for at se 1 til 8 bit data, og en detektionstilstand, der tænder alle LED'er.





< p>Kun 3 IO porte er nødvendige for at drive 1 dot matrix! Flicker-frit dot matrix display! Kaskadering understøttes!







Modul Parametre:



1. Et enkelt modul kan drive en almindelig 8*8



2 cathode array. Modulets arbejdsspænding: 5V



3. Modulstørrelse: længde 12.8cm X bredde 3.2cm X højde 1.3cm



4. Med 64 monteringsskruehuller, hullets diameter er 3mm



5. Modulet har en input- og output-grænseflade, der understøtter flere moduler i kaskade







Ledningsinstruktioner:



1. Venstre side af modulet er inputporten og højre side er outputporten.



2. Når du styrer et enkelt modul, skal du kun tilslutte inputporten til CPU'en



3. Når flere moduler er kaskaderet, er inputterminalen på hvert modul forbundet til CPU'en, outputterminalen er forbundet til inputterminalen på det andet modul, outputterminalen på det andet modul er forbundet til terminal d input på det tredje modul, og så videre...







Lad os tage eksemplet med mikrocontroller 51:



CCV5V

< p>GNDGND



DINP2.2



CSP2.1



CLKP2.0







Forsendelsesliste:

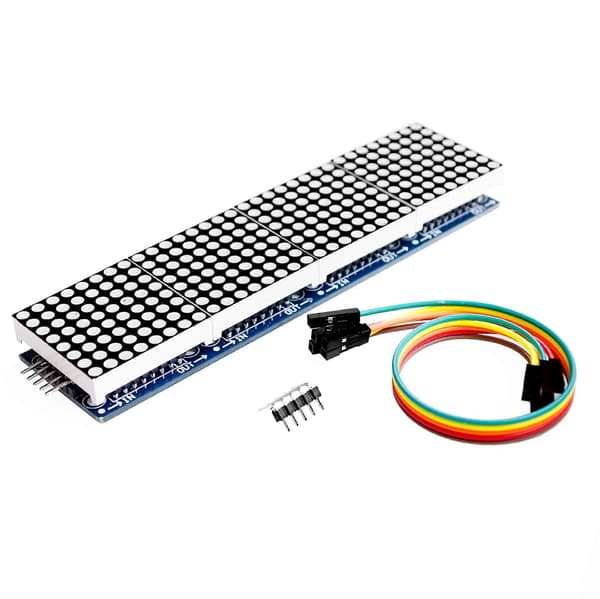

1. MAX7219 fire-i-en matrix modul (det færdige produkt, med dot matrix, er blevet testet)



2.20CM DuPont Line 5P
