Beskrivelse

MCP4728 har fire 12-bit DAC'er i en lille pakke for at imødekomme alle dine behov for spændingsindstilling.

Derudover har den mulighed for at gemme DAC'ernes indstillinger i den interne EEPROM. Når indstillingerne er gemt i den interne ikke-flygtige hukommelse, indlæses de som standard, når DAC'en tændes. Alt via I2C!

Endvidere giver MCP4728 dig mulighed for at vælge mellem to referencespændingskilder: indgangsspændingen, der bruges til at tænde den på VCC-stiften, eller den interne 2,048V referencespænding.

Hvis du bruger den interne referencespænding (Vref i DAC'en), kan du vælge enten 1X eller 2X output gain, hvilket resulterer i et spændingsområde på 0V til 2,048 eller 0V til 4,096V, afhængigt af dine applikationskrav.

Som standard vil du bruge indgangsspændingen som Vref, hvilket giver dig mulighed for at justere spændingen over et område på 0V til 3,3V eller 5V afhængigt af indgangsspændingen. Alternativt kan du bruge 2,048V Vref til ca. 3,3V brug og 4,096 Vref til ca. 5V brug.



Specifikationer:

12-Bit Spændingsoutput DAC med fire bufferede outputs

On-board ikke-flygtig hukommelse (EEPROM) til DAC-kode og I2C-adressebits

Internt eller eksternt valg af referencespænding

Output spændingsområde:

1. Brug intern VREF (2,048V):

0,000V til 2,048V, gain indstilling = 1

0,000V til 4,096V, gain indstilling = 2

2. Brug af ekstern VREF (VDD): 0,000V til VDD

±0,2 Mindst Signifikant Bit (LSB) Differential Nonlinearity (DNL) (typisk)

Hurtig stabiliseringstid: 6 μs (typisk)

Enkelt forsyningsdrift: 2,7V til 5,5V

Standard I2C adresse 0x60

Farve: Som vist

Materiale: PCB

På grund af forskellige produktbatches kan udseendet variere, hvilket ikke påvirker brugen



Pakkeindhold:

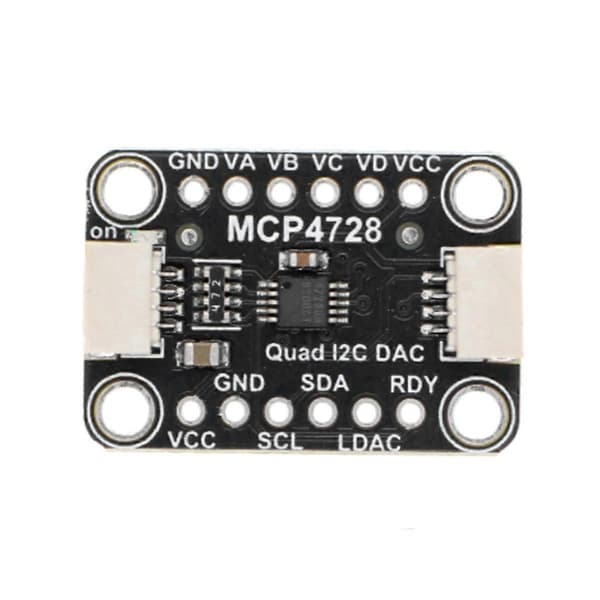

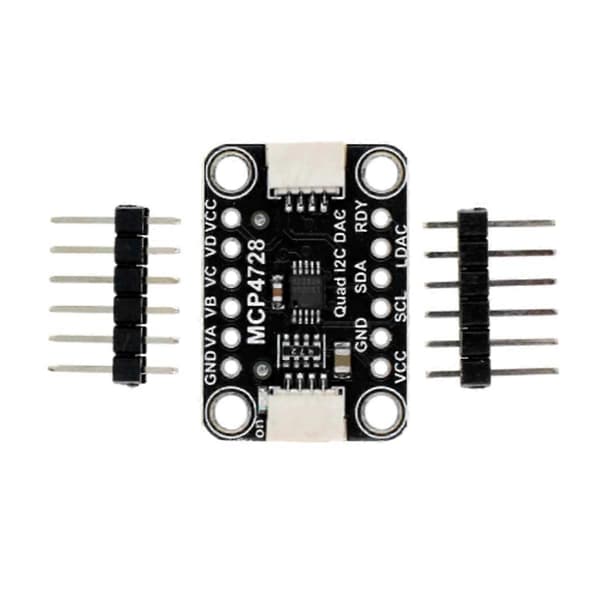

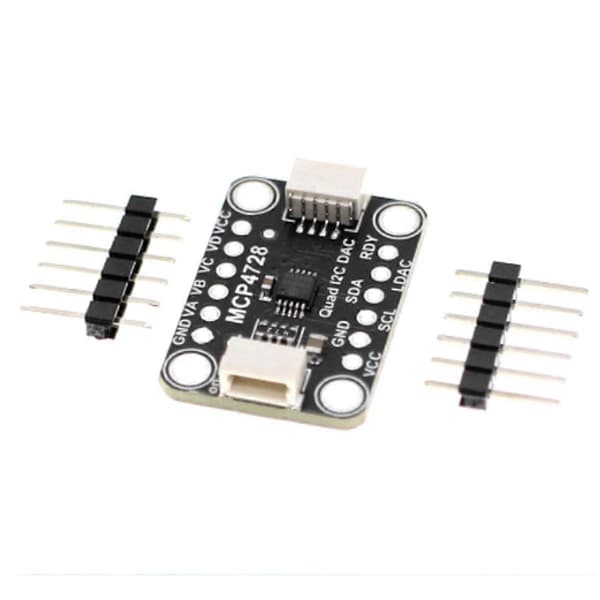

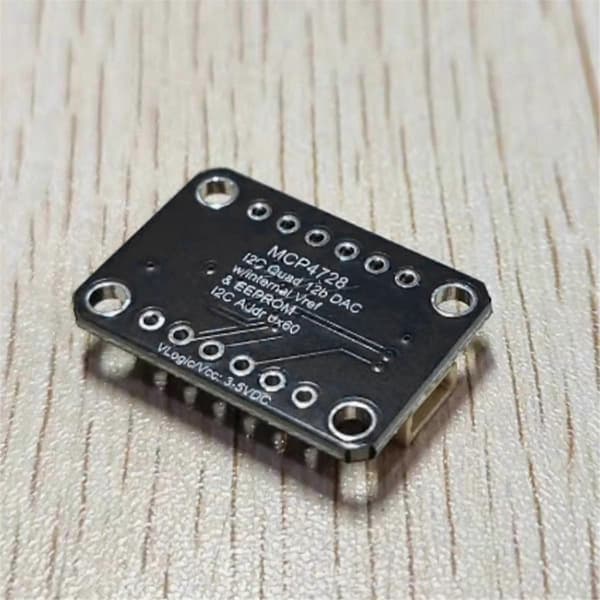

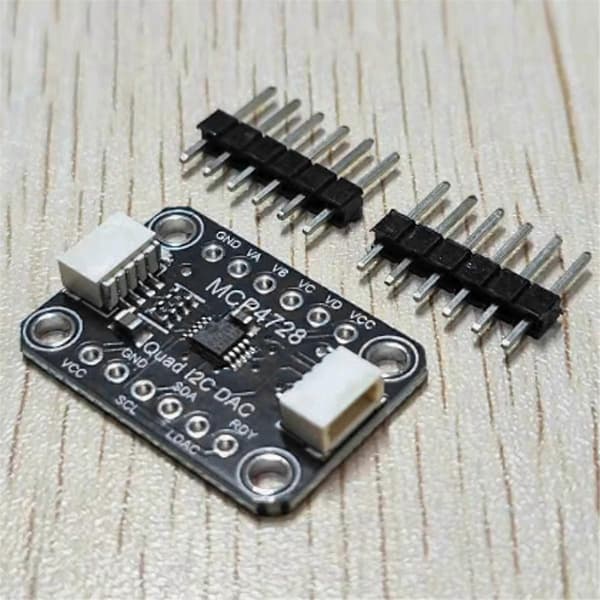

1 * MCP4728 Quad DAC Output Modul kit



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
