1. MHz Fast Mode Plus kompatibel I2C bus interface med 30mA høj drevkapacitet på SDA til at drive højkapacitive busser; Hver LED-udgang kan opnå 4096 niveauer (12 bit) af lineær programmerbar lysstyrke fra helt slukket (standard) til lysstyrke.

2. 16 push-pull-udgange (synker 25mA synkstrøm og leverer 10mA kilde strøm ved 5V), der kan programmeres i software som open-drain LED-udgangsvalg (standard er push-pull), uden indgangsfunktion.

3. Udgangstilstanden kan programmeres til at ændre sig ved respons eller stop for at opdatere alle udgange samtidigt eller opdatere udgangen -ved- (standard er \"stop ændring\"). Lavaktiv udgangs aktiveringsindgangspin, når dette pin er højt, kan LED-udgangen programmeres til 0, 1 eller høj impedans (standard er høj impedans ved tænding).

4. 6 hardware adresse pins tillader 62 PCA9685 enheder at blive forbundet på den samme I2C bus LED-udgangsfrekvens (alle LED'er) er normalt 40Hz til 1000Hz (når oscillatoren er 25MHz, er standardværdien af ​​prescaler-registret 1EH, hvilket vil producere en opdateringshastighed på 200Hz).



4 software-programmerbare I2C bus adresser (en LED gruppe opkaldsadresse og tre LED underopkaldsadresser) tillader enhedsgrupper at blive adresseret på samme tid i enhver kombination (for eksempel, hvis et register bruges til \"Alle opkald\", kan alle PCA9634 enheder på I2C bussen adresseres på samme tid, og det andet register bruges til tre forskellige adresser, så kan 1/3 af enhederne på bussen i en enhedsgruppe adresseres på samme tid), og I2C bus adressen kan aktiveres og deaktiveres af software.

Driftspændingsområde: 2,3V til 5,5V

Tåler 5,5V indgang

Fungerer i -40 til 85 miljøer

ESD-beskyttelse overstiger 2000V HBM/JESD22-A114, 200V MM/JESD22-A115 og 1000V CDM/JESD22-C101

JEDEC standard JESD78 går ind i låsetilstandstest, når den overstiger 100mA

På grund af forskellige batcher kan der være forskelle i produktudseende og trykt tekst, hvilket ikke påvirker brugen.

Farve: Som vist

Materiale: PCB



Pakkeindhold:

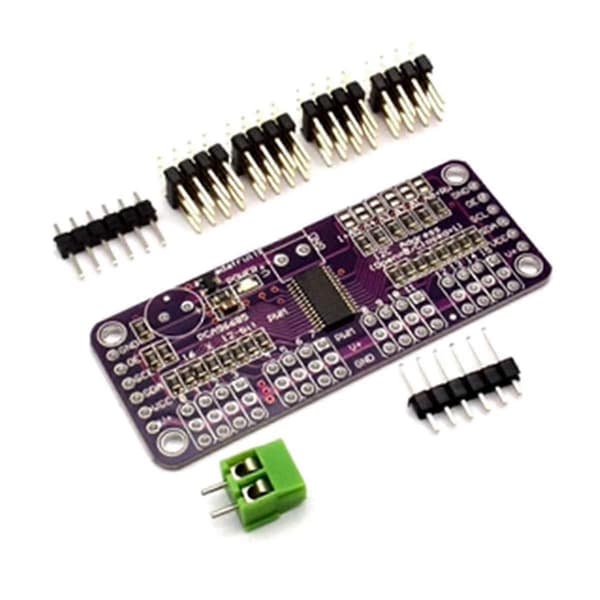

1 * Kontrolmodul



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lysreflektion og forskellige skærme kan få farven på varen på billedet til at se lidt anderledes ud end den virkelige ting. Den tilladte målefejl er +/- 1-3 cm.
