Dette er et simpelt oscilloskop lavet med en STC8A8K mikrocontroller. Det kræver kun en lille mængde komponenter og er let at samle.
Funktionen kan dække simple målinger.
Dette kit er til at bygge en grundlæggende oscilloskopmodel med de simpleste principper og så lidt hardware som muligt.
Koden er let at forstå, og den er også meget velegnet til interesserede elektronikentusiaster til at lære og forske, mens de bruger produktet.

Produktnavn: Mini- mikrocontroller oscilloskop kit
Arbejdsspænding: 4-5V
Single chip computer: STC8A8K64S4A12
Display: 0,96 tommer OLED display skærm -7P, 128x64 opløsning
Antal kanaler: enkelt kanal
Sek/: 500ms, 200ms, 100ms, 50ms, 20ms, 10ms, 5ms, 2ms, 1ms, 500us, 200us, 100us (100us kun tilgængelig i automatisk trigger mode)
Spændingsområde: 0-30V
Sampling niveau: 10kHz@100us /
Trigger niveau: Trigger spændingsniveau
Trigger hældning: - stigende kant, - faldende kant trigger

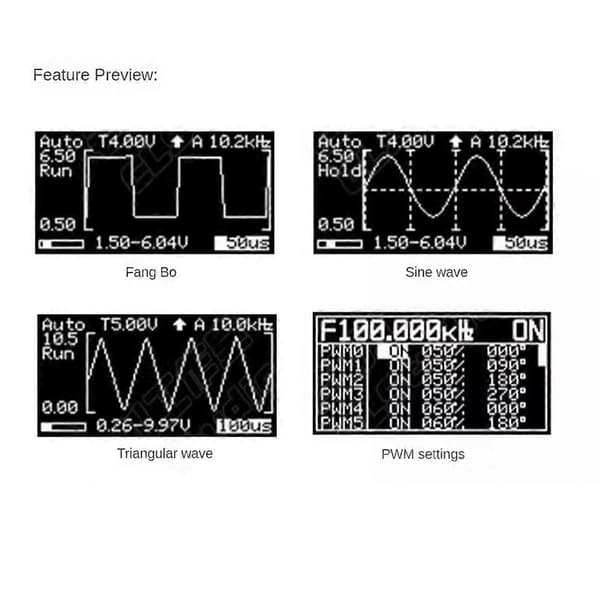

Trigger mode: A-automatisk mode, N-normal mode, S-single mode.
Bemærk: På grund af forskellige produktionsbatches er udseendet anderledes, hvilket ikke påvirker brugen.
Farve: Blå
Materiale: PCB+elektroniske komponenter

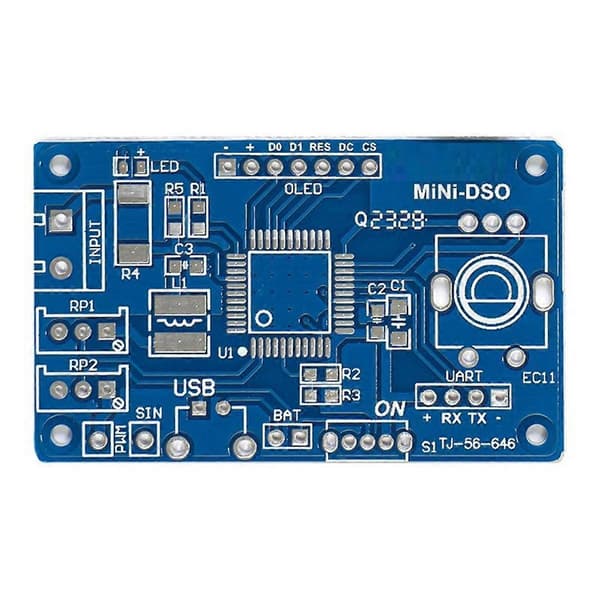

Størrelse: PCB størrelse: 57x34mm

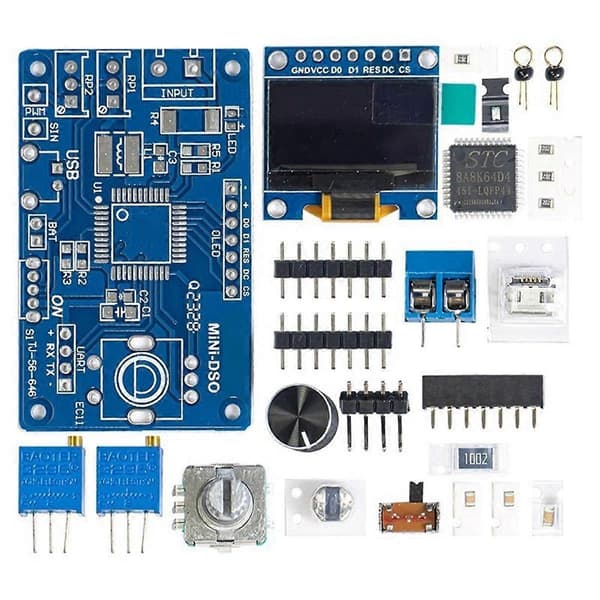

Pakkeindhold:
1 * Mini DOS LCD Oscilloskop DIY Kit

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
