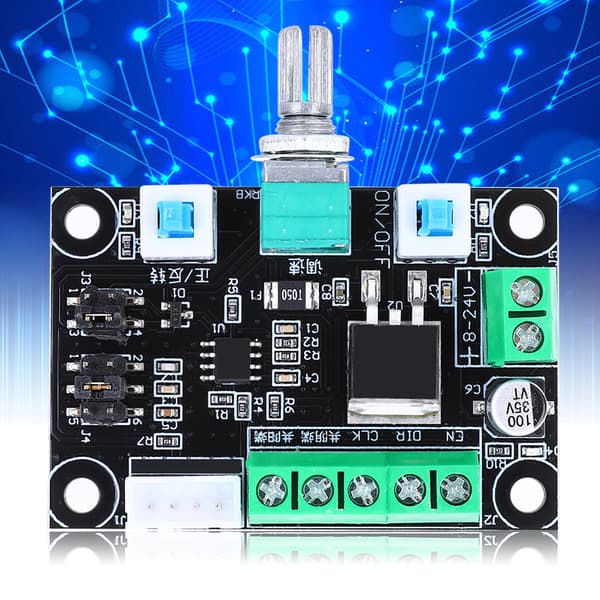

1. Dette modul er et pulsgenereringsmodul, som kan levere signaler til at styre stepmotorer, når det bruges sammen med stepdrivere.

2. Simpel controller + stepdriver + stepmotor, som kan bruges som en simpel kontrolplatform med DC-strømforsyning.

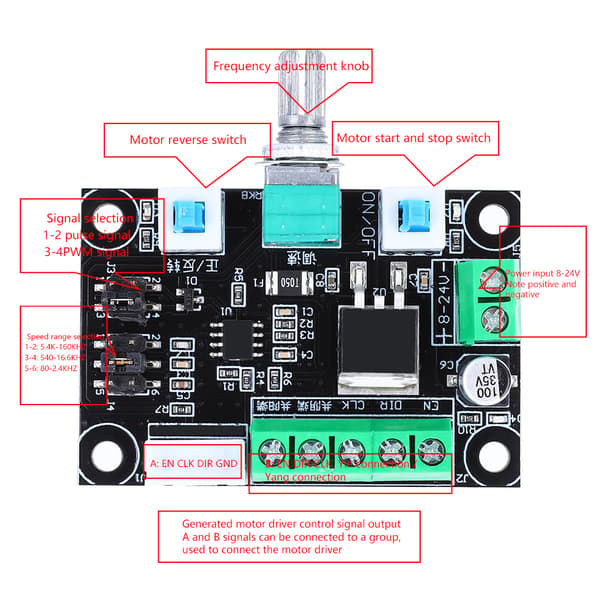

3. Controllerens højfrekvenssignal 5,4k-160kHz, lavfrekvenssignal 16,6kHz-2,4kHz, kan vælges via jumpere.

4. I henhold til jumperindstillingerne kan puls- og PWM-signaler genereres.

5. Modulet kan måle PUL- og COYIN- (eller COYANG) porte samtidigt.

Specifikationer:

- Varetype: Stepper Motor Driver Controller

- Materiale: Metal

- Farve: Som vist

Bemærk, at asynkron motor driver portetiketter kan være forskellige, men har samme funktion:

- EN = ENA = FREE for enable

- PUL = PULS = CLK for puls

- DIR = CW = CWW for retning

For han-tilslutning:

- Tilslut EN + PUL + DIR + til anodesiden

- EN - til EN

- PUL - til CLK

- DIR - til DIR

For hun-tilslutning:

- Tilslut EN - PUL - DIR - til katodesiden

- EN + til EN

- PUL + til CLK

- DIR + til DIR

Pakkeliste:

1 x Stepper Motor Driver Controller, 2 x Skiveskiver

Pakkevægt: Ca. 150g.
