1. Anvend PCIE til fire-kanals USB2.0-design, en USB2.0 bruges til seriel portudvidelse, og de andre tre USB2.0 føres ud med 1,25 mm 4Pin-interface, som kan udvide CM4 4G Mini-modulet.
2. Fire serielle porte udlæses via USB2.0 højhastighedsinterfacet, ved hjælp af to RS232 og to RS485 (med strømisolering). To af RS232 kan omdannes til TTL/CMOS-niveau UART og føres ud via 2,54 mm 3Pin-stiften.
3. RS232-baudraten kan nå mere end 230Kbps (den faktiske måling af U0 og U3 docking kan nå 1,2Mbps).
4. RS485-baudraten kan nå 500Kbps (den faktiske måling af U1 og U2 docking kan nå 1,5Mbps).
5. TTL/CMOS UART-baudraten kan nå 6Mbps.
Der er i alt fire indikatorlamper, hvoraf den ene er strømindikatoren (fungerer via PCIE-interfacet til 5), en er ACT-indikatoren for USB til seriel port-chippen, og de to andre er transceiver-indikatorlamperne.

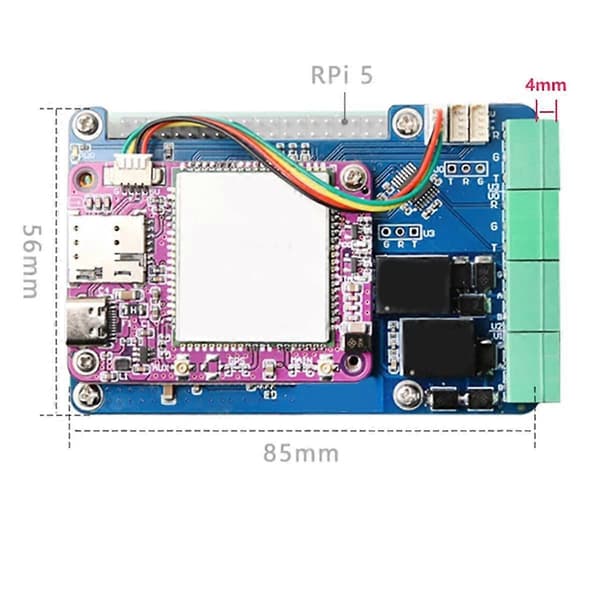

Kortstørrelsen er 56x85mm, den samme som til RPI5, med fire fastgørelseshuller.

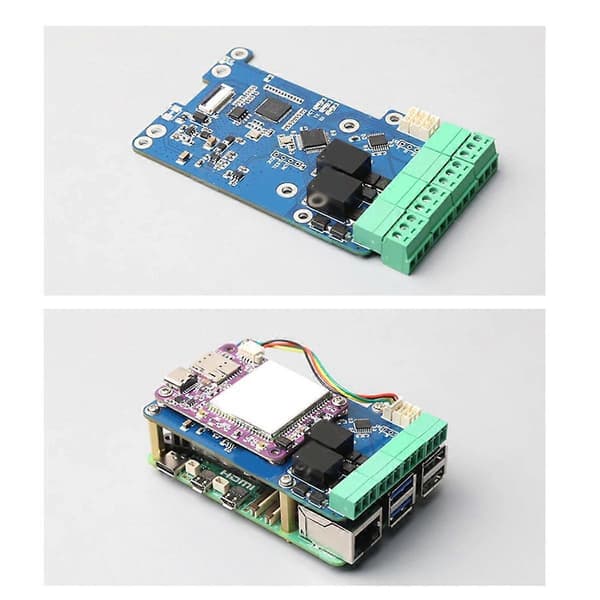

Reserver fastgørelseshuller til 4G-moduler og kan stable 1-3 kanaler af 4G-moduler.
Driverfrit design, standardgenkendelsen i systemet er ttyACM*, ttyACM0 og 3 er RS232, og ttyACM1 og 2 er RS485.
På grund af forskellige partier kan produktets udseende, farve og trykte ord variere, hvilket ikke vil påvirke brugen.
Farve: Blå
Materiale: PCB

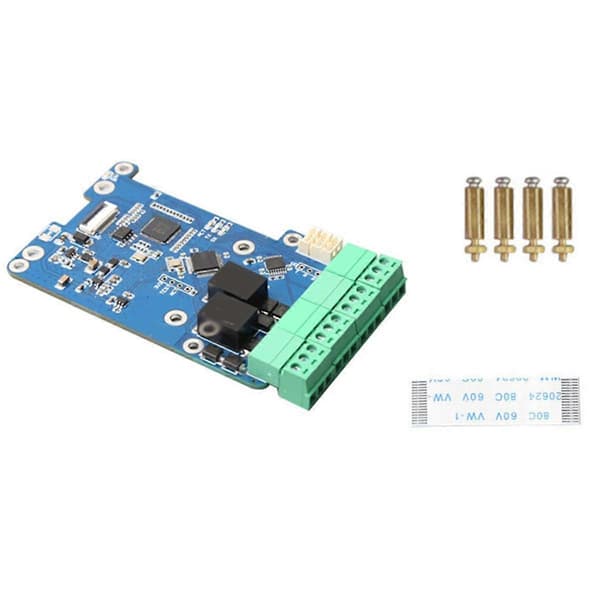

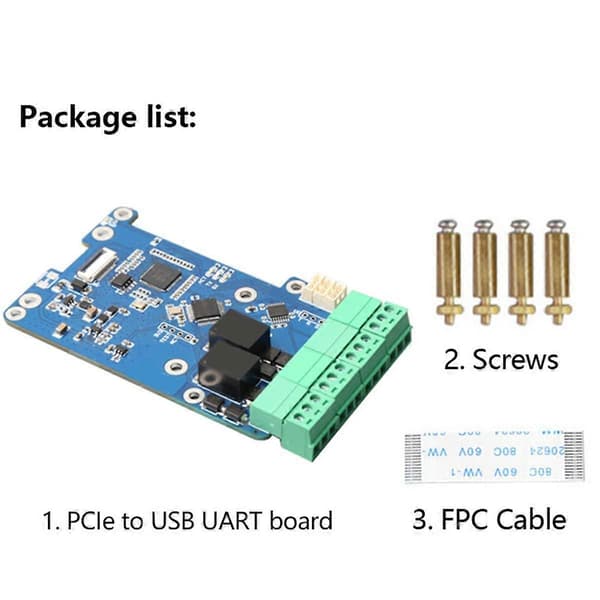

Pakkeindhold:
1 * MPUUART til RPi 5 PCIe til USB UART HAT til 5 Kit
Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på varen på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
