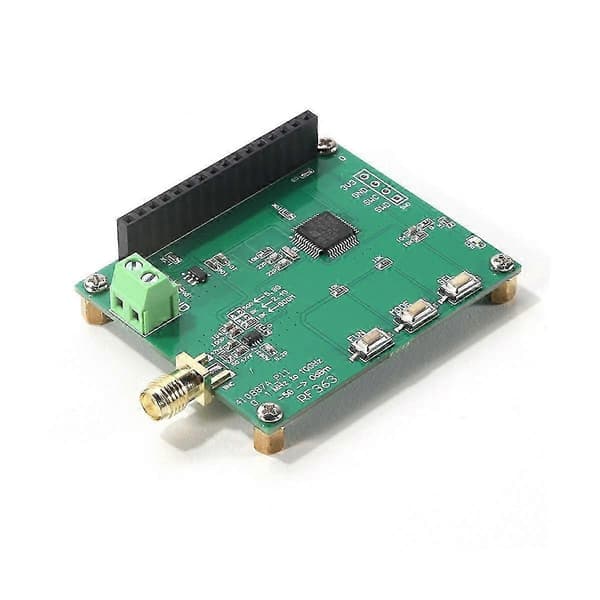

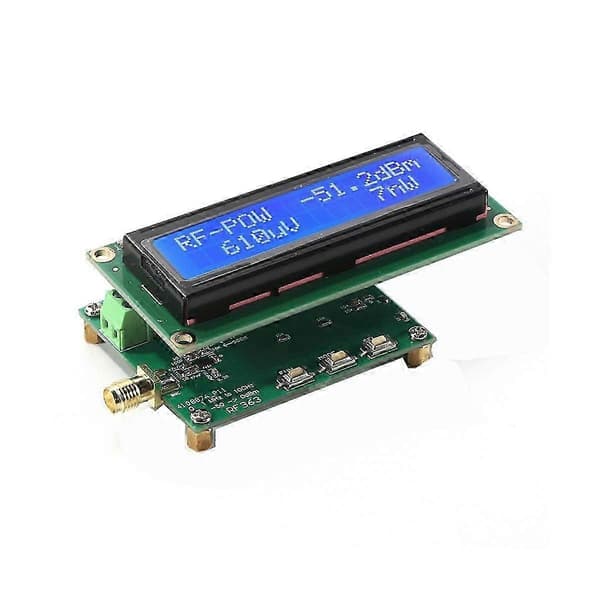

1. Dette er en effektmåler, der betjenes med knapper.



2. Fordele: Enkel struktur, praktisk brug, stabil ydeevne, høj pålidelighed, høj følsomhed og hurtig målehastighed.



3. Anvendelse: Effektmåling, instrumentkalibrering;



4. Måleeffektområde 1MHz~10GHz -50~0dBm (Ekstern RF-dæmper kan udvides til 100dbm); Måleeffekt opløsning: 0,1 Dbm



5. Praktisk, hurtig og nem at bruge







Enhed: dBm



[FUN]: Funktionsknap; [MODE]: Skift interface; [SEL]: Automatisk additions- og subtraktionsknap



Vis måledata

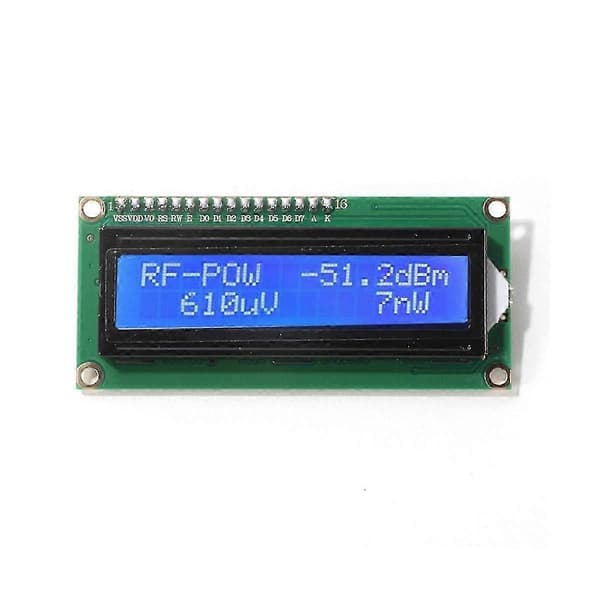

Skærmvisning af tegninterface



Første linje: \"RF-POW -51.2 dBm\"



Anden linje:\"610uV 7nW\"



Bemærk: -51.2dBm er dBm-signalværdien; 610uV refererer til indgangsspændingsværdien; 7nW refererer til indgangseffektværdien.



Juster RF-effektdæmpningsværdien



Skærminterface tegnvisning:



Linje 1: \"RF Attenuator\"



Den anden linje: \"SUB 000dB\"



Knapbetjening:



[Underholdning]: Funktionsknap, vælg tilføj eller træk fra. Hvis SUB vises, betyder det subtraktion; hvis add vises, betyder det tilføj værdi. Tryk længe på FUN-tasten for at gemme den forudindstillede dB-værdi.



SEL: Automatisk additions- eller automatisk subtraktionsknap



Ved at tilføje forskellige RF-dæmpere og brugeren indstiller de relevante dæmpningsværdier, kan RF-effektmåleren læse de korrekte effektparametre.



Farve: grøn



Materiale: PCB



Størrelse: ca. 55 x 45 x 10 mm







Pakkeindhold:



1 x RF Effektmåler Modul







Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
