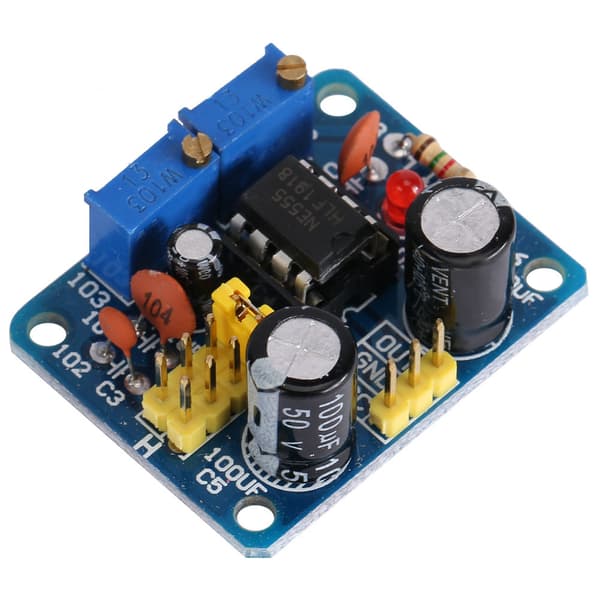

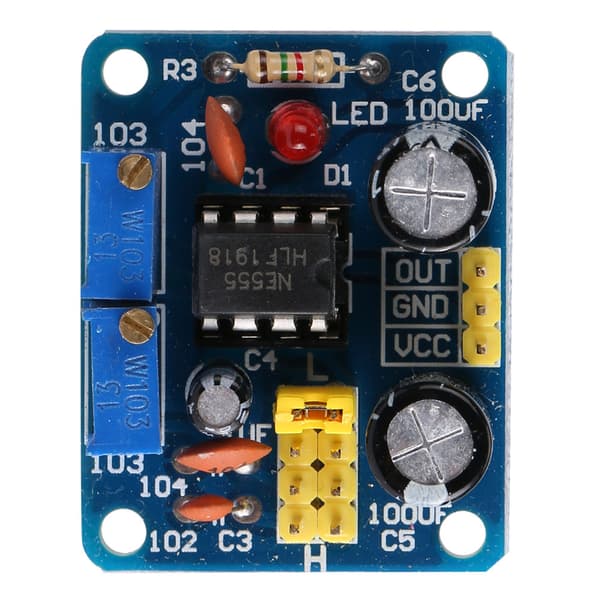

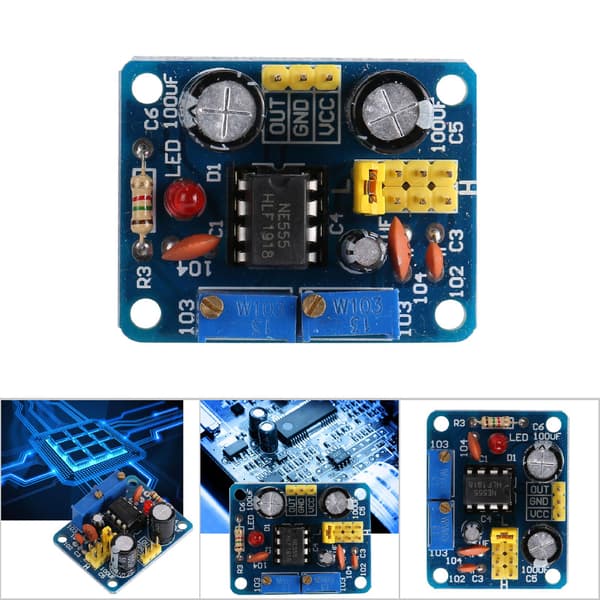

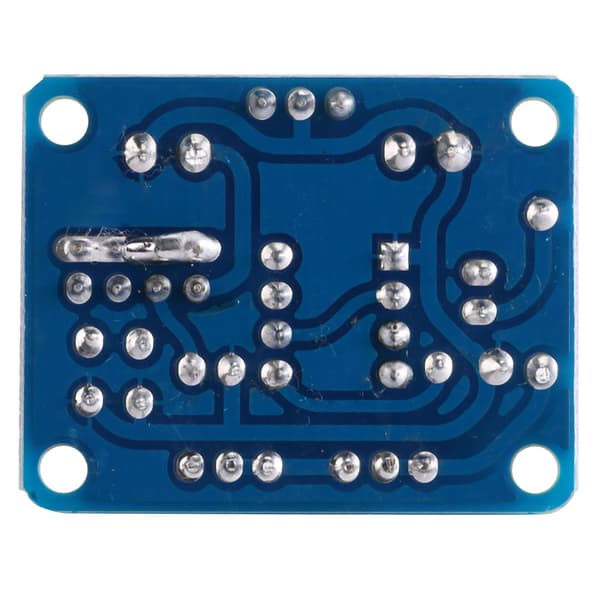

Varetype: Pulsfrekvensgenerator
Størrelse: 2,9 x 3,6 cm / 1,14 x 1,42 tommer
Afstand til fastgørelseshul: 22,5 x 30,5 mm / 0,89 x 1,2 tommer
Hovedchip: NE555
Indgangsspænding: 5V~15VDC. Når 5V tilføres, kan udgangsstrømmen være omkring 15mA; når 12V tilføres, kan udgangsstrømmen være omkring 35mA.
Vægt: Vægt: 10 g / 0,35 oz (ca.)
Indgangsstrøm: >=100mA
Udgangsamplitude: 4,2V V-PP til 11,4V V-PP. (Udgangsamplituden vil være forskellig afhængigt af indgangsspændingen)
Udgangsstrøm: ≥15mA (5V strømforsyning, V-PP er større end 50%), ≥35mA (12V strømforsyning, V-PP er større end 50%)
Udgangsfrekvens:
Lav frekvens: 1Hz ~ 50Hz
Mellemfrekvens: 50Hz ~ 1kHz
Mellem- og højfrekvens: 1KHz ~ 10kHz
Høj frekvens: 10 KHz ~ 200 KHz
Periode T = 0,7 (RA + 2RB) C
RA og RB er justerbare fra 0 til 10K;
C=0,001UF i lavfrekvensområdet;
C=0,1UF i mellemfrekvensfilen;
Mellem- og højfrekvensfil C=1UF;
C=100UF i høj frekvens, så bølgeformens frekvens kan beregnes af dig selv.
