1、CHIP OG HASTIGHED: Netværksrelæmodulet indeholder en moden og stabil 32-bit MCU STM32F103C6T6-chip, W5500 all-hardware D CP eller P-protokolstak Ethernet-chip, der understøtter 10/100M bps hastighed 2、TEKNISKE PARAMETRE: Netværksrelæmodulet understøtter standard RTU-protokol. Fløjten fungerer som TCP-server og understøtter IP-adresse DHCP-funktionen. Portnummeret er 5000. Du kan se modulets IP-adresse via serieporten. Baudraten for UART-kommunikation er 115200 3、UDGANGSSIGNAL: Relækontaktssignalet understøtter manuel, flashover-lukning, flashover-tilstand. Forsinkelsesbasen for flashover-lukning eller flashover er 0,1S, og den maksimale flashover-lukning eller flashover-tid kan indstilles til 0xFFFFx0,15=6553,5S 4、GEM OG LÆS: Enhedsadressen spænder fra 1 til 255, standardadressen er 255, som kan gemmes efter strømsvigt. Relæstatus og enhedsadresse kan læses ved hjælp af software eller instruktioner 5、BESKYTTELSESFUNKTION: Indbygget 1 kanal 5V 10A, 250V AC 10A, 3OV DC relæ, kan trækkes kontinuerligt 100.000 gange, med diodeforureningsstrømbeskyttelse, responstiden er kort 6、UNDERSTØTTEDE FUNKTIONER: Indbygget strømforsyning og relækontaktindikatorlys, MCU-nulstillingsknap, reserveret UART-serieport og SWD-programskriveport, understøtter sekundær udvikling; Strømforsyningsspændingen er DC7‑28V og understøtter 5,08 mm terminalstrømforsyning med indgangsbeskyttelse mod omvendt tilslutning

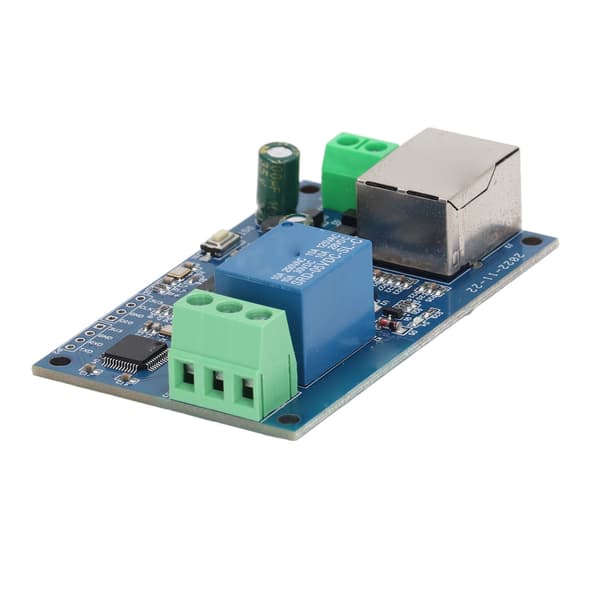

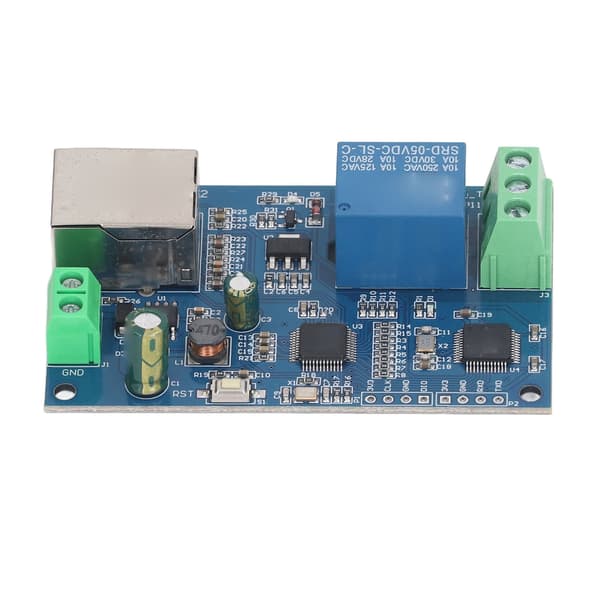

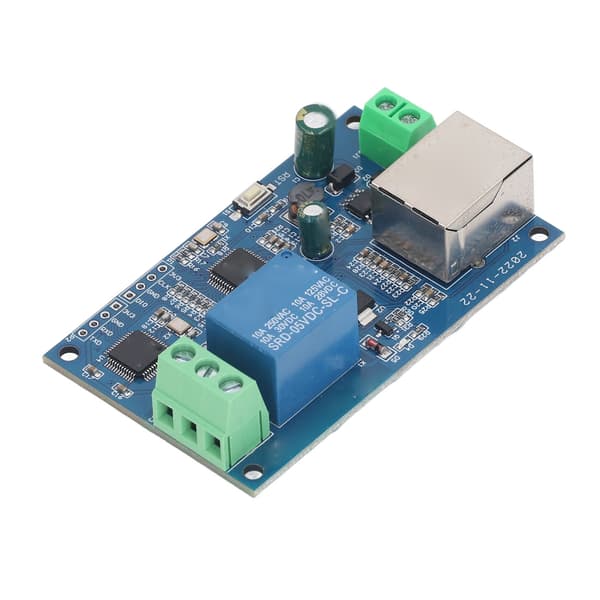

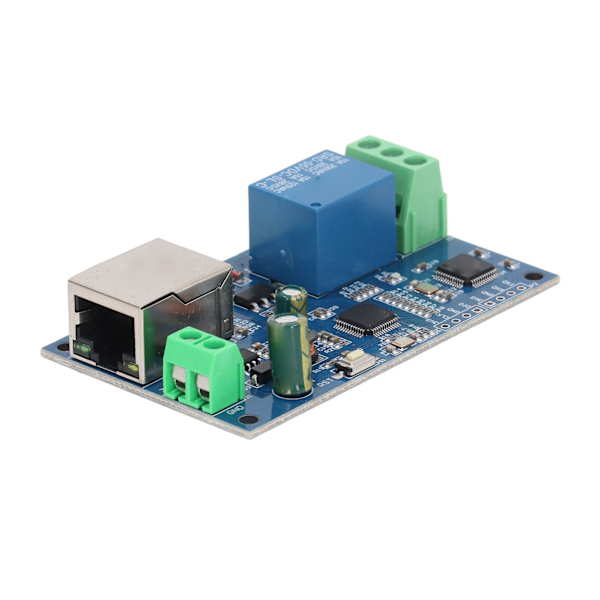

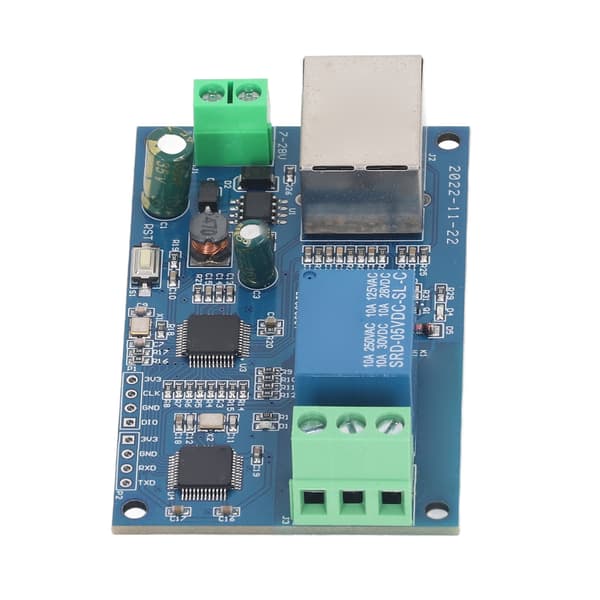

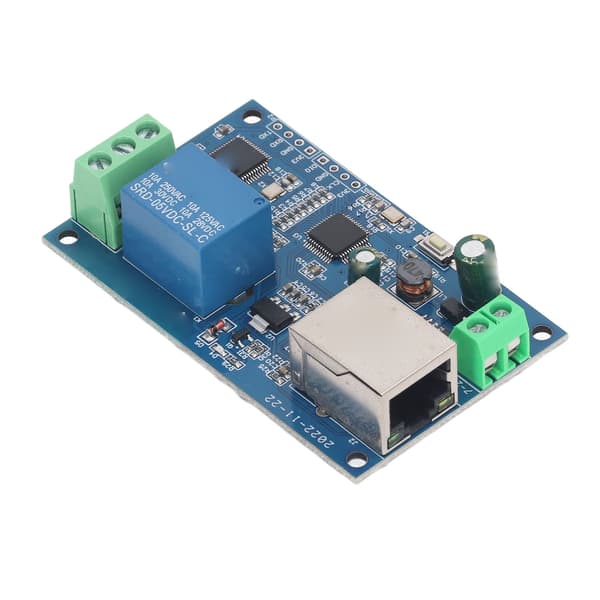

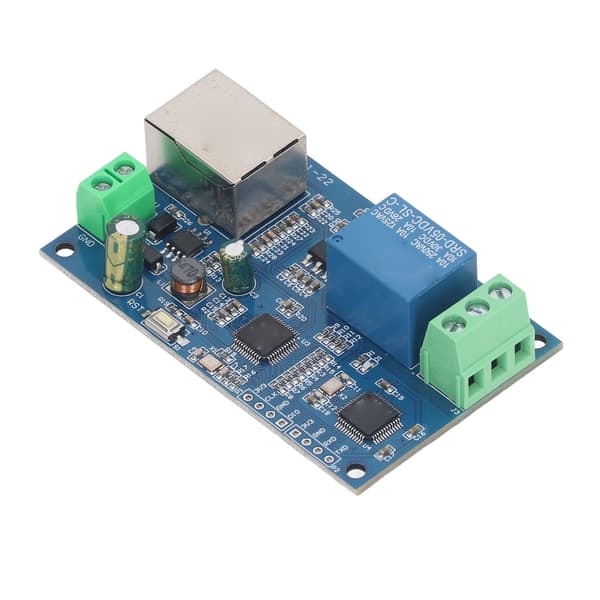

Varetype: Netværksrelæmodul
Materiale: PCB
1. Hovedkontrol MCU: STM32F103C6T6
2. Netværkschip: W5500 all-hardware TCP eller IP-protokolstak Ethernet-chip
3. Netværksinterface: 10M 100Mbps HR911105A netværkstransformer
4. 5,08 mm terminalstrømforsyningsport: DC7-28V strømindgang, GND er negativ
5. MCU-nulstillingsknap: Kort tryk nulstiller
6. MCU SWD-fejlfindingsinterface: Sekundær udviklingsbrænding
7. MCU UART-fejlfindingsinterface: GND, RXD, TXD: TTL-niveau UART-kommunikationsinterfaces, GND, RXD og TXD er forbundet til henholdsvis GND, TXD og RXD på den eksterne kontrolende. Den 3,3V eller 5V eksterne TTL-serieport understøttes. Som standard bruges den til at se IP-adressen og portnummeret på enheden via serieporten med en baudrate på 115200.
8. 1 relækontaktssignaludgang:
NC: Normalt lukket ende, kort forbindelse med COM før relælukning, suspenderet efter lukning
COM: Offentlig terminal
NO: Normal start, relæet er suspenderet før lukning og kort forbundet med COM efter lukning

1 x relæmodul

1 x 8P benheader
