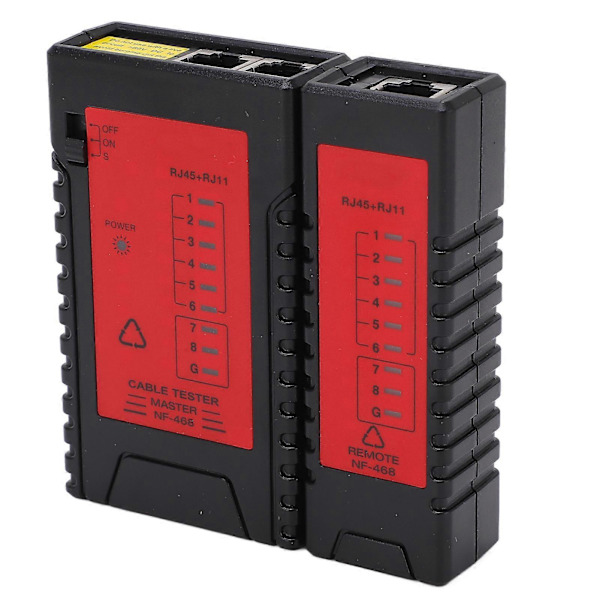

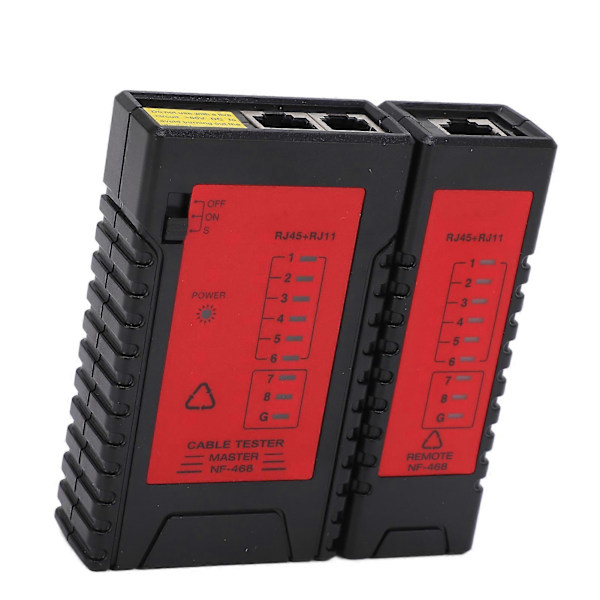

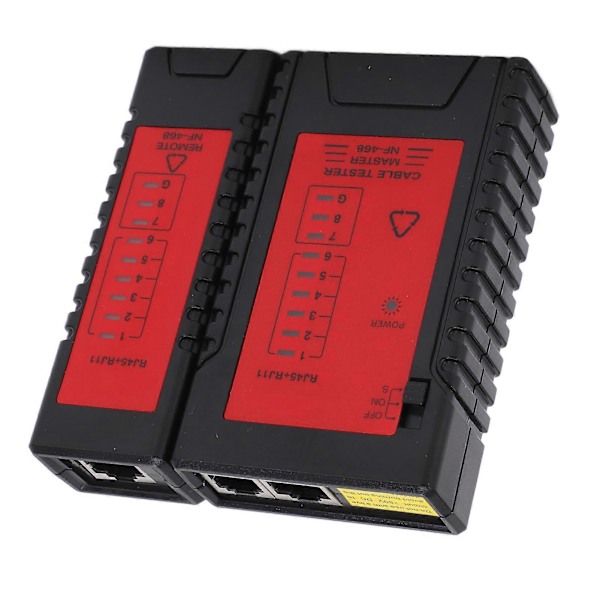

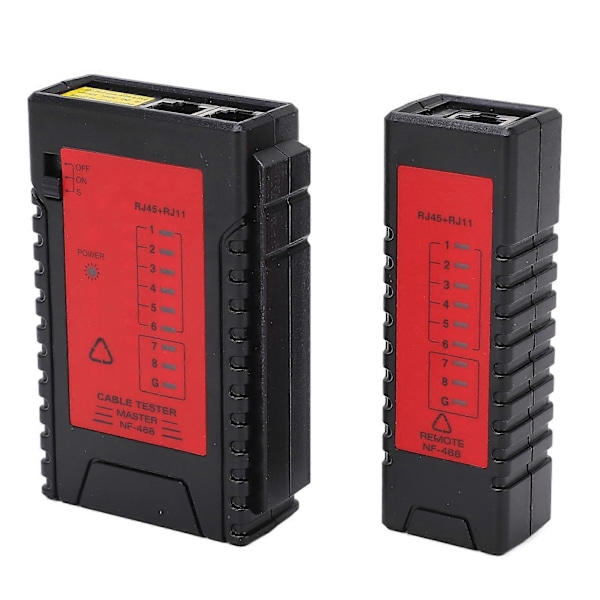

Varetype: Linjefinder\r
Materiale: ABS\r
Model: NF-468\r
Batteri: 6F22 1 x 9V (ikke inkluderet)\r
Formål: Netværkskabel, telefonlinjedetektering og -test\r
Sprogversion: Engelsk\r
Testbare kabler: Netværkskabel, telefonkabel, videokabel\r
Display: LED blinker\r
Strøm: 25mA\r
Maksimal modstå spænding: 60V\r
Testhastighed: Normal, langsom (justerbar)\r
Netværkstest: RJ45/RJ11\r
Scanningsmetode: Automatisk\r
Sådan bruges:\r
1. Twisted pair 1, 2, 3, 4, 5, 6, 7, 8, G ledningspar testes et efter et (par), og det kan skelnes og vurderes, hvilken (højre) der er forkert, kortslutning og åbent kredsløb.\r
2. NF-468V kan testes: RJ45, RJ11\r
3. Tryk længe på tænd/sluk-knappen i 3 sekunder for at starte testen, tryk på tænd/sluk-knappen igen for langsom gear test, tryk på tænd/sluk-knappen igen for manuel test, og tryk på tænd/sluk-knappen i 6 sekunder for at lukke ned.\r
4. Skub sidekontakten for belysningsfunktion.\r
5. MIC USB-interfacet ved siden af er strømforsyningsinterfacet, som direkte kan forsynes med strøm fra en powerbank eller andre enheder.\r
Testmetode (tag RJ45 som eksempel)\r
Installer 9V-batteriet, spænd batteridækslet fast, tryk og hold kontakten nede for at tænde for strømmen til den normale testhastighed, tryk på kontakten for at skifte den langsomme testtilstand, og indsæt stikket på det kabel, der skal testes, i hovedtesteren og den eksterne testterminal. Indikatorlamperne på hovedtesteren blinker fra 1 til 8 en efter en. Hvis det er et skærmet netværkskabel (STP), blinker indikatorlamperne på hovedtesteren fra 1 til G\r
Blinker en efter en i rækkefølge, som vist på figuren nedenfor:\r
Hovedtester:\r
1-2-3-4-5-6-7-8-G\r

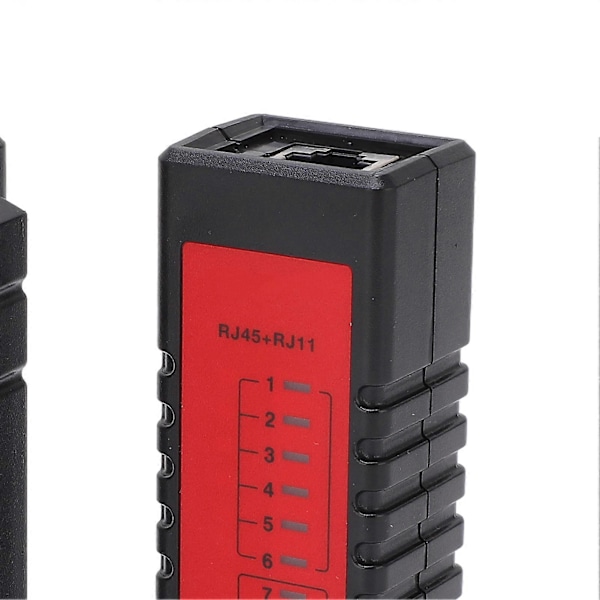

Ekstern testterminal: 1-2-3-4-5-6-7-8-G\r
Hvis ledningsføringen ikke er normal, vises den som følger\r
Når et netværkskabel som f.eks. linje 3 er afbrudt, vil lys 3 på hovedtesteren og den eksterne testterminal ikke lyse.\r
2. Når flere ledninger ikke er tilsluttet, er de tilsvarende lys på hovedtesteren og den eksterne testterminal slukket. Når netværkskablet er mindre end to ledninger tilsluttet, er lysene slukket.\r
3. Når de to ender af netværkskablerne er ude af drift, f.eks. 2, 4 linjer er ude af drift, er displayet som følger\r
Hovedtesteren forbliver uændret: 1-2-3-4-5-6-7-8-G\r
Den eksterne testterminal er: 1-4-3-2-5-6-7-8-G\r
4. Når to eller flere netværkskabler er kortsluttet, forbliver hovedtesterens display uændret, og alle lysene på de tilsvarende linjenumre, der er kortsluttet ved den eksterne testterminal, er ikke tændt
