Beskrivelse:

Helt ny og

PPM-encoderen tilsluttes PWM-servoudgangene på enhver R/C-modtager og koder dem til en PPM-puls, der er egnet til mange autopiloter (f.eks. Pixhawk). Modifikationer af R/C-modtageren er ikke nødvendige.

Hele projektet er baseret på ATMEL ATMEGA328p AVR-processoren, og al timing foretages inden for afbrydelser, så nøjagtighed og stabilitet optimeres.

Udformningen af PPM-encoderen er baseret på Paperazzi PPM Encoder.



Vigtige tips: Firmwaren er forudkonfigureret til at læse 8 kanaler. Hvis du vil ændre indstillingerne for PPM-encoderen for at invertere PPM-signalet og ændre de fejlsikre foruddefinerede værdier, skal du bruge en AVR ISP-programmør til at omprogrammere den.



Jumperen på kortet er ikke loddet som standard. I dette tilfælde drives kortet af FC



Specifikationer:

Mål: 28 x 19 x 5 mm/1,1'' x 0,74'' x 0,2'' (ca.)

Farve: som billedet viser

Antal: 1 sæt



Bemærk:

Ingen detailpakke.

Tillad 1-3 mm fejl på grund af manuel måling. Sørg for, at du ikke har noget imod det, før du byder.

På grund af forskellen mellem forskellige skærme afspejler billedet muligvis ikke varens faktiske farve. Tak!

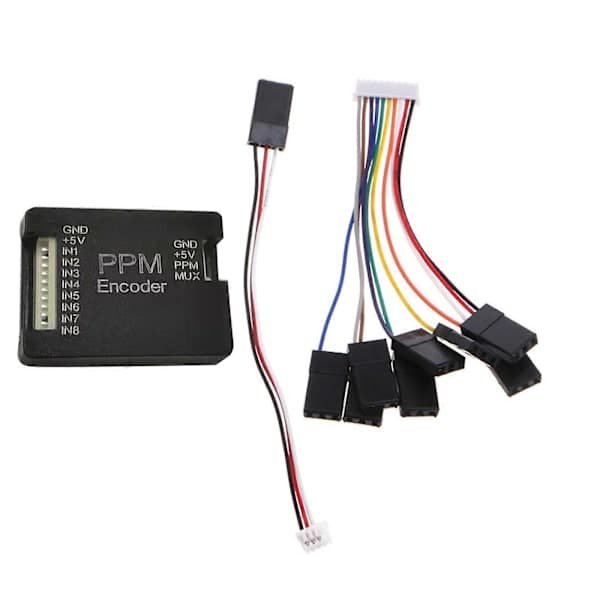

Pakken indeholder:

1 x PPM-encoder

1 x 10-benet indgangskabel 60 mm

1 x 4-benet udgangskabel 100 mm (andet tilbehørsdemonstration på billedet er ikke inkluderet.)_NANA
