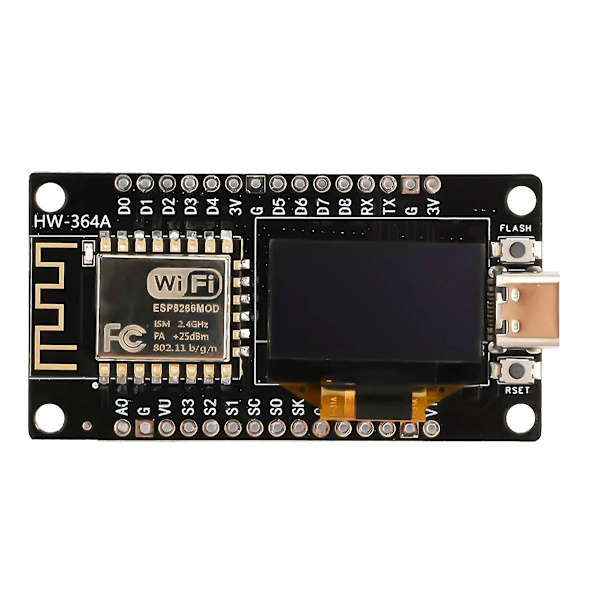

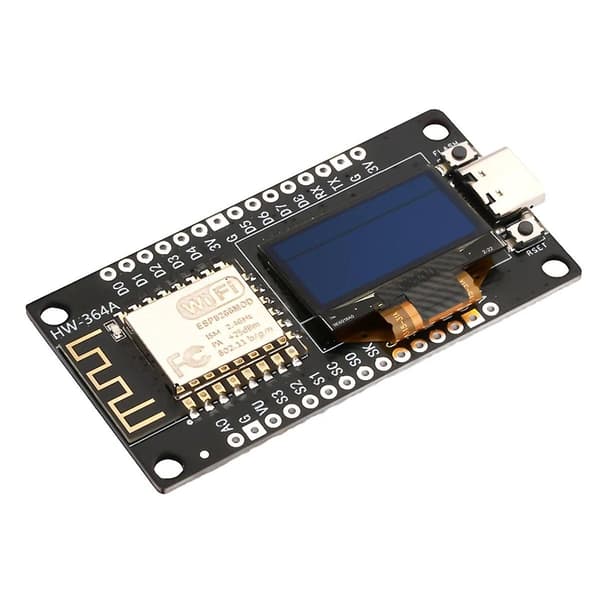

Funktioner: 1. Dette er et ESP8266 0,96 OLED-kort med alle funktionerne fra et traditionelt ESP8266-modul.
2. Problemfri integration med 0,96 tommer OLED-display, hvilket eliminerer behovet for ledninger og breadboards.

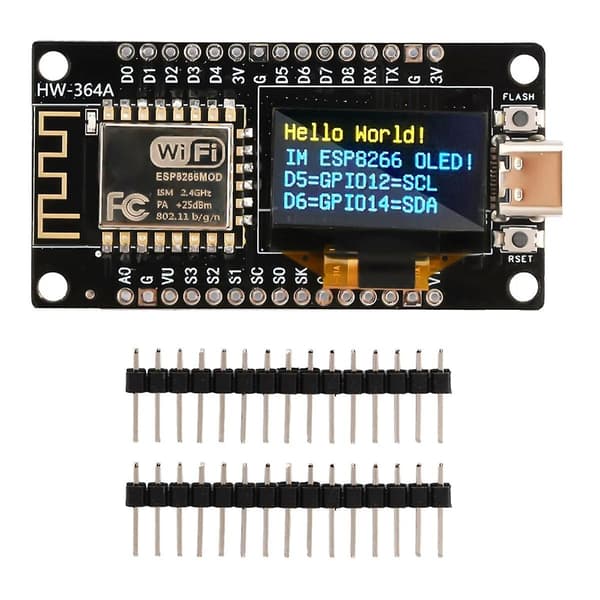

3. Kortet bruger I2C til at oprette forbindelse til OLED-displayet via SDA (D6/GPIO14) og SCL (D5/GPIO12) pins.
4. Modulet er udstyret med en display-skabelon. Med dette kort kan forskellige informationer og data vises.
5. Displayfunktion, høj opløsning 128x64 med SSD-1306 driver, kompatibel med I2C, SPI interface, kan bruge interface til tilslutning, og interface kan være i henhold til krav.
Produktparametre:
Interface: Type-C
Arbejdsspænding: 3,3V
Indgangsspænding: 7-12V
Digital I/0 pins (): 16
Analog input pin (ADC): 1
UART: 1
SPI: 1 1
12Cs:1
driver.CH340G
Flash-hukommelse: 4MB
SRAM: 64KB
Clock Speed: 80 MHZ
Microcontroller: Tensilica 32-bit RISC CPU Xtensa LX106
Modulstørrelse: 59mm x 31mm
Lille modul, der intelligent kan installeres i dit IoT-projekt, med onboard CH340-baseret USB-TTL til plug-and-play
0,96-tommer SD1306 OLED-parametre:
OLED selvlysende, ingen baggrundsbelysning
Skærmmateriale: glas, har brug for god beskyttelse
Størrelse: 0,96 tommer
Spænding: 3,3V-5V DC
Synsvinkel: 160
Høj opløsning: 128x64
Driver lC:
I12C interface:
SCL: I12C serielt ur
DA: l2C serielle data
Arbejdstemperatur: -30C~70C
Modulstørrelse: 25mm x 17mm
Bemærk:
Vær opmærksom på ledningsføring som vist i diagrammet og lav ikke forkerte forbindelser.
Dette dokument repræsenterer kun produktkendskabet og parametrene på redigeringstidspunktet og kan ændres uden forudgående varsel.
Forsyningsspændingen bør ikke overstige modulets maksimale modstandsdygtighedsspænding, ellers vil modulet let blive beskadiget.
Materiale: PC+Metal
farve: sort
Pakkeindhold:
1 x udviklingskort
Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
