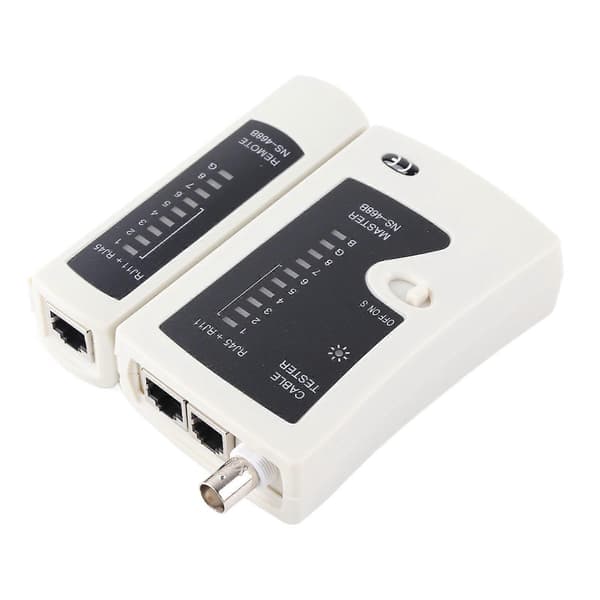

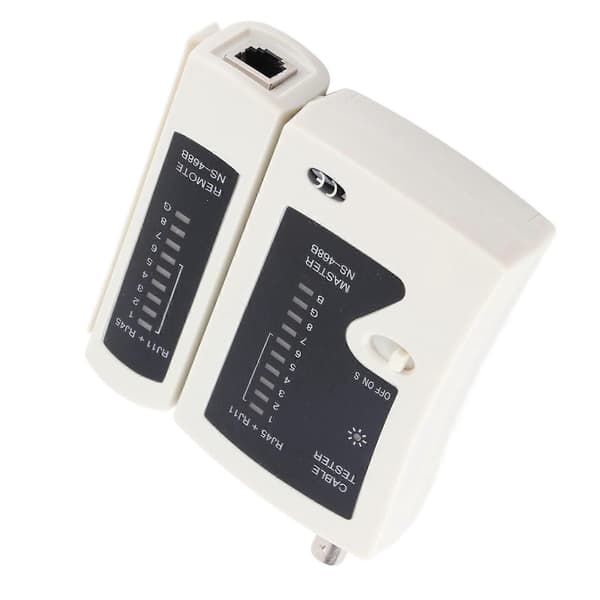

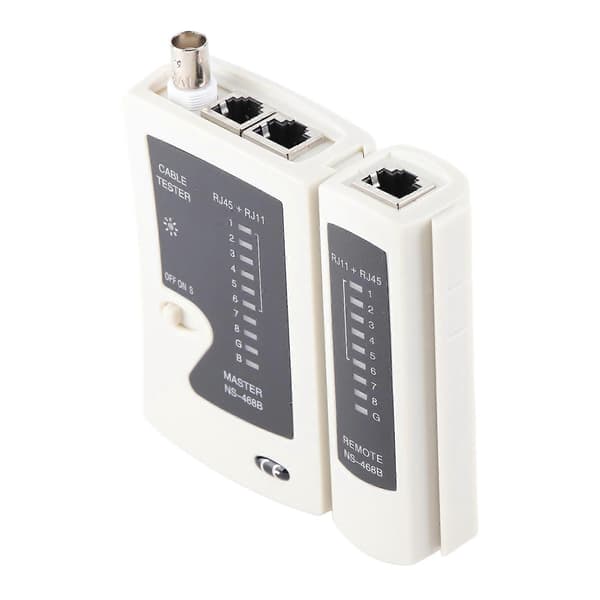

Varetype: BNC netværkskabeltesterMateriale: ABS-skalModel: NS-468BTestkabel: RJ45 RJ11Strømforsyning: DC 9V lamineret batteri [Leveres uden batteri]Strømforbrug: 25MASådan bruges:Testmetoder: 1. Test parsnoet kabel 1, 2, 3, 4, 5, 6, 7, 8, G én efter én (par) for at afgøre, hvilken (rigtig) der er forkert, kortsluttet eller åben kredsløb.2. Kontakten \"OFF\" er lukket, ON er den normale testhastighed, og \"S\" er den langsomme testhastighed.3. Parsnoet kabeltest: Tænd for strømmen, sæt netværkskablet i henholdsvis hovedtesteren og fjerntesteren, indikatorlamperne på værten blinker fra 1 til G én efter én, som vist i figuren nedenfor: Hovedtester: 1-2-3-4-5-6-7-8-GFjernester: 1-2-3-4-5-6-7-8-G (RJ45)1-2-3-4----------(RJ11)Hvis ledningsføringen ikke er normal, vises den som følger: a. Når et netværkskabel som linje 3 er afbrudt, vil hovedtesteren og fjerntestterminalens nr. 3-lamper ikke lyse.b. Når flere linjer er utilgængelige, vil flere linjer ikke lyse. Når netværkskablet er mindre end 2 linjer forbundet, vil lyset ikke lyse.C. Når de to ender af netværkskablerne er ude af rækkefølge, for eksempel 2, 4 ledninger er ude af rækkefølge, er displayet som følger: Hovedtesteren forbliver uændret: 1-2-3-4-5-6-7-8-GFjernetestterminalen er: 1-4-3-2-5-6-7-8-Gd. Når netværkskablet har 2 kortslutninger, lyser hovedtesteren ikke, og de to ledninger på fjernetestterminalen viser, at kortslutningslamperne lyser svagt. Hvis der er mere end 3 ledninger (inklusive 3 ledninger), vil alle kortsluttede ledninger være kortsluttede. Lamperne for flere linjenumre er slukket.4. For at teste distributionsrammen og vægmonteringsmodulet kræves to matchende jumpere (såsom 110P4-RJ45) for at føre til testeren.5. Koaksialkabeltest: Hvis kablet er i orden, vil BNC-lamperne i begge ender blinke grønt samtidigt.
