Beskrivelse

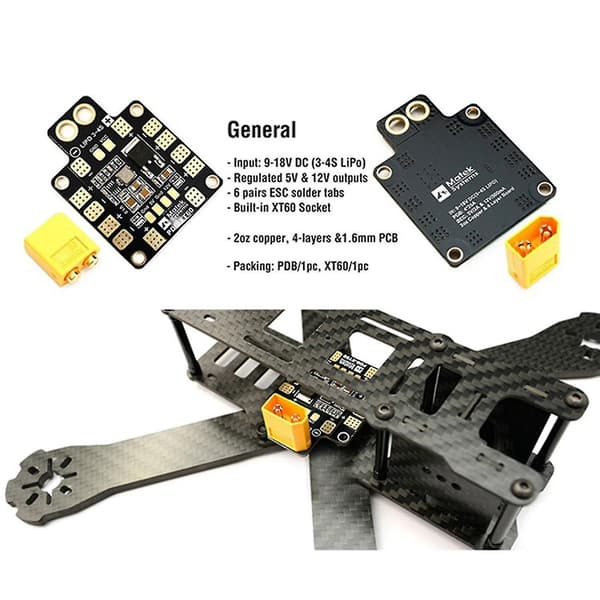

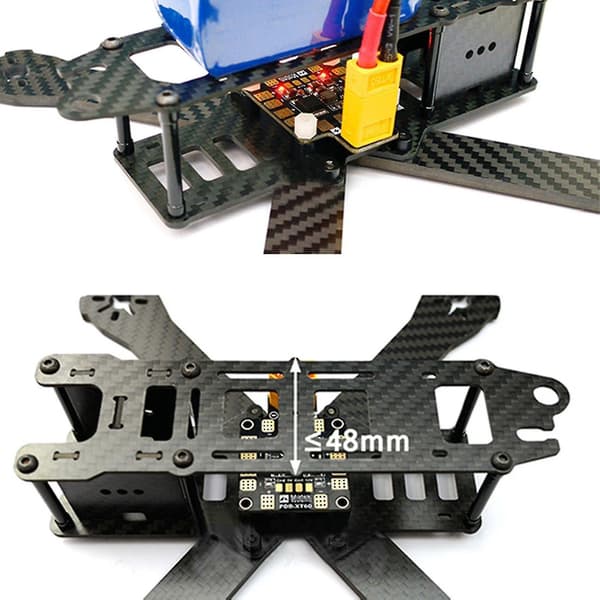

Beskrivelse 1. PDB-XT60 er blevet konstrueret til at levere den højeste ydeevne og pålidelighed i et 36 x 52 mm 4-lags PCB. 2. Den distribuerer strøm fra en LiPo-pakke til 6 ESC'er og leverer samtidig synkroniserede regulerede DC 5V-udgange og lineært regulerede DC 12V til strømforsyning af kameraer, servoer, RC-modtager, flyvekontrollere, videosendere, LED'er osv. 3. PDB-XT60 tilbyder et autentisk Amass XT60-stik til nem tilslutning af LiPo-pakken. 4. 4-lags PCB-kort, højeffektstrøm og BEC-stratificering, undgå jordforstyrrelser BEC-strømstrøm; 5. Dette kort gør ledningerne pæne med den bonus at have XT60-muligheden. Stablet lige oven på CC3D med masser af plads. Forklaring: Materiale: kredsløbskort Farve som vist Kortstørrelse: 5,2 cm x 3,6 cm x 0,3 cm Kortvægt: 7,5 g (inkluderer 11 g) pr. 2oz kobber, 4-lags 1,6 mm PCB Indbygget XT60-stik Let og holdbar til intensiv brug Hurtig og nem installation I alt 6 par ESC-loddeflige er velegnet til H- eller X-type ramme 5V og 12V udgangs-LED-indikatorer Kortslutningsresistent Generelt: Indgangsspændingsområde (3S-4S LiPo-drift): 9-18V DC Regulerede udgange: 5V og 12V udgange ESC-udgange: Kontinuerlig strøm: 25A x 4 eller 15A x 6 Topstrøm (10 sekunder/minut): 30A x 4 eller 20A x 6 BEC 5V-udgang: Designet til: RC-modtagere, flyvekontrollere, OSD og servoer BEC-tilstand: Lineær Spænding: 5,0 +/- 0,1 VDC Kontinuerlig strøm: 2 A (maks. 2,5 A 10 s/minut) Udgangsbølger: 40 mV (VIn=16V, VOut=5V@2A belastning) Kortslutningsresistent: 5 sekunder/minut BEC 12V-udgang: Designet til: Video TX eller FPV-kamera med lineær regulator BEC-tilstand: Lineær Foreslået batteri: 4S LiPo (13~18V DC) Spænding: 12,0 +/- 0,3 VDC Kontinuerlig strøm: 500 mA (maks. 0,8 A 5 s/minut) Kortslutningsresistent: 2 sekunder/minut Pakkens indhold: 2 x PDB-kort 2 x XT60-stik Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet. Bemærk: Lysoptagelse og forskellige skærme kan forårsage, at farven på varen på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
