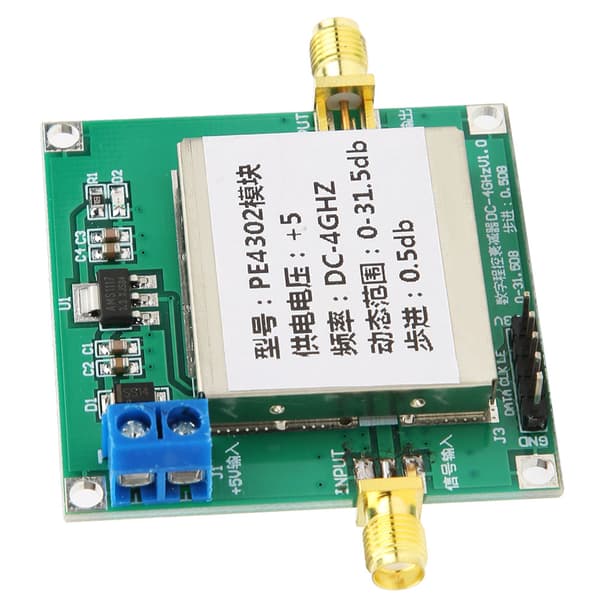

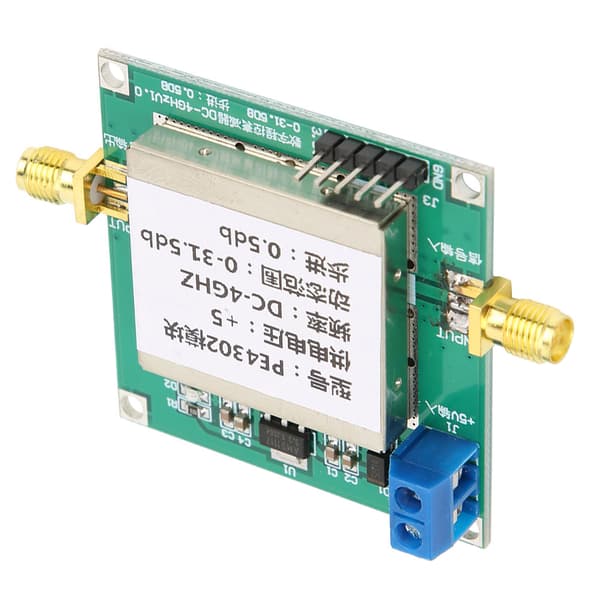

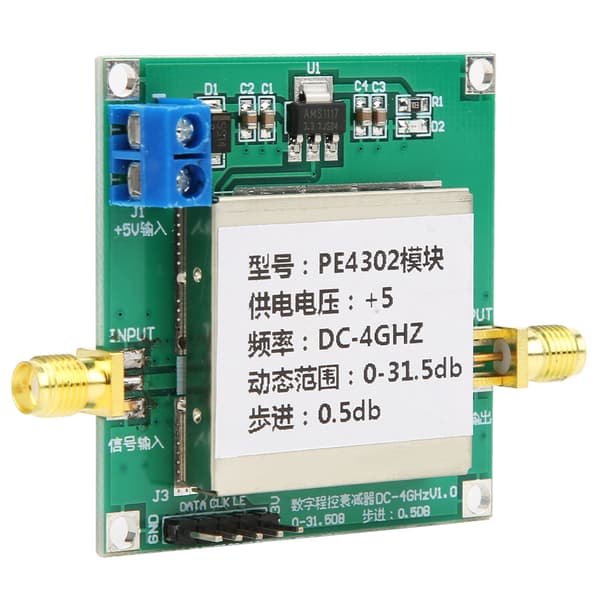

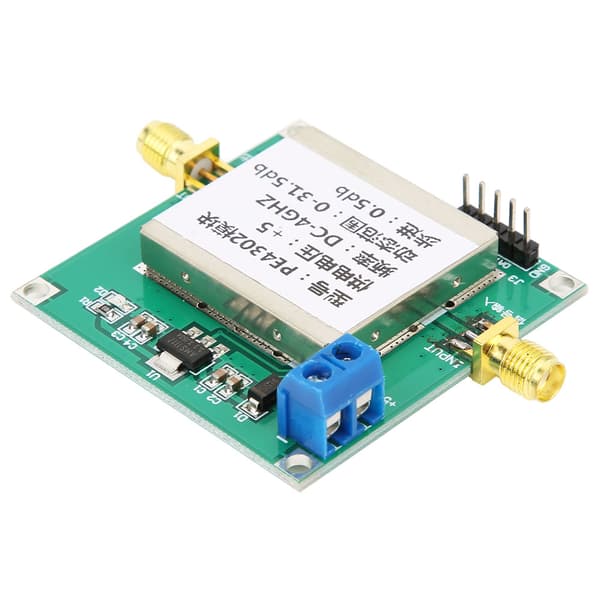

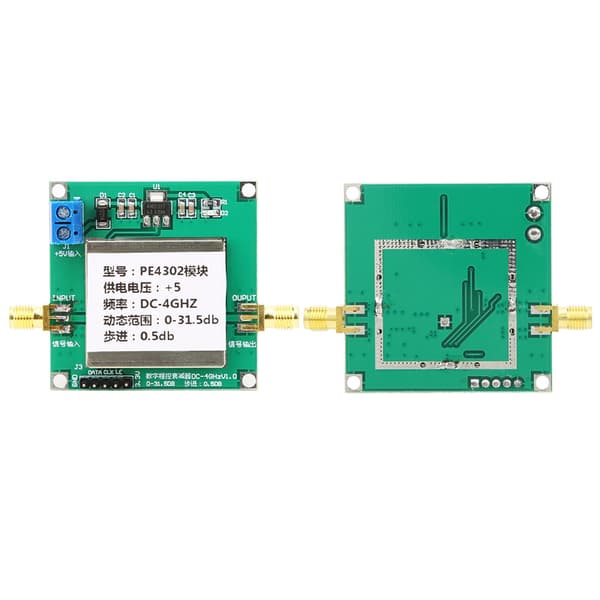

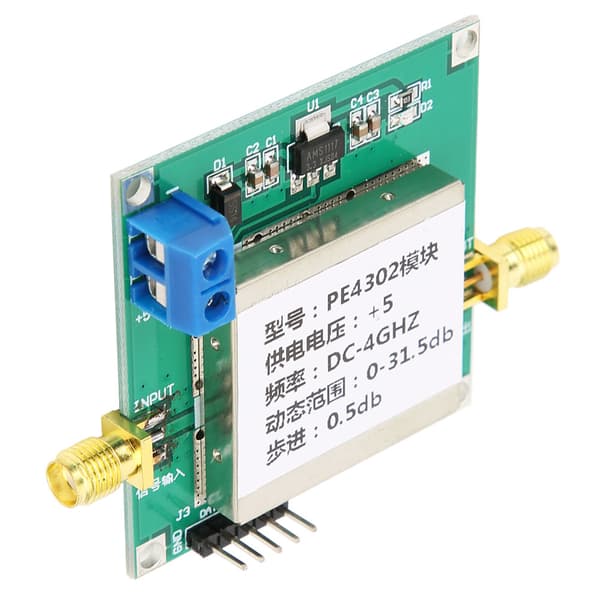

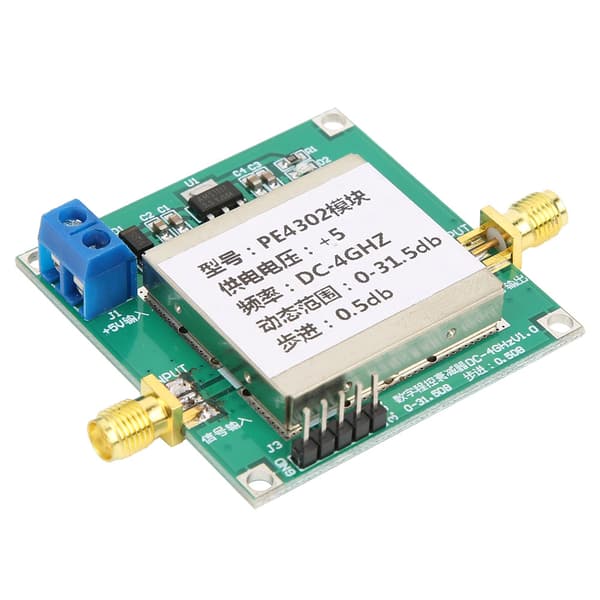

1、PE4302 er en højlinearitets, 6-bit digital RF-trindæmper med \"DSA\", der spænder fra 0,5 dB trin til 31,5 dB. 2、Frekvensområdet dæmpes fra DC-4000MHz. Denne 50 ohm RF DSA giver parallelle og serielle CMOS-kontrolgrænseflader, der fungerer på en enkelt 3 volt forsyning. 3、Oprethold høj dæmpningsnøjagtighed for frekvens og temperatur. 4、Den har også en unik kontrolgrænseflade, der giver brugeren mulighed for at vælge den indledende dæmpningstilstand ved opstart. 5、Den har et afskærmet kabinet og en anti-reverse beskyttelsesdiode, der er pålidelig i brug.
Varetype: RF Dæmpermodul
Materiale: Plast
Produktapplikation:
PE4302 er en højlinearitets, 6-bit digital RF-trindæmper med \"DSA\", der spænder fra 0,5 dB trin til 31,5 dB. Frekvensområdet dæmpes fra DC-4000MHz. Denne 50 ohm RF DSA giver parallelle og serielle CMOS-kontrolgrænseflader, der fungerer på en enkelt 3 volt forsyning og opretholder høj dæmpningsnøjagtighed for frekvens og temperatur. Den har også en unik kontrolgrænseflade, der giver brugeren mulighed for at vælge den indledende dæmpningstilstand ved opstart. Den har et afskærmet kabinet og en anti-reverse beskyttelsesdiode.
Tekniske indikatorer
1. Forsyningsspændingen: 5V DC (typisk strømværdi 5mA)
2. Programmerbart forstærkningsdæmpningsområde: 0 til 31,5DB Trin 0,5DB Input- og outputimpedans: 50 ohm
3. Modulet understøtter parallelport- og seriel porttilstand og opstartsstatusvalgfunktion
4. Båndbredde: 1MHz til 4GHz (dæmpningsværdien er forskellig ved forskellige frekvenser, se S21-kurveindikatoren for detaljer)
5. Med metalafskærmning
Forskellig tilstandskonfiguration
1. Seriel tilstandskonfiguration: afbryd J5 J7 J6 kort J4
Tre-leder seriel tilstand, stifterne er: GND DATA CLK LE 3.3V
2. Parallelport C0.5-C16 kontroltilstandskonfiguration: afbryd J4 J7 kort J5 J6
3. Parallelport PUP kontroltilstandskonfiguration: afbryd J4 J5 kort J7 J6
Vectornetværksanalysatoren måler S21 (under forskellige dæmpningsværdier)

1 x PE4302 Digital RF Dæmpermodul
