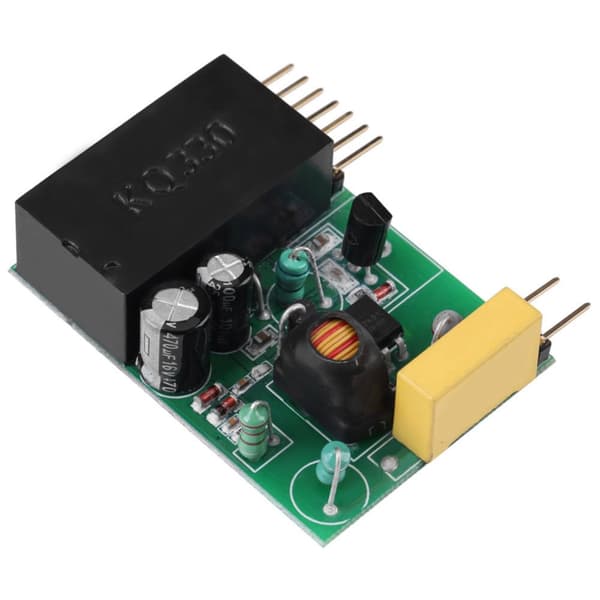

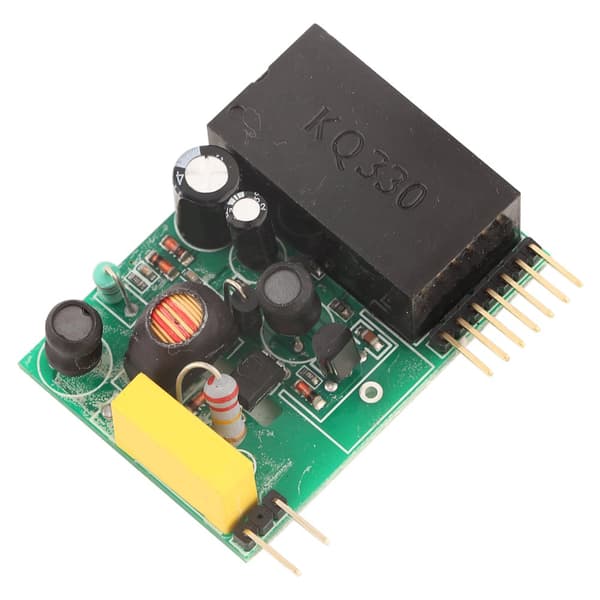

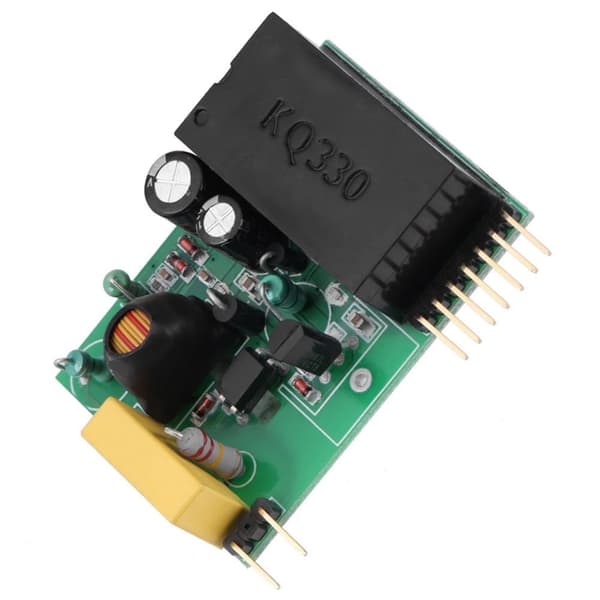

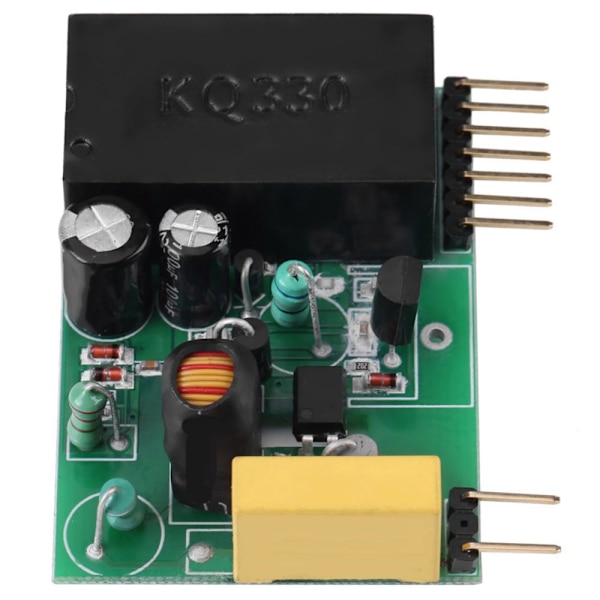

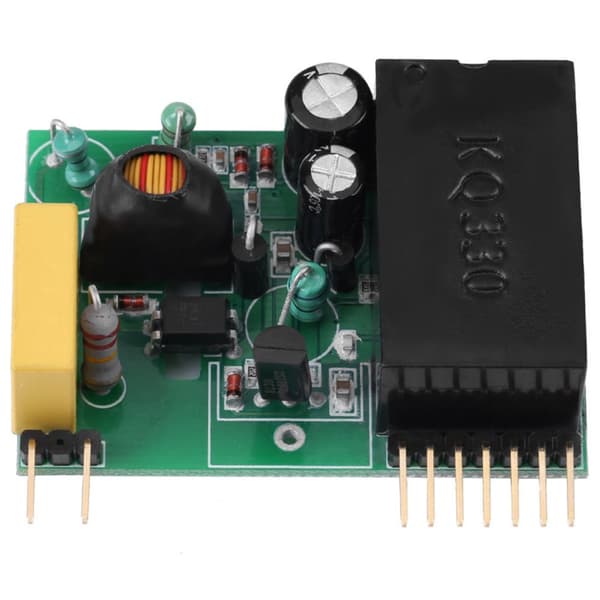

KQ-130F er et enkelt-rækket 9-benet højtydende nul-bærer datatransceivermodul i lille størrelse. Det er designet til brug i miljøer med 220V AC, stærk interferens, stærk dæmpning og langdistancekrav, hvilket sikrer pålidelig dataoverførsel.

Modulet kan sende en kontinuerlig ramme med en maksimal længde på 252 bytes eller mindre, med længden defineret af brugeren. Det sender ikke redundante data. Det har også TVS-diodebeskyttelse mod lynnedslag og er designet med bred temperatur- og højspændingsmodstand for optimal ydeevne.

Dette modul er velegnet til applikationer som måleraflæsning, gadebelysning, intelligente husholdningssystemer, brandbekæmpelse, bygningskontrol og andre applikationer, der kræver strøm til at sende data.

Specifikationer:
- Arbejdsfrekvens: 120~135KHZ - Forbindelsesoverførselshastighed: 9600 bps - Faktisk overførselshastighed: 100 bps - En ramme kontinuerlig send maks. længde: ≤252 bytes (brugerdefineret, modulet sender ikke redundante data) - Modtagelsesfølsomhed: ≤1mV - Out-of-band afvisningskapacitet: ≥60dB - Båndbredde: ≤10 KHZ - Isolationsmodstand: 500V≥500MΩ - Strømforsyning: DC +5V (modtagelse: ≤11 mA; transmission: ≤230mA) - Frekvensisolation tåler spænding: AC til GND 3000V (1 min test ingen nedbrud eller strømlækage) - Driftstemperatur: -25℃~70℃ - Driftsfugtighed: ≤90 % - Størrelse: 5,3*4,5*1cm/2,08*1,77*0,39in - Vægt: 30g (ca.) Ledninger:
1P---AC: 220V strømførende ledning (eller neutral ledning) 2P---AC: 220V neutral ledning (eller strømførende ledning) 3P---+5V: +5V sendende strømforsyning (210mA), hvis den kun modtager data, kan den frakobles for at reducere strømforbruget 4P---GND: Digital kredsløbsjord 5P---+5V: +5V fungerende strømforsyning 11mA 6P---RX: TTL-niveau, bærerdata input, tilslut til TXD for SCM 7P---TX: TTL-niveau, bærerdata output, tilslut til RXD for SCM 8P---MODE: Valg af tilstand, tilslut til 5V som højt niveau eller frakobl, tilslut til jord som lavt niveau 9P---NC/RST: Nulstil ben (lavt niveau effektivt), til hyppige skift. Ingen forbindelse, hvis denne funktion ikke bruges.

Pakken inkluderer:
1 x Power-line bærermodul 100 % tilfredshed: Vores kunder er vores højeste prioritet. Hvis du finder produktproblemer efter at have modtaget varen, såsom skader og forkert mængde varer, bedes du kontakte sælgeren med det samme. Vi gør vores bedste for at give dig tilfredsstillende eftersalgsservice.
