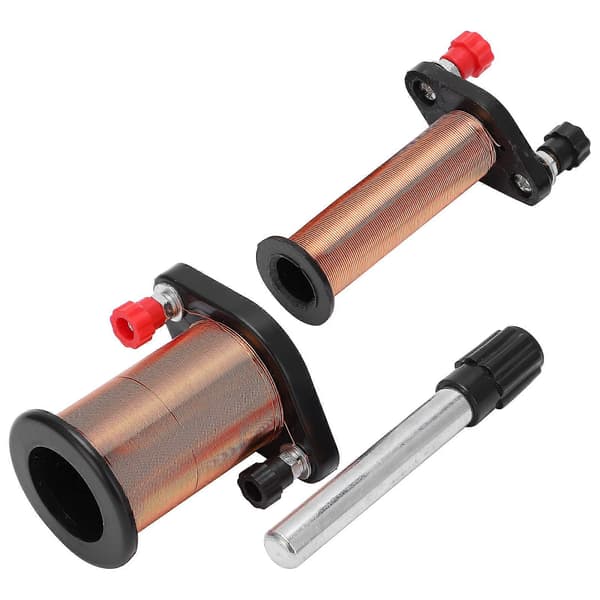

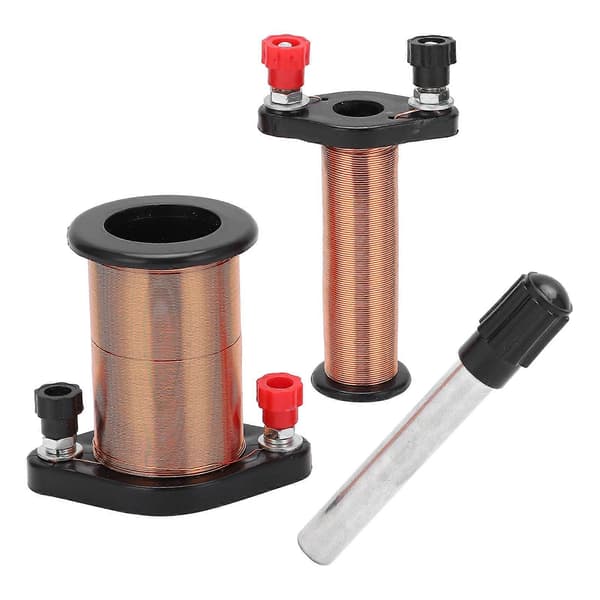

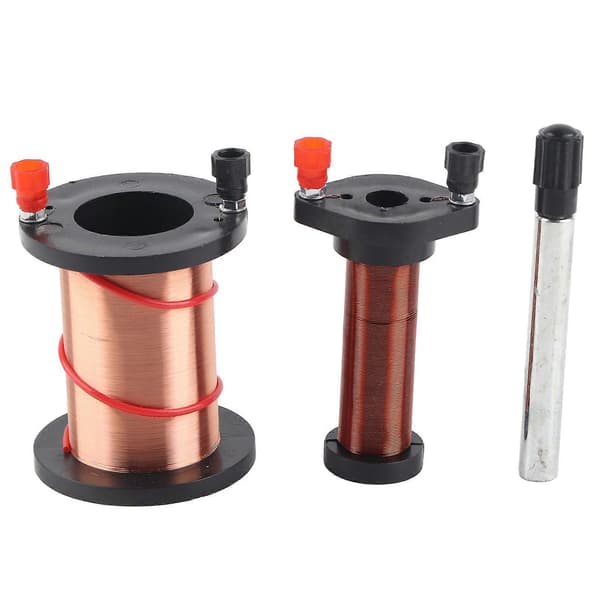

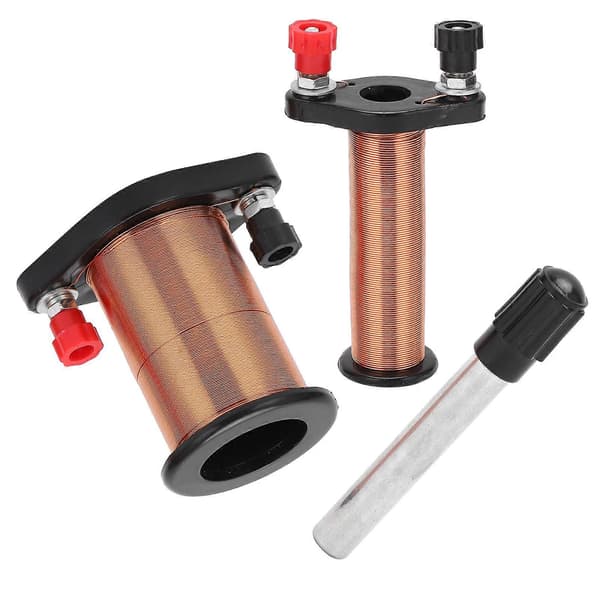

Varetype: Elektromagnetisk induktionsspole\r
Materiale: PVC+Messing\r
Formål: Fysikeksperiment i mellemtrin og gymnasium\r
Gældende eksperimenter: Undersøg elektromagnetisk induktion, verificer Lenz' lov, undersøg magnetisk induktionsfænomen\r

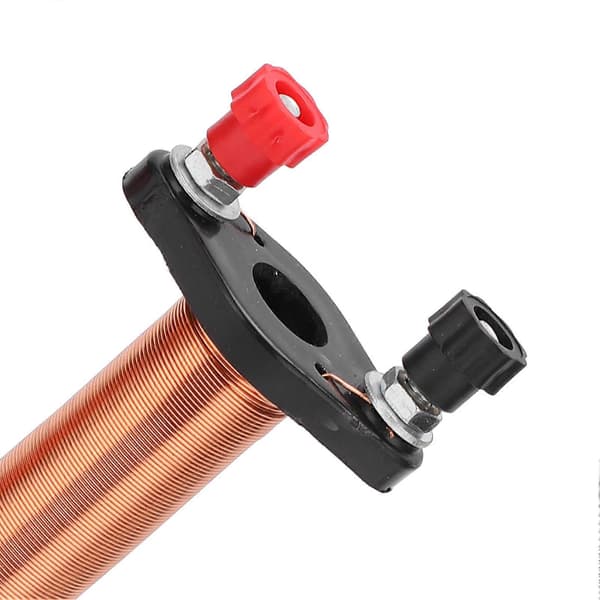

Ydre diameter af hullet i bunden af den originale spole er: Ca. 221 mm / 0,90,04 tommer\r
Indre diameter af hullet i bunden af den originale spole er: Ca. 130,5 mm / 0,50,02 tommer\r
Højden af det runde hul i bunden af den originale spole: Ca. 60 mm / 2,4 tommer\r
Diameteren af hullet i bunden af den sekundære spole er: Ca. 351 mm / 1,40,04 tommer\r
Den indre diameter af det cirkulære hul i bunden af den sekundære spole er: Ca. 491 mm / 1,90,04 tommer\r
Højden af det runde hul i bunden af den sekundære spole: Ca. 80 mm / 3,1 tommer\r
Blød kernelængde: Ca. 85 mm / 3,3 tommer\r
\r
\r
Sådan bruges:\r
1. Undersøg fænomenet elektromagnetisk induktion: forbind de to ender af den sekundære spole B til de to terminaler på amperemeteret med ledninger;\r
Når du bruger den ene ende af stangmagneten til hurtigt at indsætte (eller trække) den sekundære spole, afbøjes galvanometerets visere alle, hvilket indikerer, at der er en induceret strøm i den sekundære spole på dette tidspunkt. Dette fænomen kaldes elektromagnetisk induktion. Omvendt, hvis magneten er fast, vil bevægelsen af hjælpespolen også producere det samme fænomen\r
2. Verificer Lenz' lov\r
(1) Eksperimentel metode: Observer ændringen i strømretningen angivet i galvanometeret, når magneten indsættes eller trækkes ud, og når magnetens polaritet ændres;\r
(2) Tilslut den originale spole til en 3-4V DC-strømforsyning, og sæt en enkeltpolet kontakt og en 109 skyde-reostat i serie i kredsløbet. Det samme fænomen opstår, når den originale spole bruges i stedet for magneten til at udføre ovenstående eksperiment. Ændring af strømretningen, der strømmer ind i den primære spole, vil ændre retningen af induceret strøm i den sekundære spole.\r
(3) I henhold til enheden på billedet (2) skal du først indsætte den primære spole i den sekundære spole og derefter aktivere den primære spole. Når kontakten lige er tændt eller lige er slukket, ændres den magnetiske flux, der passerer gennem det sekundære linjediagram, hvilket også sker på dette tidspunkt. Strømmen induceres, og strømretningen er modsat. Ændre retningen af strømmen, der strømmer ind i den primære spole, og gentag dette eksperiment, retningen af den inducerede strøm i den sekundære spole vil også ændre sig.\r
(4) I henhold til enheden på billedet (2) skal du indsætte den primære spole i den sekundære spole og tilslutte kredsløbet og derefter bruge skyde-reostaten til hurtigt at ændre strømstyrken gennem den primære spole (forøg eller formindsk), og den sekundære spole vil også generere en induceret strøm, og retningen af den inducerede strøm er den samme som på billedet (3).\r
Syntetisér ovenstående eksperimentelle resultater og analyser det for at verificere Lenz' lov.\r
3. Undersøg fænomenet magnetisk induktion\r
Placer den primære spole i ovenstående billede 2-enhed i den sekundære spole og vent på, at den står stille. Der er ingen induceret strøm i den sekundære spole. På dette tidspunkt skal du indsætte eller trække den bløde jernkerne C ind i eller ud af det centrale hul i den primære spole, den bløde jernkerne magnetiseres, og magnetfeltet øges eller formindskes. Ændringen i den magnetiske flux i den sekundære spole genererer også induceret strøm. Dette eksperiment kan forklare både de magnetiske induktions- og elektromagnetiske induktionsfænomener. Under eksperimenterne i enhedsbilledet (2) skal du indsætte den bløde jernkerne i midterhullet i det originale linjediagram til demonstration, og den inducerede strøm i den sekundære spole vil øge effekten mere tydeligt.
