Beskrivelse

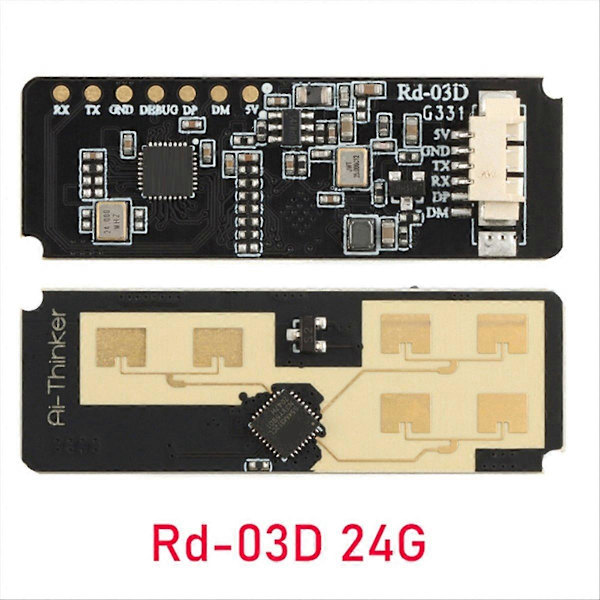

Rd-03D er en radarmodul udstyret med Silicon Microelectronics S5KM312CL chip. S5KM312CL er en integreret mikrokontroller millimeterbølge sensor SoC baseret på FMCW radar receiver teknologi. Den opererer i 24 GHz K-båndet med en maksimal sweep-båndbredde på 0,25 GHz.
Dette modul bruger FMCW bølgeform og S5 serie chips proprietære avancerede signalbehandlingsteknologi, kombineret med MCU'ers proprietære radarsignalbehandling og indbygget intelligent positionering og algoritme, til at detektere flere mål i et bestemt område og rapportere resultaterne i realtid. Brugere kan hurtigt udvikle tilsvarende målrettede produkter.
Rd-03D modulet registrerer præcist menneskekroppens bevægelsestilstand og området.
Det er udstyret med en intelligent algoritme til at realisere bevægelsesbane genkendelse og , og kan måle hastigheden og afstanden til mål i området.
Genkendelseshastigheden er hurtigere, og strømforbruget er lavere. Modulet kan hurtigt konfigureres og er velegnet til forskellige reklamefaciliteter.

Det kan intelligent skelne mellem menneskekroppen i bevægelse, mikrobevægelse og stilstand og styre udstyrets kontakt. Dette modul har god modstandsdygtighed over for ekstern interferens og påvirkes ikke af trådløse signaler som WIFI.
Størrelse: 15,0 x 44,0(±0,2)mm

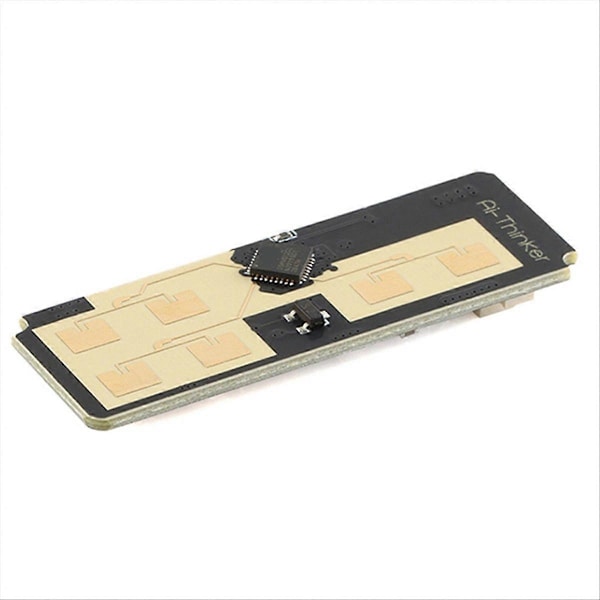

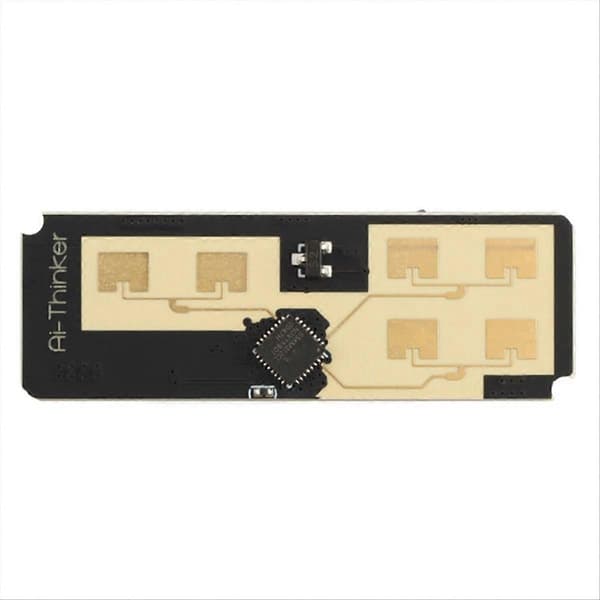

Antenne: on-board PCB antenne
Frekvens: 24G -24.25GHz
Arbejdstemperatur: -40℃ - 85℃
Opbevaringstemperatur: -40℃ - 125℃, Mindre end 90%RH
Strømforsyning: Understøtter spænding 5V, forsyningsstrøm lig 200mA

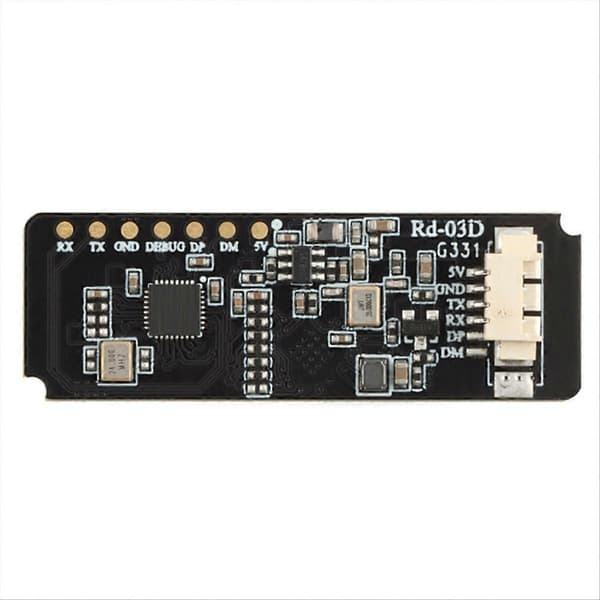

Interface UART: UART hastighed Standard 256000 bps
På grund af forskellige produktbatcher kan udseendet variere, hvilket ikke påvirker brugen.
Farve: Som vist
Materiale: PC

Pakkens indhold:
1 x Human Motion Trajectory Lokalisering og Radarmodul

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige skærme kan forårsage
