Rd-03D er et radarmodul udstyret med Silicon Microelectronics' S5KM312CL chip. S5KM312CL er en integreret mikrocontroller millimeterbølge sensor SoC baseret på FMCW radartransceiver teknologi. Den opererer i 24 GHz K-båndet med en maksimal sweep-båndbredde på 0,25 GHz.
Dette modul bruger FMCW-bølgeform og S5-seriens chips proprietære avancerede signalbehandlingsteknologi, kombineret med MCU's proprietære radarsignalbehandling og indbyggede intelligente positionerings- og sporingsalgoritme, til at detektere flere mål i et bestemt område og rapportere resultaterne i realtid. Brugere kan hurtigt udvikle tilsvarende målrettede sporingsprodukter.
Rd-03D-modulet registrerer nøjagtigt menneskekroppens bevægelsestilstand og området.
Det er udstyret med en intelligent algoritme til at realisere bevægelsestrajektoriegenkendelse og -sporing og kan måle hastigheden og afstanden til mål i området.
Genkendelseshastigheden er hurtigere, og strømforbruget er lavere. Modulet kan hurtigt konfigureres og er velegnet til reklamefaciliteter.
Det kan intelligent skelne mellem menneskekroppen i bevægelse, mikrobevægelse og stilhed og styre udstyrets kontakt. Dette modul har god modstandsdygtighed over for ekstern interferens og påvirkes ikke af trådløse signaler som WIFI.
Pakke: Standard 1*4P-1.25mm sokkelstik
Størrelse: 15,0*44,0(0,2)mm

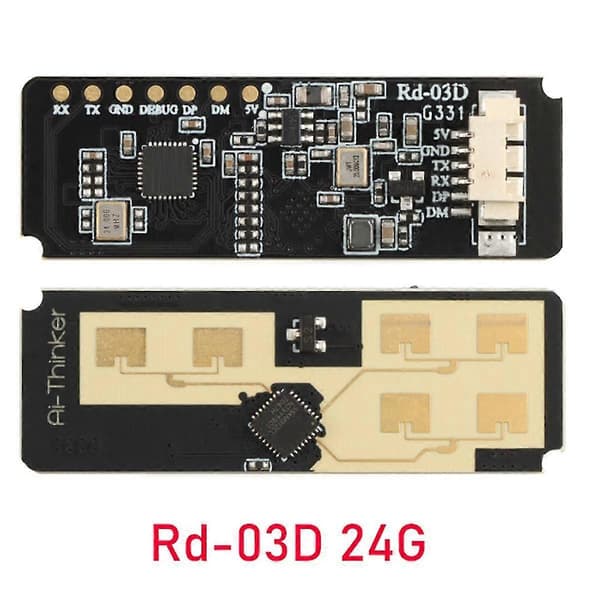

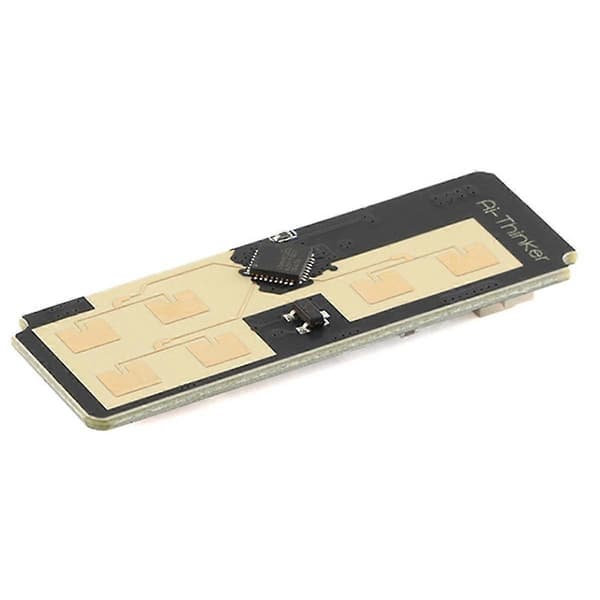

Antenne: on-board PCB antenne
Frekvens: 24G ~24.25GHz
Arbejdstemperatur: -40 ~ 85
Opbevaringstemperatur: -40 ~ 125, Mindre end 90%RH
Strømforsyning: Understøtter spænding 5V, forsyningsstrøm 200mA
Interface UART: UART-hastighed Standard 256000
Farve: Sort
Materiale: PC+metal
Pakkens indhold:
1 x Modul
Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
