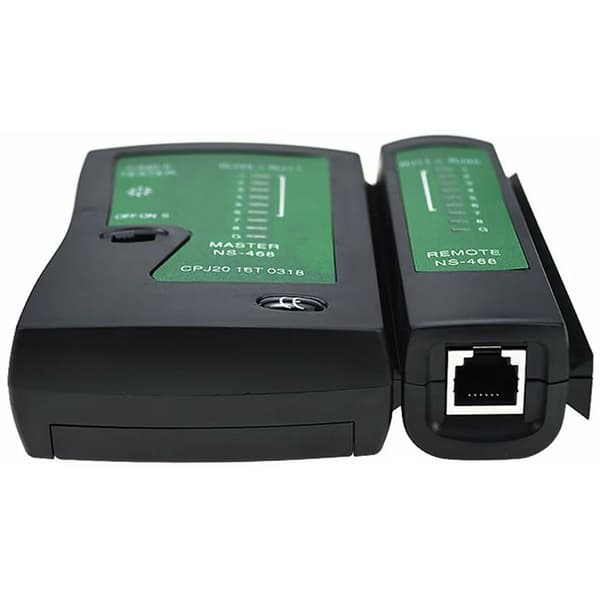

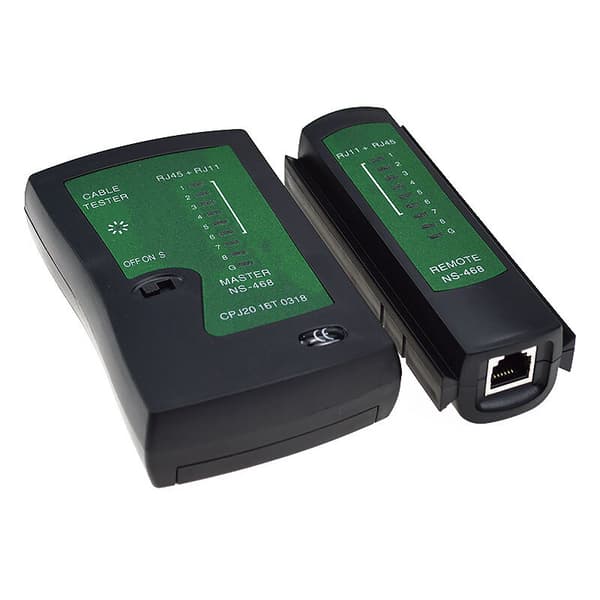

RJ45 Netværkskabel Tester ISDN Netværkskabel Tester Patch Kabel Tester - Sort

Emballage og tilbehør: karton, lædertaske, vært, tilbehør, manual

Testkabel: RJ45 snoet par, telefonlinje

Strømforsyning: DC 9V lamineret batteri

Strømforbrug: 25 MA

Volumen: 10*9.5*2.7mm

Vægt: 200G

2. Funktion:

1. Test snoede par ledninger par 1, 2, 3, 4, 5, 6, 7, 8 og G én efter én (par) og kan skelne, hvilken (par) der er forkert, kortsluttet eller åben. -kredsløb.

2. ON-kontakten er den normale testhastighed, \"S\" er den langsomme testhastighed, og M er den manuelle hastighed.

, Snoet par-test: tænd for strømmen, sæt netværkskabelstikkene i henholdsvis hovedtester og fjernbetjeningstester, hovedenhedens LED'er blinker én efter én fra 1 til G som vist i følgende illustration:

Hovedtester: 1-2-3-4-5-6-7-8-G

Fjernbetjeningstester: 1-2-3-4-5-6-7-8-G (RJ45)

1-2-3-4-5-6------(RJ12)

1-2-3-4---------- (RJ11)

Hvis ledningerne ikke er normale, vises det i henhold til følgende betingelser:

1. Når et netværkskabel som f.eks. #3 er afbrudt, lyser #3-LED'erne på hovedtester og fjernbetjeningstesten ikke.

2. Når flere ledninger er afbrudt, lyser flere ledninger ikke. Når netværksledninger er forbundet til mindre end 2 ledninger, lyser lamperne ikke.

3. Når begge netværkskabler er ude af drift, f.eks. 2, er den 4. linje ude af drift, vises displayet som følger:

Hovedtester uændret: 1-2-3-4-5-6-7-8-G

Fjernbetjeningstesten er: 1-4-3-2-5-6-7-8-G

4. Når to netværkskabler er kortsluttet, lyser hovedtester ikke, mens fjernbetjeningstesten viser, at lamperne på de to kortsluttede linjer er svagt oplyste. Hvis der er mere end 3 (inklusive 3 )

Når der er en kortslutning, er lamperne for alle kortslutningsnumrene slukket.

4. Hvis splitteren og vægmodulet testes, kræves der to matchende jumpere (f.eks. 110P4-RJ45) for at føre til testeren.

5. Koaksialkabeltest: hvis kablet er godt, blinker BNC-lamperne i begge ender grønt på samme tid

Bemærk: dataene er manuel måling, tillad venligst en fejl på 1- 43cm, på grund af forskelle mellem lys og skærm, vil der være en vis farveforskel, den specifikke modtagne i naturalier.
