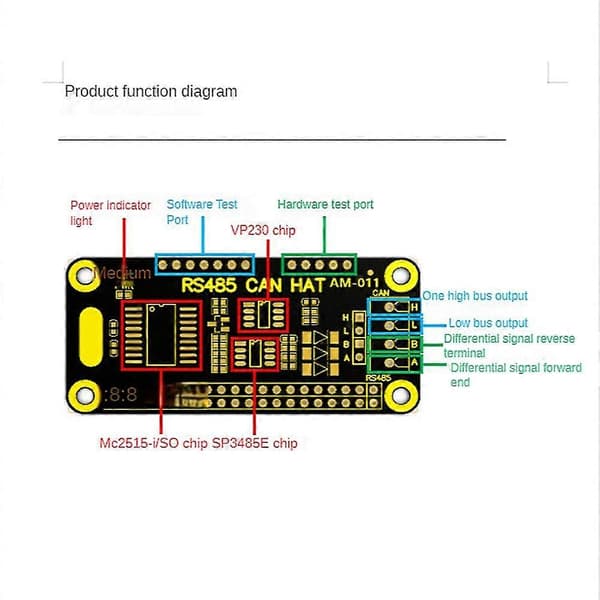

(1) Baseret på 40pin GPI0 interface, egnet til seriebundkort (2) CAN funktion, ved brug af SPI interface CAN controller MCP2515, med transceiver SN65HVD230 (3) Med RS485 funktion, ved brug af UART kontrol, half-duplex kommunikation, understøtter automatisk skift af transceiver tilstand uden programkontrol, transceiver er SP3485 (4) Reserveret kontrolinterface, praktisk for andre controllere at kontrollere (5) On-board TVS (transient voltage suppression tube), RS485 kommunikation kan effektivt undertrykke overspænding og transient spike spænding i kredsløbet, anti-statisk. Dette produkt er et RS485 og CAN udvidelseskort designet til , som kan løse problemet med, at ikke har 485 og CAN interface; samtidig kan det få og andre enheder til at opretholde normal kommunikation. Produktparametre. Driftsspænding: 3.3VCAN controller: MCP2515CAN Transceiver: SN65HVD230485 Transceiver: SP34854. Pin FunktionINT: Interrupt output : SPI chip select signal: SPI clock inputMOSI: SPI data input: SPI data outputRXD: RS485 seriel modtagelseTXD: RS485 seriel transmission. RSE: RS485 modtage og sende indstillingerFarve: sortMateriale: PCBStørrelse: 65.15 x 30.1MMPakkeindhold:1 x RS485 CAN HAT boardKun ovenstående pakkeindhold, andre produkter er ikke inkluderet.Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
