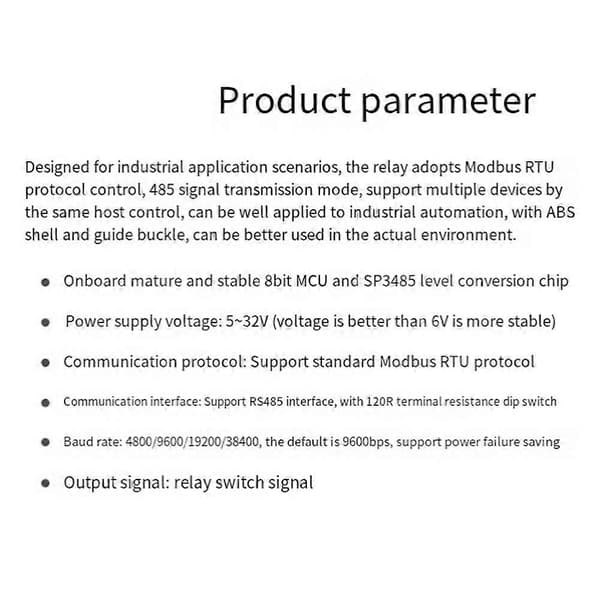

1. Dette design er et relæ til industrielle applikationsscenarier. Det bruger Modbus RTU-protokolstyring og 485-signal som transmissionsmetode. Det understøtter flere enheder styret af den samme vært. Det kan anvendes godt til industriel automation. Med ABS-skal og skinnespænde kan det bedre bruges i det faktiske miljø.
2. Kortet er udstyret med en stabil 8-bit MCU og SP3485 niveaukonverteringschip.
3. Ledningsinstruktioner: Relæet kan tildeles en adresse i 485-bussen, fra 1-255. De tilsvarende instruktioner kan sendes til relæets adresse, så relæet, der modtager instruktionen, kan åbne og lukke enhver styret kreds.
4. Bemærk: Når relæet er aktiveret, er COM-terminalen og NO-terminalen forbundet og afbrudt fra NC-terminalen. Det vil sige, at belastning 1 virker, og belastning 2 virker ikke. Når relæet ikke er aktiveret eller ikke er tilsluttet strømforsyningen, er COM-terminalen og NC-terminalen forbundet og afbrudt fra NO-terminalen. Det vil sige, at belastning 2 virker, og belastning 1 virker ikke.

Strømforsyningsspænding: 5-32V (spændingen er bedre at være 6V for mere stabilitet)
Kommunikationsprotokol: Understøtter standard Modbus RTU-protokol
Kommunikationsinterface: Understøtter RS485-interface, med 120R terminalmodstand dip-switch
Baudrate: 4800/9600/19200/38400, standard 9600bps, understøtter strømafbrydelse
Udgangssignal: relækontakt signal
På grund af forskellige partier kan der være forskelle i produktets udseende og trykte tekst, hvilket ikke påvirker brugen.

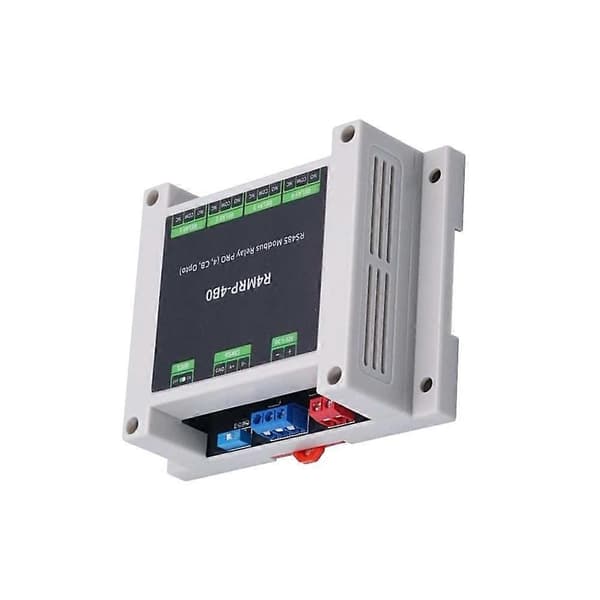

Type: RS485 Modbus Relæ PRO 4CH Relæ
Farve: Som vist
Materiale: ABS

Pakkens indhold:
1 * RS485 Modbus Relæ PRO

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på varen på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
