1. AD9850: 0-40MHz.
5. Lavpasfilter med 70MHz, så bølgeformen er bedre end SN.
8. Komparator reference indgangsspænding genereret af den variable modstand, kan modstanden justeres duty cycle firkantbølge af forskellige.
2. 2 sinusbølge og 2 firkantbølge output.
9. Aktive AD9850 125MHz krystaloscillatormoduler.
6. Parallel og seriel datainput kan vælges via en jumper.
7. DA producerede benchmark pin (PIN12) ledninger for nem justering til at gøre størrelsen af ​​output bølgeform Application.

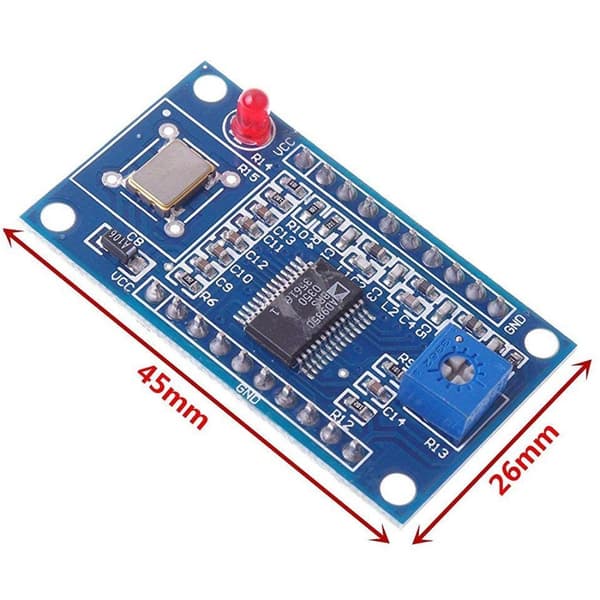

10. Mål: 4,5 cm x 2,6 cm
4. Firkantbølge: 0-1MHz.
3. Efter 20-30MHz frekvens harmoniske stiger, vil bølgeformen være mindre og mindre ren.
Pakke:

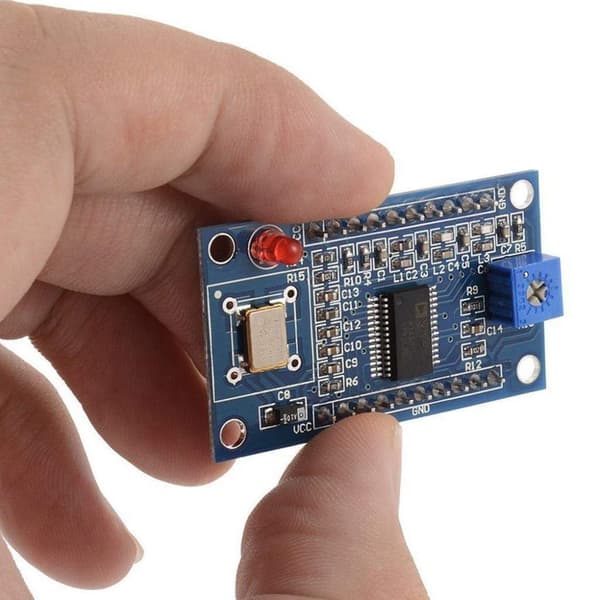

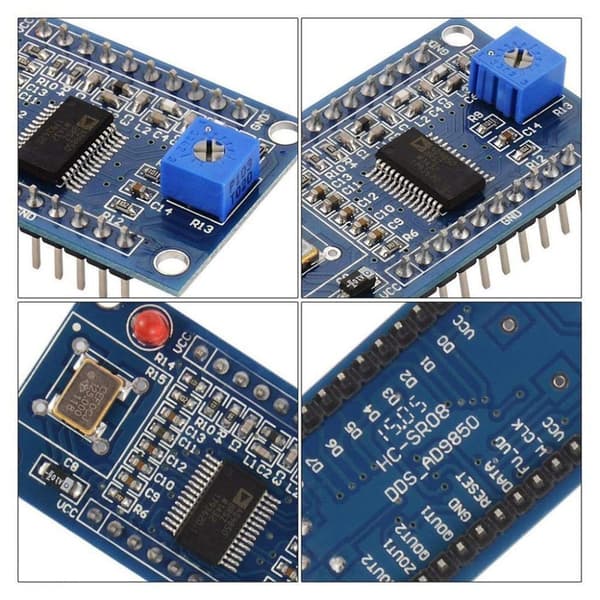

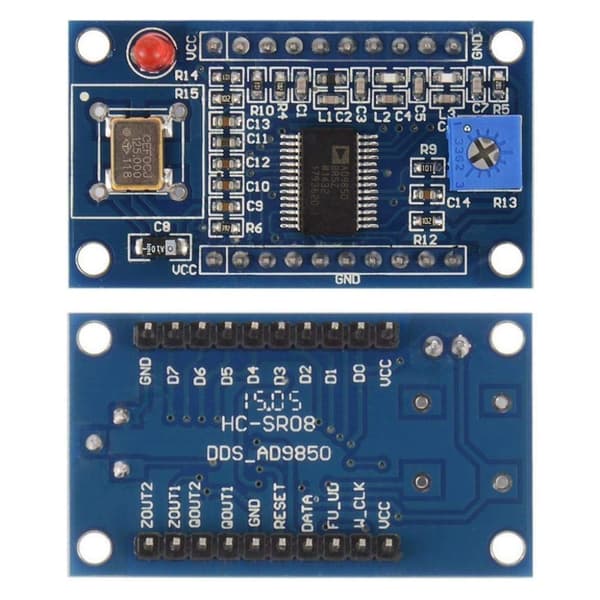

1 X AD9850 DDS-signalgeneratormodul 0-40MHz testudstyr
1. Bredt frekvensområde: AD9850-signalgeneratormodulet dækker et frekvensområde på 0-40MHz, hvilket giver mulighed for alsidig brug i forskellige applikationer.
2. Flere bølgeformudgange: Dette modul giver 2 sinusbølge- og 2 firkantbølgeudgange, hvilket giver fleksibilitet til at generere forskellige typer bølgeformer.
3. Ren bølgeform: Med et lavpasfilter, der er i stand til at filtrere frekvenser op til 70MHz, sikrer AD9850, at den genererede bølgeform er ren og fri for uønskede harmoniske.
4. Justerbar firkantbølgedriftscyklus: Modulet har en variabel modstand, der giver brugerne mulighed for at justere arbejdscyklussen af ​​firkantbølgeudgangen, hvilket muliggør tilpasning af bølgeformer.
5. Nem justering og måling: Modulet inkluderer benchmark-stifter til nem justering og måling af output-bølgeformen, hvilket gør det praktisk for brugerne at finjustere deres applikationer.
