Funktioner:
Splinterny og høj kvalitet
1) Bundkortets udseende er smukt;
2) Arm Cortex-M0+ hovedkontrol RP2040; 3) Brug af en ny designet køleplade for at forbedre varmeafledning og æstetik;
4) SMD-kondensatorer (Mlcc) bruger Murata-kondensatorer;
5) Sikringen anvender formen af en sikringsholder + sikring, som er nem at adskille;
6) Type-C-interface bruges til hovedkontrolkommunikation.
7) Vedtag printkortramme, optimal størrelse design.

Specifikationer:
Udseende størrelse: ca. 85x56mm/3.35x2.2in
Installationsstørrelse: se Btt SKR Pico V1.0-SIZE.pdf
Lag: 4 lag
MCU: ARM Cortex-M0+ RP2040
Strømindgang: til DC 12/24V
Logikspænding: 3.3V
Motordriver: UART-tilstand af indbygget TMC2209;
Motordrivergrænseflade: X, Y, Z1, Z2, E
Temperatursensorgrænseflade: TH0, Thb, 2-vejs 100K NTC (termisk modstand)
Kommunikationsgrænseflade med Pi: TYPE-C, seriel port.
For det andet, beskrivelse af hovedkortets indikatorlys
Efter at bundkortet er tændt:
Det røde lys på LED6 er strømindikatoren: det røde lys er tændt, hvilket indikerer, at strømforsyningen er normal;
LED4 rødt lys er den varme seng HB statusindikator: det er altid tændt, når det opvarmer, og det er slukket, når det ikke opvarmer;
LED5 rødt lys er varmelegemet HE statusindikator: det er altid tændt, når det opvarmer, og det er slukket, når det ikke opvarmer;
LED1 grønt og rødt lys er den numeriske kontrolventilator FAN1 statusindikator: tændt, når den er tændt, slukket, når den er slukket
slukke;
Det røde lys på LED2 er statusindikatoren for CNC-ventilatoren FAN2: det er tændt, når det er tændt, og det er slukket, når det er slukket.
Det røde lys på LED3 er statusindikatoren for CNC-ventilatoren FAN2: det er tændt, når det er tændt, og det er slukket, når det er slukket.
LED7-lys er RGB-lys, som kan indstilles til at tænde eller slukke eller farve.

Bemærk:
Lysoptagelse og forskellige skærme kan få farven på elementet på billedet til at afvige lidt fra den ægte vare.
Den tilladte målefejl er 1-3 cm.

Pakken inkluderer:

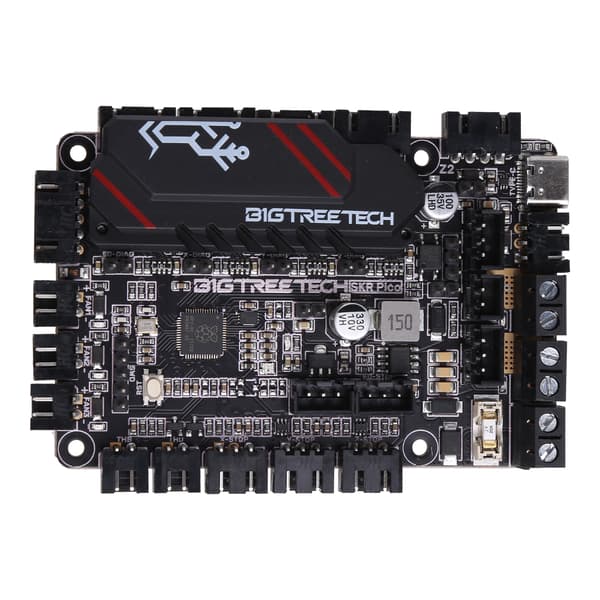

1 stk. x SKR PICO V1.0 3D-printer bundkort
