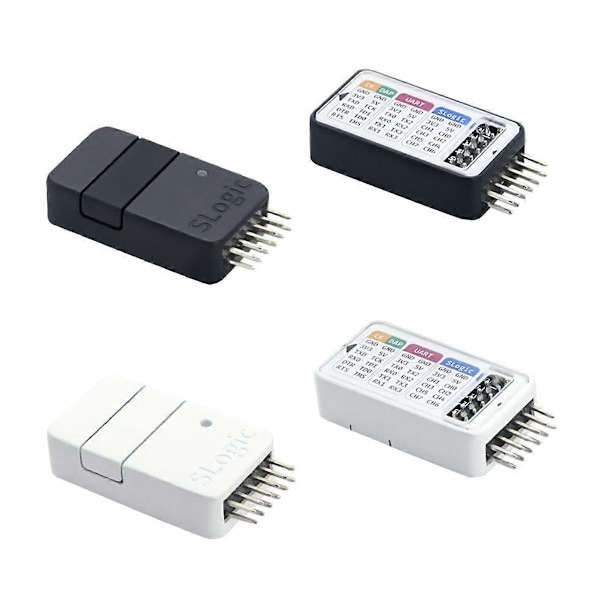

SLogic Combo 8 er et udviklingsværktøj, der kombinerer funktionerne fra en logikanalysator, CKLink Debugger, -Link Debugger og USB2UART. Du kan skifte funktioner efter ønske ved at trykke på knappen under brug.

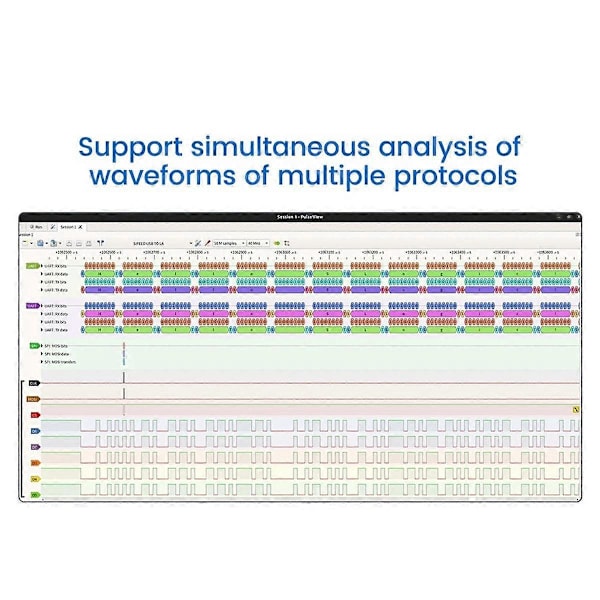

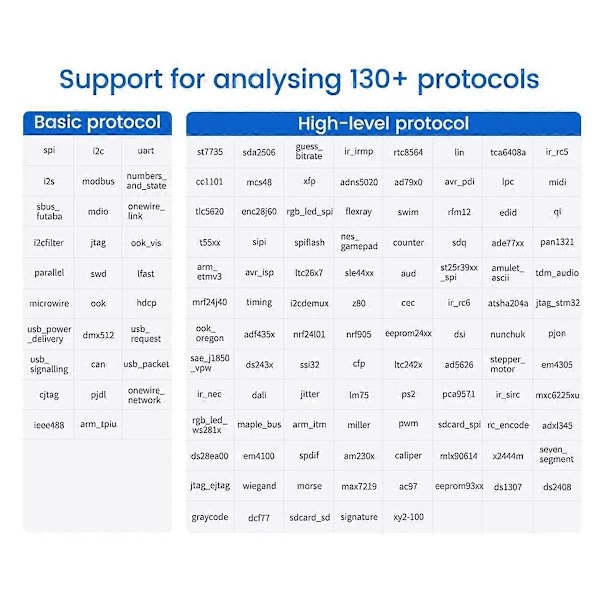

Når den bruges som en logikanalysator, understøtter den en maksimal samplingshastighed på 80MHZ og kan samarbejde med værtscomputeren for at analysere de fleste protokoller;
Når den bruges som et UART-modul, understøtter den 4 serielle porte på samme tid og understøtter en maksimal baudrate på 20M, hvilket kan tilpasses de fleste scenarier, hvor serielle porte bruges;
Brug som CKLink eller DAPLink Den kan bruges til at debugge RISC-V seriechips og ARM seriechips, og understøtter desuden 1 seriel port til at observere logs.

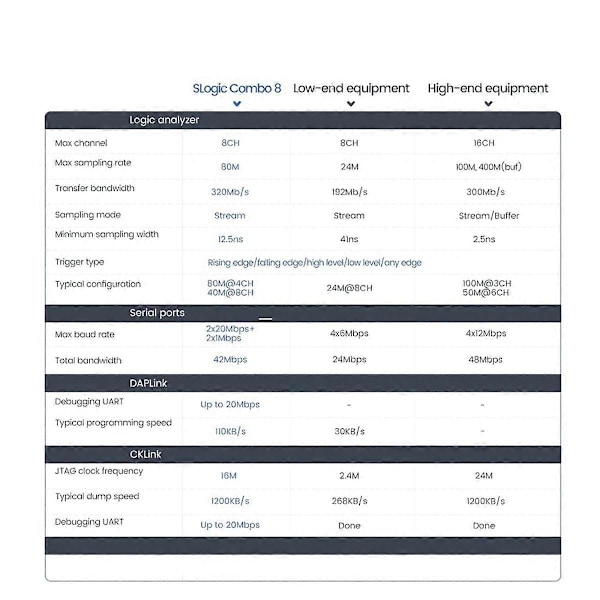

SLogic funktionsparametre
Logikanalysator: SLogic Combo 8
Maksimalt antal kanaler: 8CH
Maksimal samplingshastighed: 80M
Transmissionsbåndbredde: 320Mb/s
Samplingstilstand: Stream
Typisk konfiguration: 80M@4CH 40M@8CH
Signalindgangsområde: 0~3.6V
Høj- og lavniveau tærskel: VIH 2V VIL Mindre end 0.8V
Bemærk: Den maksimale transmissionsbåndbredde for SLogic Combo 8 under Windows-miljø er 160Mb/s, og den typiske konfiguration er 80M@2CH 40M@4CH
CKLink funktionsparametre
JTAG clock rate: 16M
Typisk dump hastighed: 1200KB/s
Debug seriel port: op til 20Mbps
DAPLink funktionsparametre
Debug seriel port: op til 20Mbps
Typisk brændingshastighed: 110KB/s
UART funktionsparametre
Højhastigheds fire serielle porte
Maksimal baudrate: 2x20Mbps+2x1Mbps
Total båndbredde: 42Mbps
Materiale: plastik
farve: Hvid

Pakkeindhold:
1 x SLogic Combo 8 Slogic Analyzer
1 x USB Type-C datakabel
1 x Jumperledning
10 x chipklemme

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
