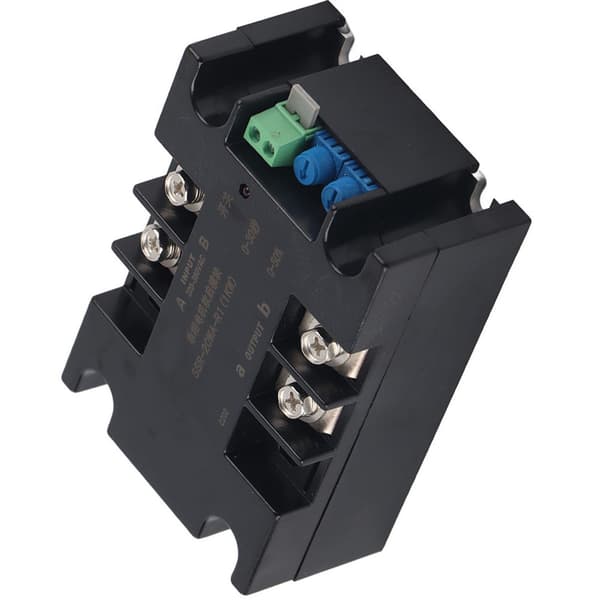

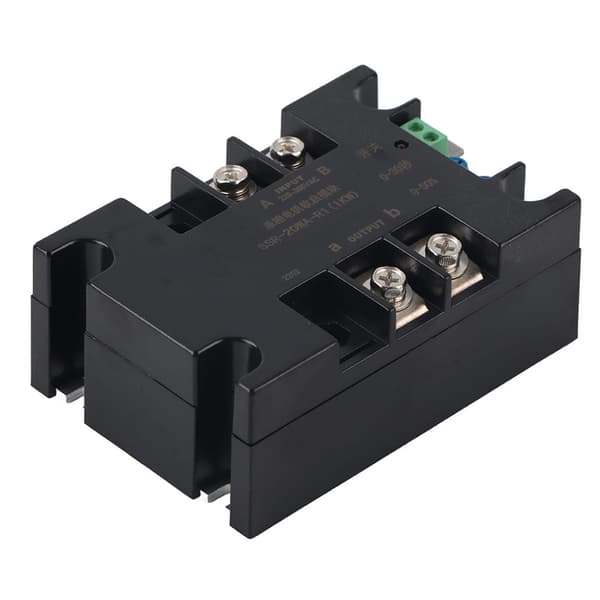

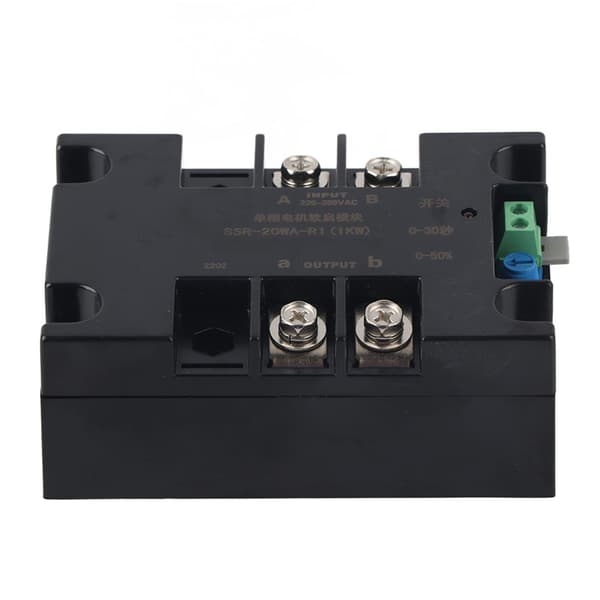

Varetype: Motorstartkort

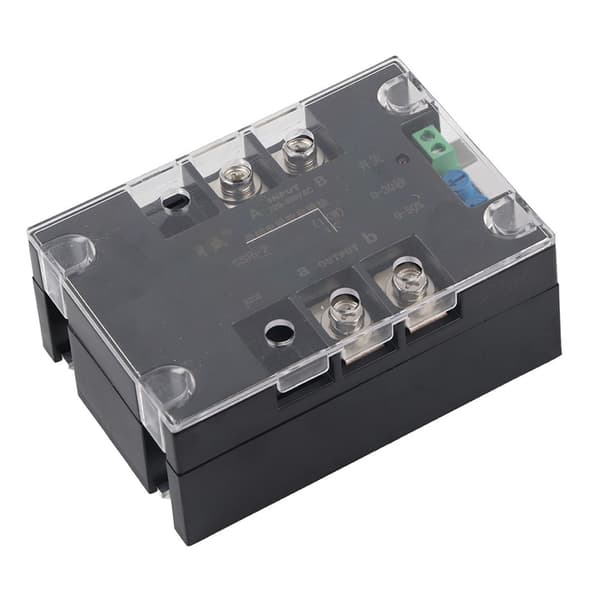

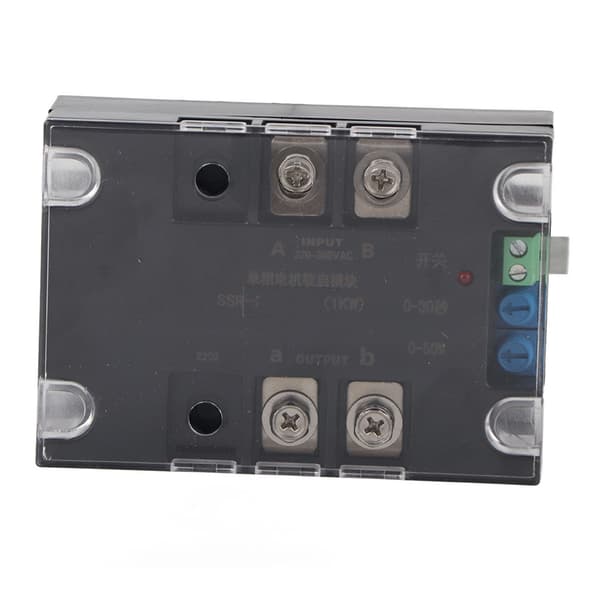

Type: Modul / Modul + Radiator (valgfrit)

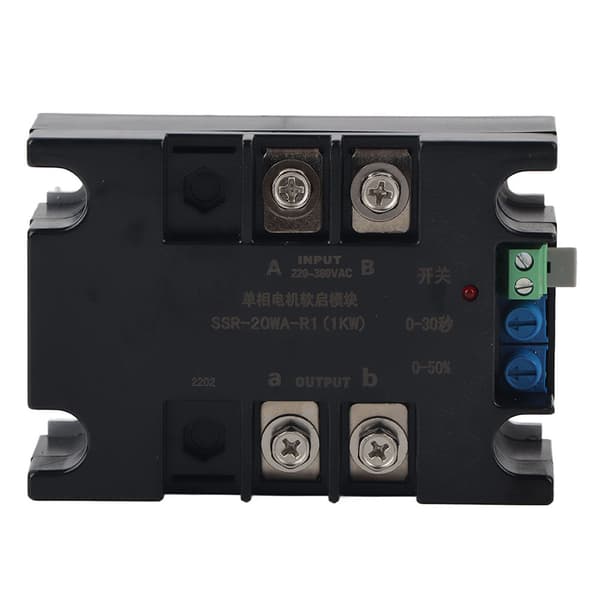

Model: SSR-20WA-R1 (1KW) (med soft start uden soft stop)
Spændingskompatibilitet: Enkeltfaset 220VAC, 2-faset 380VAC, frekvens: 50-60Hz
Soft Start-tid: Justerbar fra 0-30 sekunder (soft start-tiden refererer til hele processen fra 0-220V, 0-380V)
Startspænding: Justerbar fra 0-50% til den nominelle spænding (220-380V)
To måder at bruge:
1. Når kontakten er lukket, aktiveres hovedstrømforsyningen, og soft start begynder.
2. Brug kontakten til at styre, start ved at lukke soft start, åbn stop
Når startpotentiometeret justeres til halvdelen, er starten 200V,
Den maksimale tid for soft start-potentiometeret er 30 sekunder, hvilket svarer til hele området på 380V.
For eksempel: Når den er fuldstændig justeret til minimum: Startspænding 0V soft start 0 sekunder (0 sekunder anbefales ikke)
Strømforsyning 220V: Når den er fuldstændig justeret til halvdelen, er den indledende 55V, soft start-tiden er ca. 22 sekunder
Strømforsyning 380V: Når den er fuldstændig justeret til halvdelen, er den indledende 95V, soft start-tiden er ca. 22 sekunder
Strømforsyning 220V: Når den er fuldstændig justeret til maksimum, tager den indledende spænding på 110V til 220V 15 sekunder
Strømforsyning 380V: Når den er fuldstændig justeret til maksimum, tager den indledende spænding på 190V til 380V 15 sekunder
Størrelse 1: Ca. 92 mm / 3,6 tommer
Ca. 74 mm / 2,9 tommer
Ca. 47 mm / 1,9 tommer
Ca. 104 mm / 4,1 tommer
Ca. 35 mm / 1,4 tommer
Ca. 43 mm / 1,7 tommer
Størrelse 2: Ca. 125 mm / 4,9 tommer
Ca. 80 mm / 3,1 tommer
Ca. 110 mm / 4,3 tommer
Ca. 28 mm / 1,1 tommer
Ca. 100 mm / 3,9 tommer
