Beskrivelse

SOP8-klippet muliggør programmering af EEPROM i kredsløb uden at adskille chippen, hvilket gør flashing af BIOS enklere og mere effektivt.

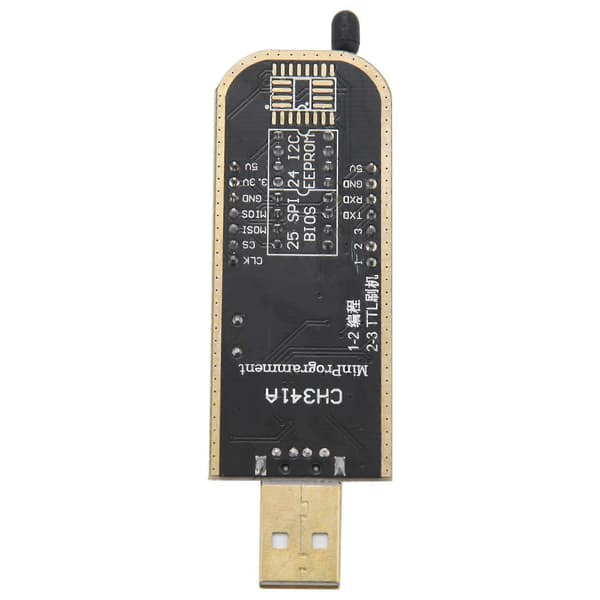

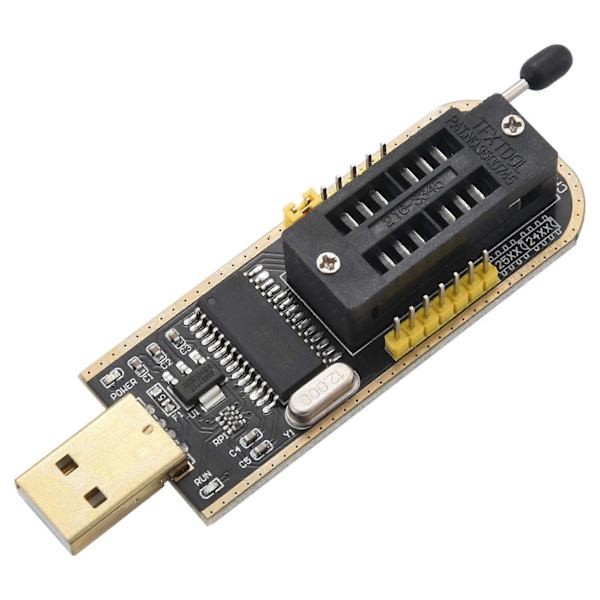

Hovedformålet med CH341A-programmeren er at sikkerhedskopiere, slette, programmere, kalibrere og andre handlinger på forskellige software.

SOP8-klippet understøtter chipstørrelse: Pitch 1,27 MM, fuldt udvalg af SOP8 bred krop og smal krop.

CH341A-programmeren understøtter de fleste 24 / 25 Serie EEPROM BIOS SOP8 SOP16-chips på markedet (Tips: Du kan se de understøttede chipmodeller på vores hjemmeside, før du afgiver din ordre). Bemærk: På grund af CH341A-chippens egenskaber kan ESMT klasse 25-chippen kun læses og kan ikke skrives.

Dette SOP8-klip er en fantastisk løsning til at brænde chippen uden at adskille chippen, hvilket sparer loddetid og gør flash-BIOS enklere og mere effektiv.

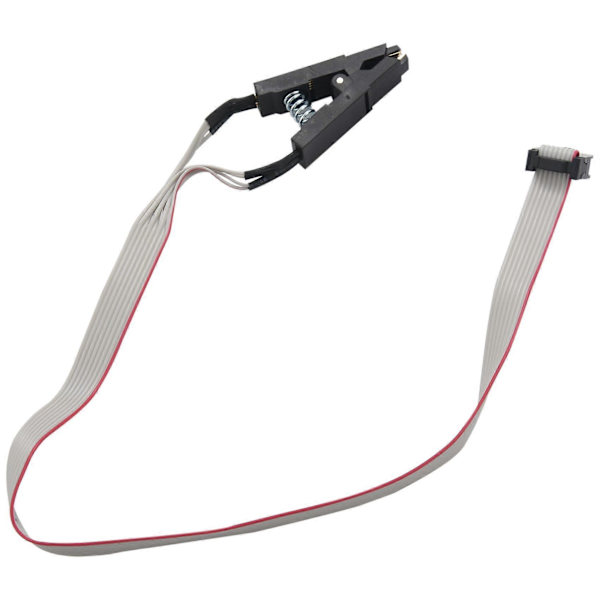

Bemærk til testklip:

1. Nogle bundkort kan klippe chippen direkte, men nogle chips er påvirket af perifere kredsløb og kan ikke betjenes på denne måde. Kontroller chippens placering på bundkortet, før du køber!

2. Testklippet kan grundlæggende bruges med mange højeffektsprogrammerere. Når en programmerer med en beskyttet funktion stødes på, kan klippet ikke læses ved normal spænding. Du skal tilføje en 3,3V spænding.

Sådan bruges: Hold chippen først, og tilføj en 3,3V spænding til stiften svarende til chippens 8. stift. Generelt har 3,3V strømforsyningen to ledninger, VCC er forbundet til klippet, og den anden ledning er jordet.

3. Tryk ikke voldsomt ned ved fastspænding, åbn først klippet og klip det fra venstre og højre side af chippen.

Når du adskiller, skal du ikke trække det direkte ud. Adskil først klippene til venstre og højre, og tag dem derefter ud, så de ikke knækker spidsen af klippet.

farve: Grøn+sort

Materiale: ABS

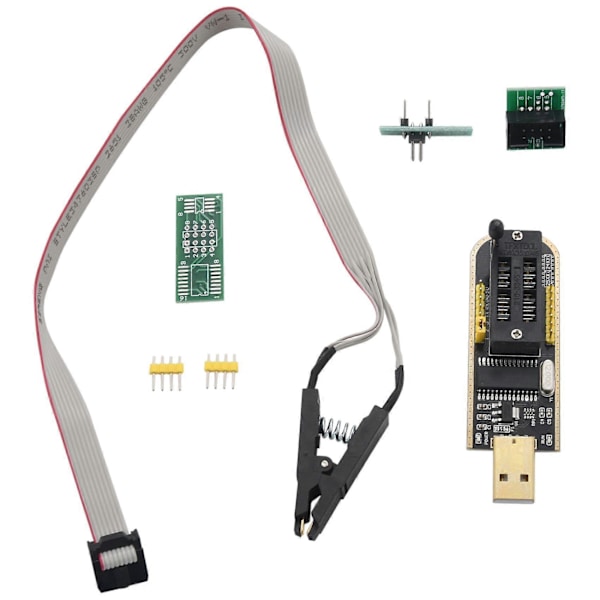

Pakkeindhold:

1 x CH341A USB-programmerer

1 x SOP8 SOIC8 Test ip

1 x 8Pin til 8Pin konverter

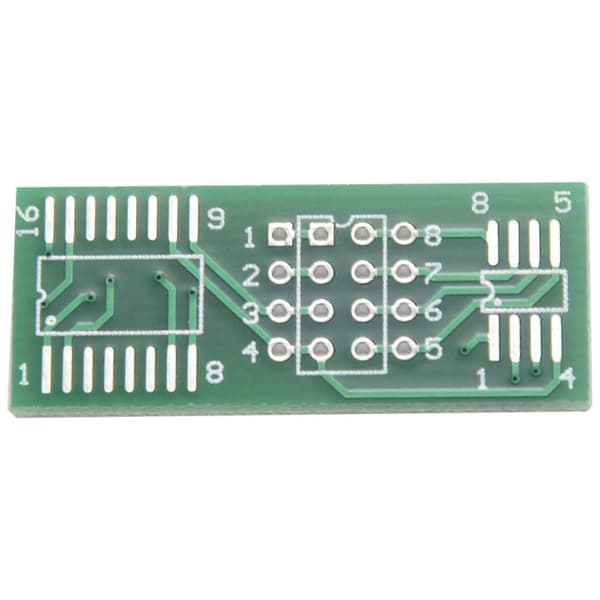

2 x SOP8 SOP16 til 8Pin konverter

2 x 2,54 mm
