Beskrivelse:







Dette LC v2F modul kan generere forskellige frekvenser i henhold til forskellige indgangsspændinger, og det kan transformere 0-10V spænding til 0-10KHz frekvenspulssignal.



Driftsspænding: 13.5V-30V



Indgangs kontrollerbare spændingsområde: 0-10V



Udgangsfrekvensområde: 0-10KHz







Specifikation:







Interface definition



VCC: driftsstrøm



GND: strøm jord



IN+: indgangsspænding



IN-: indgangsjord



OCOUT: signal kollektor udgangsport (hvis du bruger den med driver, kan den bruges)



FOUT: frekvensudgangsport (universel frekvensudgangsport)



To uafhængige udgange, OC-OUT er NPN, og FREQ-OUT er IC-udgang. Den fælles katodeende er med den negative GND af strømforsyningen. Når den fælles anode tilsluttes, bruges den med strøm positiv. Hvis forbindelsen er fælles anode og strømforsyningen er 13-24V, skal du seriekoble en 2.7K ohm modstand; hvis strømforsyningen er 12V, skal du seriekoble en 330 ohm modstand.



Tilslut frekvenspulssignalet til F, og der er en tilsvarende spændingsudgang ved terminalen. Korrespondance mellem input og output: 1V=1KHZ 10V=10KHZ. Hvis der er en afvigelse, kan du justere potentiometeret på kortet for at kalibrere.







Pakken indeholder:

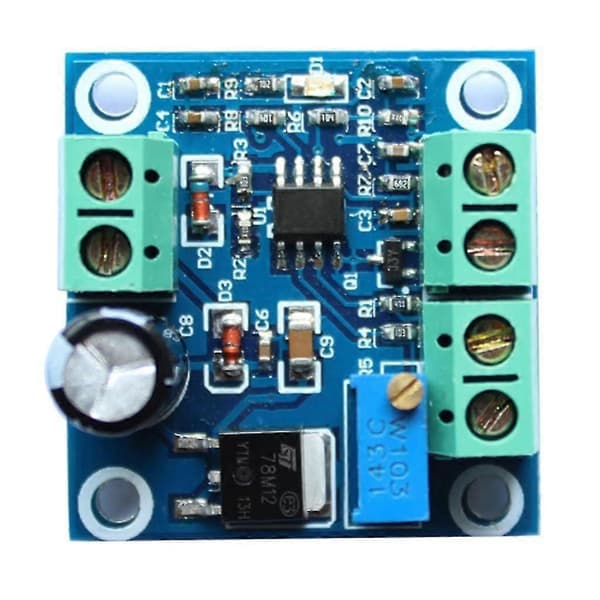

1 stk. Spænding til frekvens konverteringsmodul
