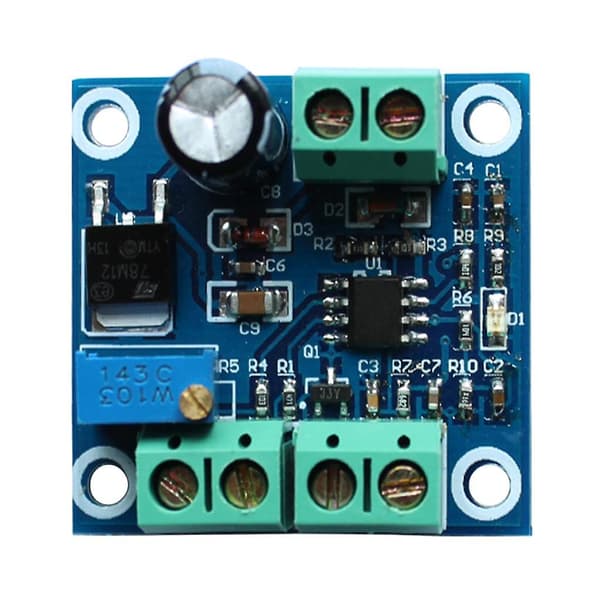

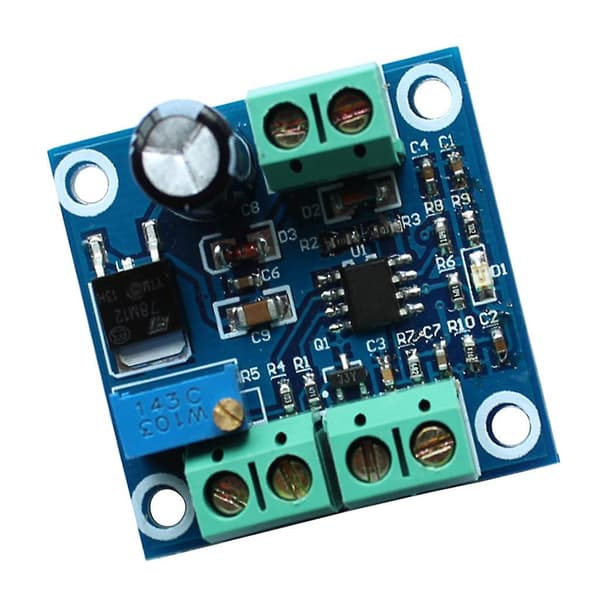

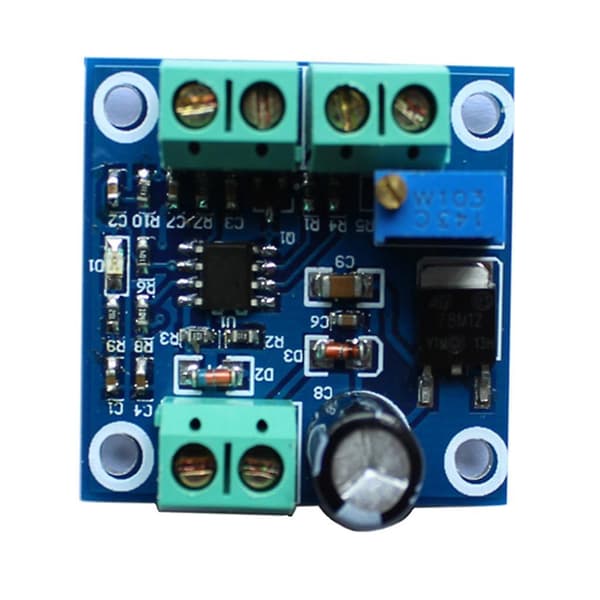

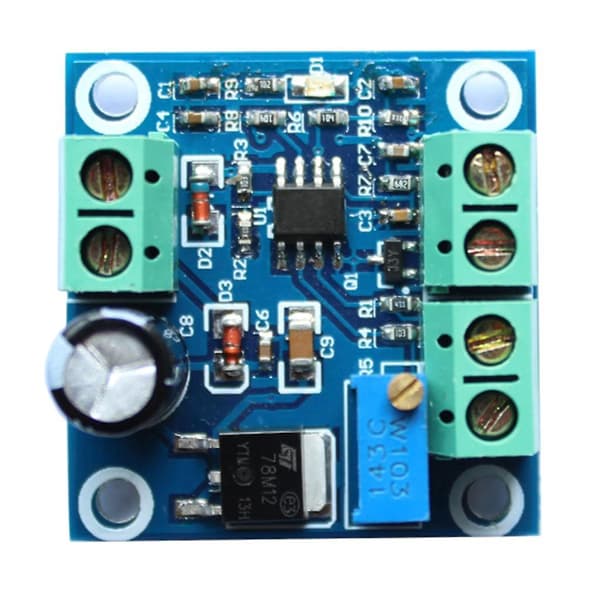

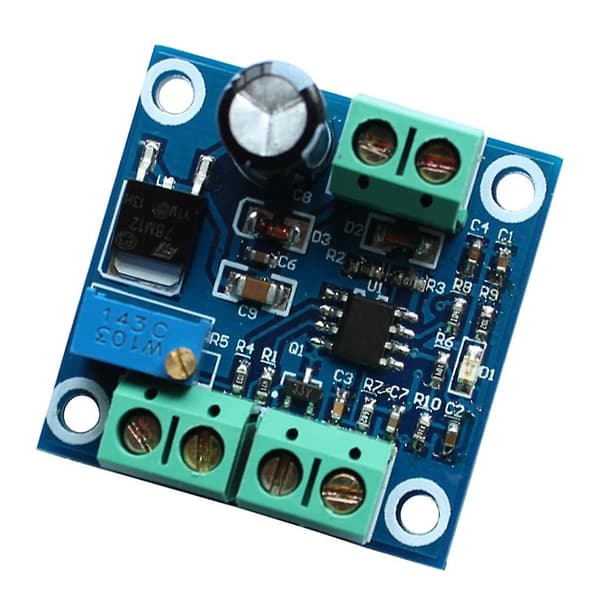

Denne LC v2F-modul kan generere forskellige frekvenser afhængigt af forskellige indgangsspændinger, og den kan konvertere 0-10V spænding til 0-10KHz frekvenspulssignal.
Driftsspænding: 13.5V-30V
Indgang Kontrollerbart Spændingsområde: 0-10V
Udgangsfrekvensområde: 0-10KHz
Specifikation:
Grænsefladedefinition
VCC: driftsstrøm
GND: strømjord
IN+: indgangsspænding
IN-: indgangsjord
OCOUT: signal kollektor udgangsport (hvis du bruger den med driver, kan den bruges)
FOUT: frekvensudgangsport (universel frekvensudgangsport)
To uafhængige udgange, OC-OUT er NPN, og FREQ-OUT er IC-udgang. Den fælles katodeende er med den negative GND til strømforsyningen. Når fælles anode tilsluttes, bruges den med strømpositiv. Hvis forbindelsen er fælles anode og strømforsyningen er 13-24V, bedes du serieforbinde en 2.7K ohm modstand; hvis strømforsyningen er 12V, bedes du serieforbinde en 330 ohm modstand.
Tilslut frekvenspulssignalet til F, og der er en tilsvarende spændingsudgang ved terminalen. Korrespondance mellem indgang og udgang: 1V=1KHZ 10V=10KHZ. Hvis der er en afvigelse, kan du justere potentiometret på kortet for at kalibrere.
Pakken indeholder:
1 Styk Spænding til Frekvens Konverteringsmodul
