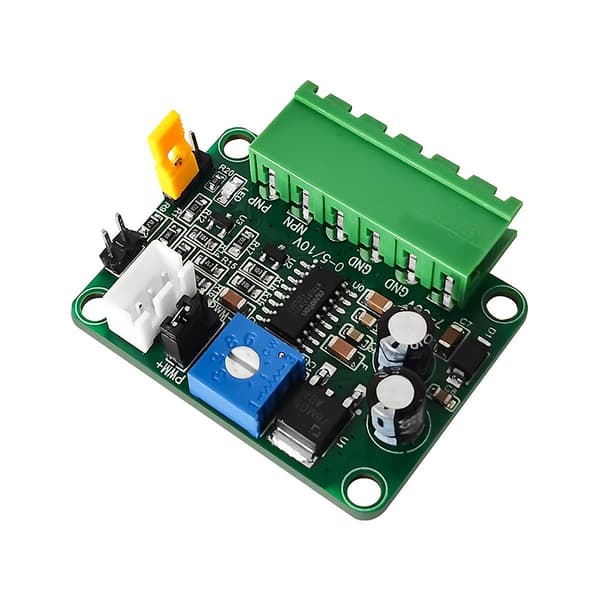

1. 0-5V eller 0-10V analog input spænding til 0- PWM signal. PWM signal frekvens 2KHZ-20KHZ område, maksimum er 20KHZ. Standard er minimum er 2KHZ. Standardfunktionen er 0-10V til 0- af 2KHZ PWM signalet, kunder kan justere potentiometeret på boardet for at indstille den tilsvarende frekvens output størrelse efter behov.

2. PWM signal og spænding kan være proportional eller omvendt proportional til outputtet. (. fase output eller omvendt fase output) 2 1.

3. Der er to typer PWM signaler. De er -PWM output og NPN-PWM output. Blandt dem kan -PWM output kun være 5V niveau, NPN-PWM output har to slags 5V og 24V niveau. Når NPN-PWM signalet outputtes, understøtter det fælles negativ forbindelse og fælles forbindelse, og der er to slags niveauer: 5V og 24V. Når der outputtes 24V niveau, skal strømforsyningen være 24V.

4. Når -PWM outputtes, kan niveauet kun være 5V. Kun fælles negativ ledningsføring kan tilsluttes MCU osv. Output PWM signalfrekvensen er justerbar fra 2KHZ til 20KHZ, med 11 trin, svarende til 2KHZ, 4KHZ, 6KHZ, 8KHZ og 20KHZ. 2KHZ er standardfrekvensen.

5. Modul input strømforsyning 7-30V. 200MA strøm kan være. Anbefalet strømforsyning 15-30VDC. 24VDC strømforsyning er påkrævet ved output af 24V niveau PWM signal. reserveret til ekstern potentiometer interface. Du kan få adgang til potentiometeret for at indstille PWM output, ekstern potentiometer for at justere behovet for tilpasning.



Størrelse: 45 x 47 x 18MM (inklusive dele)

Anvendelsen.

1. til PWM motorhastighedskontrol interface kredsløb.

2. til instrumentering AD interface konvertering.

Materiale: PCB

Farve: som vist



Pakkeindhold:

1 x signalmodul



Kun ovenstående pakkeindhold, andre er ikke inkluderet.

Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på varen på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
