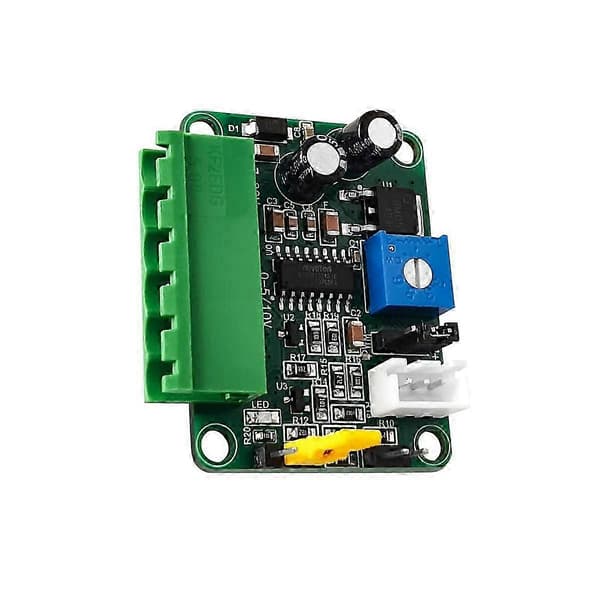

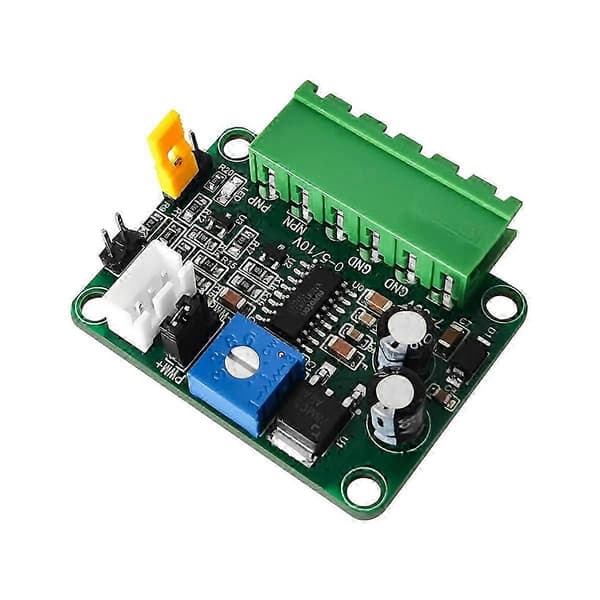

1. 0-5V eller 0-10V analog indgangsspænding til 0-100% PWM-signal. PWM-signalfrekvens 2KHZ-20KHZ område, maksimum er 20KHZ. Standard er minimum er 2KHZ. Standardfunktionen er 0-10V til 0-100% af 2KHZ PWM-signalet, kunder kan justere potentiometeret på kortet for at indstille den tilsvarende frekvensudgangsstørrelse i henhold til .

2. PWM-signal og spænding kan være proportional eller omvendt proportional med udgangen. (. positiv faseudgang eller omvendt faseudgang) 2 1.

3. Der er to typer PWM-signaler. De er -PWM-udgang og NPN-PWM-udgang. Blandt dem kan -PWM-udgang kun være 5V niveau, NPN-PWM-udgang har to slags 5V og 24V niveau. Når NPN-PWM-signal udsendes, understøtter det almindelig negativ forbindelse og almindelig positiv forbindelse, og der er to slags niveauer: 5V og 24V. Ved udgang af 24V niveau skal strømforsyningen være 24V.

4. Når -PWM-udgang, kan niveauet kun være 5V. Kun almindelig negativ ledningsføring kan tilsluttes MCU osv. Udgangs-PWM-signalfrekvensen er justerbar fra 2KHZ til 20KHZ, med 11 trin, svarende til 2KHZ, 4KHZ, 6KHZ, 8KHZ og 20KHZ. 2KHZ er standardfrekvensen.

5. modulindgangsstrømforsyning 7-30V. 200MA strøm kan være. Anbefalet strømforsyning 15-30VDC. 24VDC strømforsyning er påkrævet ved udgang af 24V niveau PWM-signal. reserveret til ekstern potentiometergrænseflade. Du kan få adgang til potentiometeret for at indstille PWM-udgangen, eksternt potentiometer til at justere behovet for tilpasning.



Størrelse: 45 x 47 x 18MM (inklusive dele)

Anvendelsen.

1. til PWM-motorhastighedskontrolinterfacekredsløb.

2. til instrumentering AD-interfacekonvertering.

Materiale: PCB

farve: som vist



Pakkeindhold:

1 x signalmodul



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
