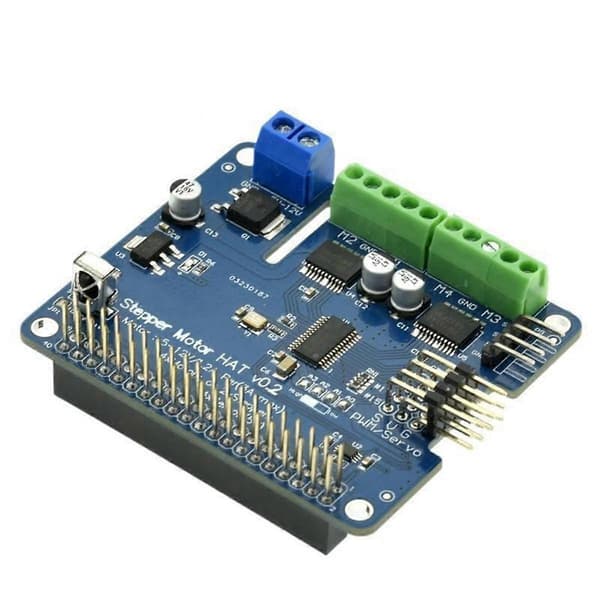

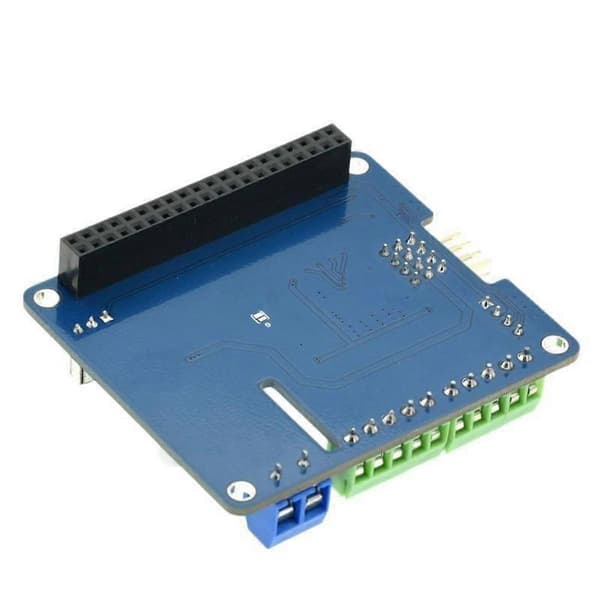

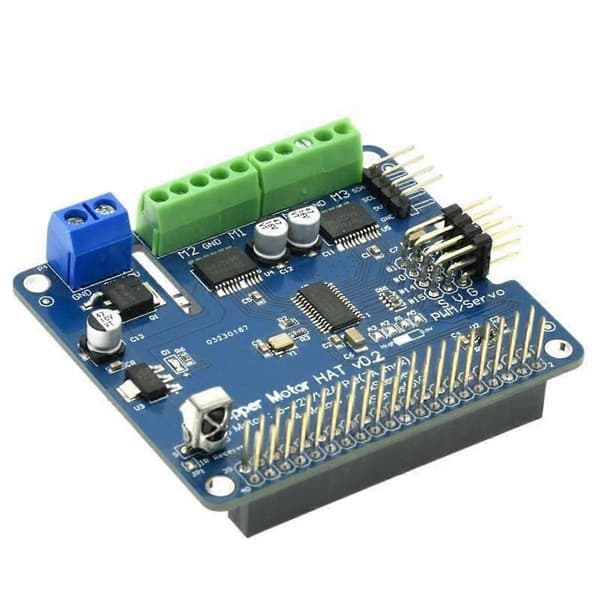

Produktintroduktion: Dette udvidelseskort er en fuldt udstyret robotudvidelsesversion på markedet, der kan understøtte flere motorer/stepmotorer/servoer (Stepper/Motor/Servo) samtidigt og kan stables for at udvide flere kontrolgrænseflader. Det er især velegnet til applikationer som DIY-robotter, smarte biler, robotarme, /tilte osv. Kontrolgrænsefladen anvender simpelthen I2C-grænsefladen og er kompatibel med 3,3/5V niveauer, så den er også velegnet til andre udviklingskort på markedet.

bemærk: På grund af forskellige partier kan produktets udseende, farve og trykte ord variere, hvilket ikke påvirker brugen.



Funktioner:

1. Enkelt strømforsyning, det normale arbejdsspændingsområde er 5V~12V; (Vælg den korrekte indgangsspænding og strøm i henhold til den motorstyringsspænding, du styrer)

2. Komplet data input/output via I2C-bussen for ,

3. En I2C-grænseflade, kompatibel med 5V niveau, kan styres af for eller andre udviklingskort

4. En I2C-grænseflade kan tilsluttes sensorer for at udvide applikationer

5. Udvidelseskortets adresse bestemmes af 4 adressestifter, og maksimalt 16 udvidelseskort kan bruges samtidigt.

6. Understøtter 16 PWM-kanaludgange og kan styre 16 servoer eller LED-lys.

7. 12-bit opløsning, justerbar PWM-frekvens op til 1,6 KHz, konfigurerbar push-pull eller open-drain udgang

8. Understøtter 4-vejs servo-interface og 3P standard interface for at lette tilslutning af servo og LED-lys.

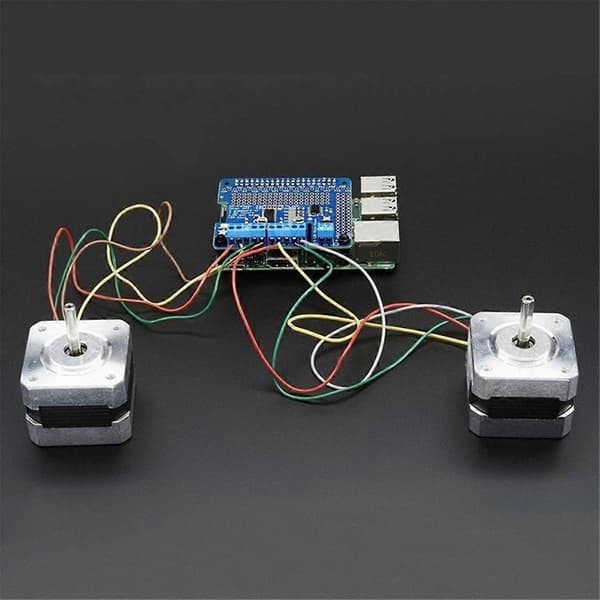

9. Understøtter 2-kanals 6V~12V stepmotorer, Understøtter 4-kanals 6V~12V reduktionsmotorer

10. Understøtter infrarød modtagefunktion for praktisk infrarød kontrol

spec:

Arbejdsspænding: 5V~12V

Interface: I2C

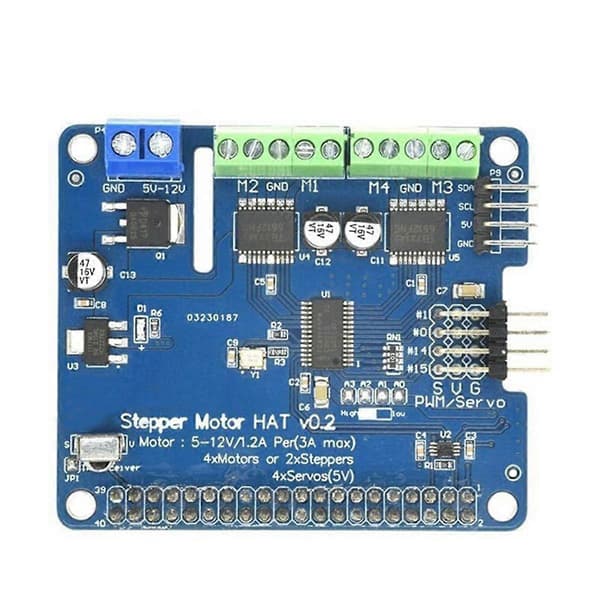

interface beskrivelse:

1. 4-vejs servo-interface (#0, #1, #14, #15)

2. 4-vejs motor-interface (M1, M2, M3, )

3. 2-vejs stepmotor-face (M1+M2, M3+)

4. I2C-interface

size: 65 x 56 x 21mm

Materiale: PCB

colour: blue



Pakkeindhold:

1 x Udvidelseskort



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
