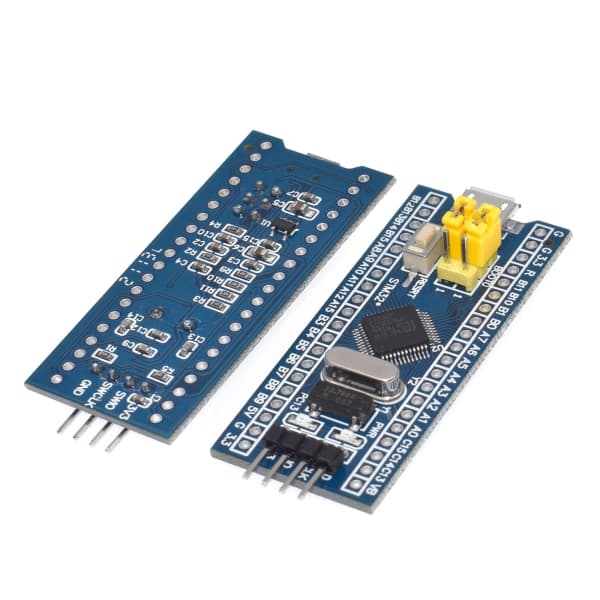

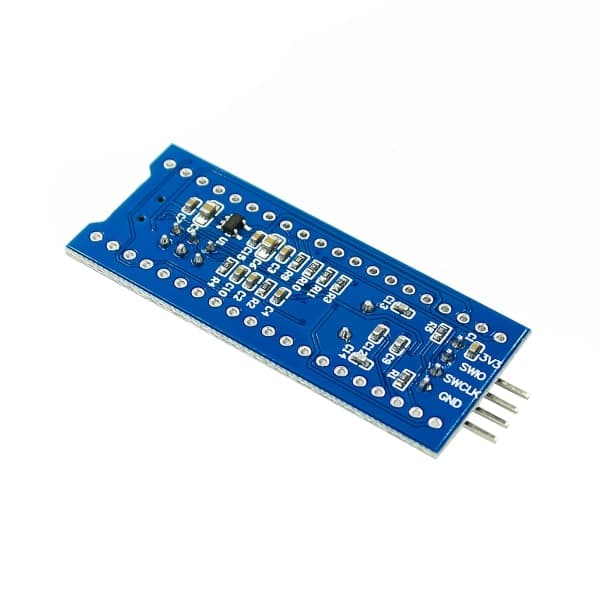

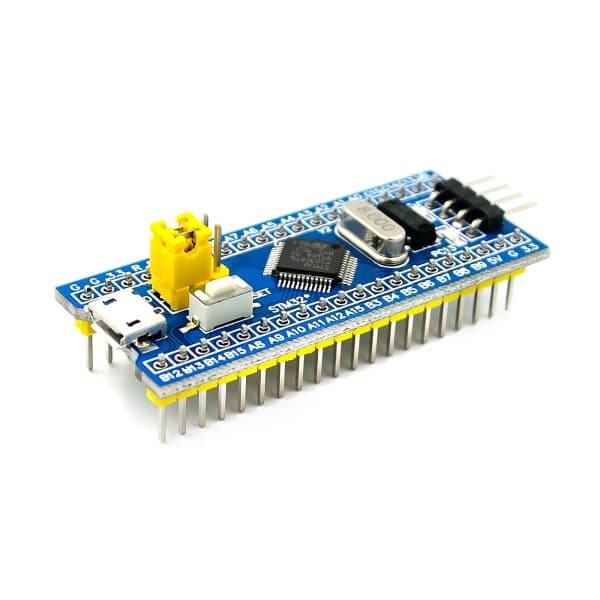

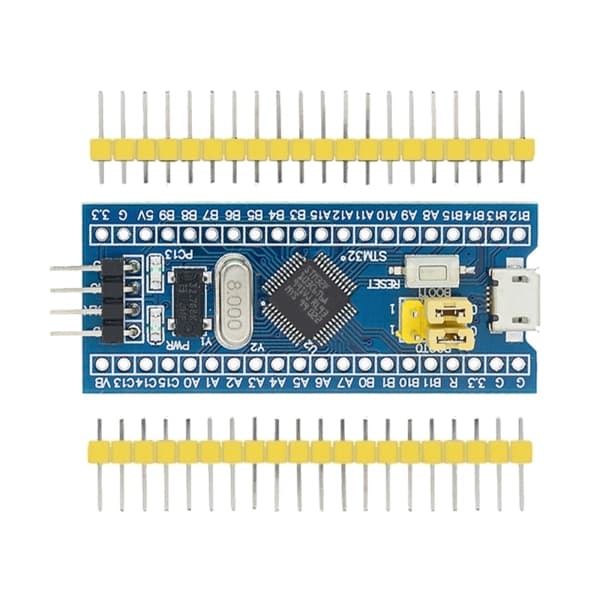

Funktioner:
helt ny og af høj kvalitet
1, kortet baseret på den mest grundlæggende MCU-kreds, 8M og 32768 krystalkreds, USB-strøm.
2, kernekortet er opdelt i to rækker, der fører til alle I/O-porte.
3, med SWD-simuleringsfejlfinding nedlastningsgrænseflade, enkel og bekvem, fejlfindingshastighed.
4, brugen af Mirco USB-grænseflade, du kan lave USB-kommunikation og strøm, USB-grænseflade, til den almindelige Andrews mobiltelefonopladergrænseflade.
6, Nem at starte, mere stabil.
Specifikationer:
Chip: 32F103C8T6/32F103C6T6 (valgfri)
Kerne: ARM 32-bit Cortex-M3 CPU
Størrelse: ca. 22,5 mm x 53 mm / 0,88 x 2,09 tommer
Fejlfindingstilstand: SWD
Antal ben: 48;
Kerne: Cortex-M3;
Driftsfrekvens: 72 MHz;
Lagerressourcer: 64K Byte Flash, 20KByte SRAM;
Grænsefladeressourcer: 2x SPI, 3x USART, 2x I2C, 1x CAN, 37x I/O-porte,
Analog-til-digital konvertering: 2x ADC (12-bit / 16-kanal)
Timere: 3 generelle timere og 1 avanceret timer
Fejlfinding Nedlastning: Understøtter JTAG/SWD-fejlfindingsgrænseflade til download, understøtter IAP.
2, RT9193: 3,3V regulatorchip, maksimal effekt på 300 mA.
CHIP 32F103C6T6 Beskrivelser:
Grænsefladebeskrivelse:
1, SWD-grænseflade: understøtter simulering, download og fejlfinding.
2, Mirco USB-grænseflade: strøm og USB-kommunikation, understøtter ikke download.
3, USART1-grænseflade: USART1 kan bruges til at downloade programmet, eller bruge USART1 til kommunikation.
4, MCU-ben-grænseflade: fører alle I/O-portben, let at forbinde med perifere enheder.
5, 5V og 3,3V strøm og output-grænseflade: bruges normalt i ekstern strøm, eller med andre moduler til fælles jordbehandling
Bemærk:
På grund af problemer med lyseffekter og optagelsesvinkler vil der være nogle tolerancer i produktet, forstå venligst.
Tillad venligst 0-1 cm fejl på grund af manuel måling.
Pakken indeholder:

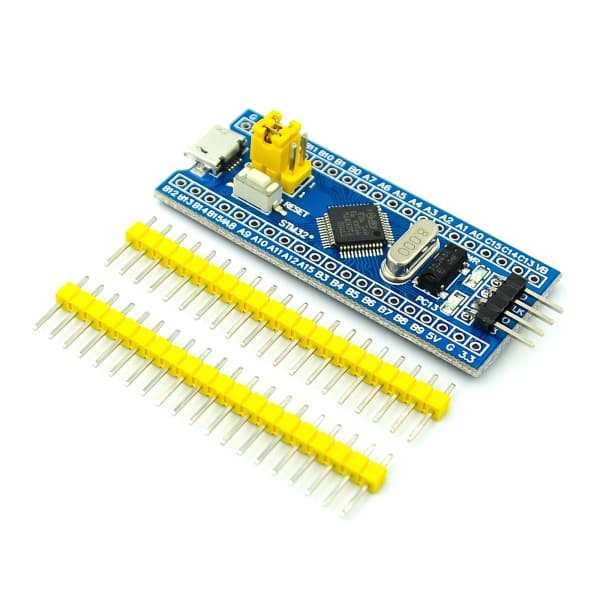

1 stk x STM32F103 bundkort
