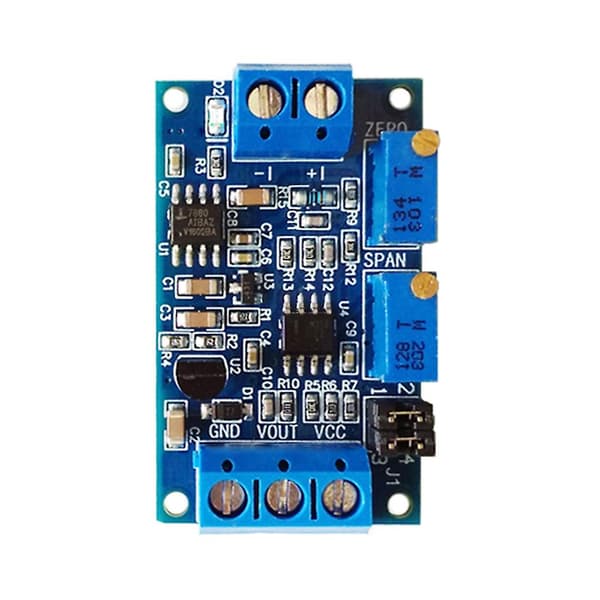

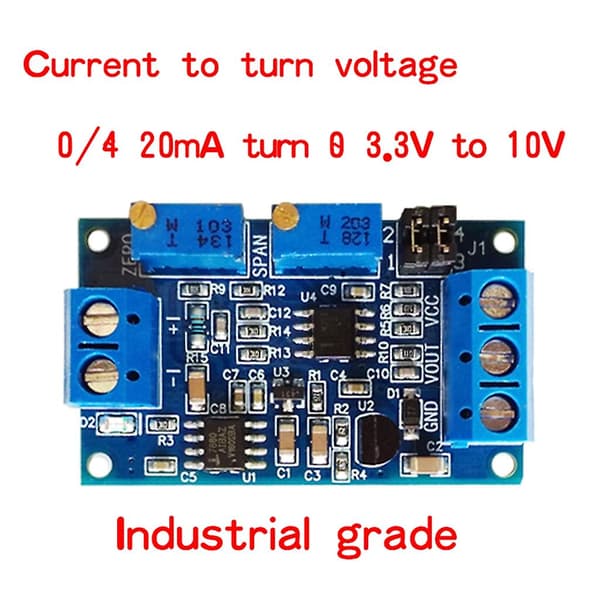

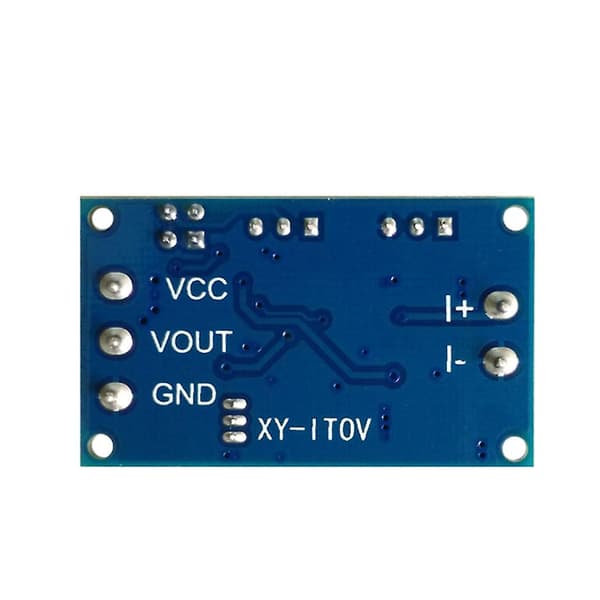

Beskrivelse:
I processen for kredsløbssignaloverførsel vil spændingssignalet stige med overførselsafstanden bliver svag, brugen af strømoverførsel kan undgå signalafsvækkelsen. Dette modul bruges til enden af strømsignaloverførslen, signalet til et spændingssignal for enkelchipsdetektering. Strøm input understøtter 4-20Ma, 0-20mA, spænding output understøtter 0-3.3V 0-5V 0-10V

Funktioner:
Bredt forsyningsspændingsområde, udgangsspændingen for at understøtte flere områder
Nul og interval kan justeres
Høj stabilitet, god linearitet, industriel kvalitet
Strømsignalprøveudtagningsmodstand med høj præcision farveringmodstand, høj præcision, temperaturdrift lille, høj effekt

Brugsanvisning:
1. Modul i henhold til definitionen af ledninger, forsyningsspænding 7-36V (hvis udgangen til 10V, skal forsyningsspændingen være større end 12V)
2. Efter opstart bør indikatoren for D2 være tændt, ellers skal du kontrollere linjeforbindelsen. Bestyrelse med omvendt for beskyttelse, omvendt brænder ikke.
3. Når strømmen input er den mindste (0mA eller 4mA), juster ZERO-potentiometeret, så VOUT-udgangen er den mindste (0,0V eller anden spænding)
4. Når strømmen input er ved maksimum (20mA), juster SPAN-potentiometeret, så VOUT-udgangen er den maksimale (3,3V eller 5V eller 10V, udgangen kan være så lav som 2,5V, når input er 4-20ma)

I henhold til dine behov, gennem bygellåget for at vælge det passende interval:
4--20ma: 0-2,5V interval: J1 1,2 fod kort, 3,4 fod kortsluttet
0 - 3,3V interval: J1 1,2 fod af, 3,4 fod af
0 - 5,0V interval: J1 1,2 fod kort, 3,4 fod kortsluttet
0--10.0V interval: J1 1,2 fod kort, 3,4 fod af
0--20ma: 0--3.3V interval: J1 1,2 fod kort, 3,4 fod kortsluttet
0 - 5,0V interval: J1 1,2 fod kort, 3,4 fod kortsluttet
0--10.0V interval: J1 1,2 fod kort, 3,4 fod af

Størrelse: 4.2x2.5cm/1.65x0.98inch
Antal: 1 stk

Bemærk:
Tillad 1-3 mm fejl på grund af manuel måling. sørg for, at du ikke har noget imod det, før du byder
På grund af forskellen mellem forskellige skærme afspejler billedet muligvis ikke varens faktiske farve. Tak!

Pakkeindhold:
1 stk x strøm til spændingsmodul
