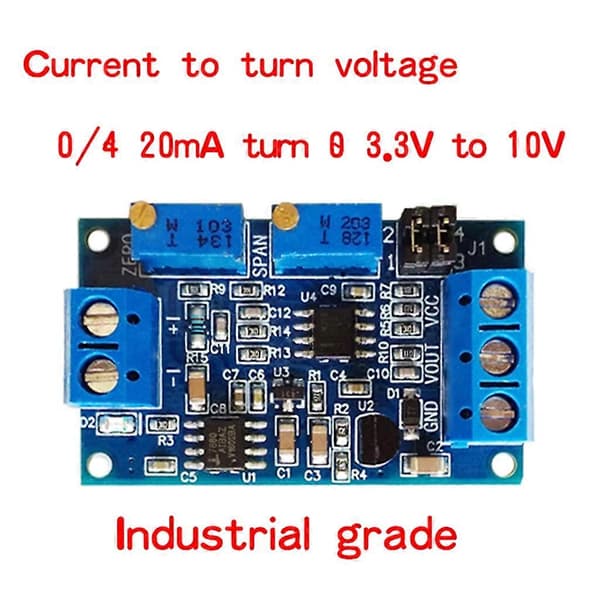

Beskrivelse:

I processen med kredsløbssignaltransmission vil spændingssignalet stige med transmissionsafstanden og blive svagere. Brugen af strømtransmission kan undgå, at signalet svækkes. Dette modul bruges til enden af strømsignaltransmissionen, signalet omdannes til et spændingssignal til single-chip detektion. Strømindgang understøtter 4-20Ma, 0-20mA, spændingsudgang understøtter 0-3.3V 0-5V 0-10V



Funktioner:

Bredt forsyningsspændingsområde, udgangsspændingen understøtter flere områder

Nul og område kan justeres

Høj stabilitet, god linearitet, industriel kvalitet

Strømsignalprøveudtagningsmodstand med høj præcision farveringmodstand, høj præcision, temperaturdrift lille, høj effekt

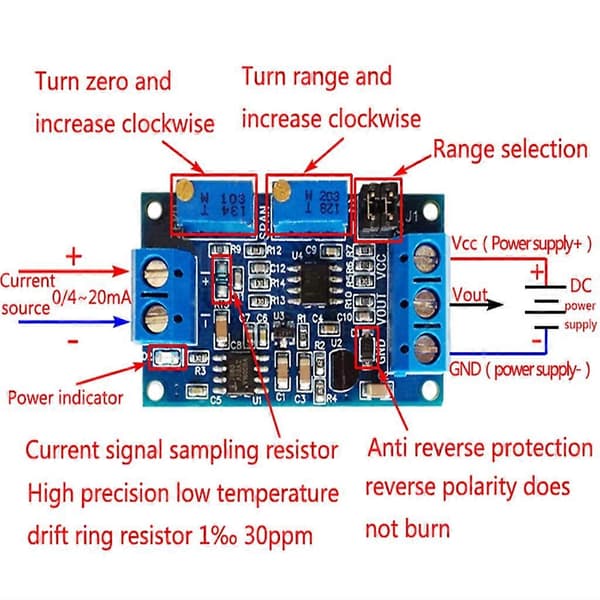

Brugsanvisning:

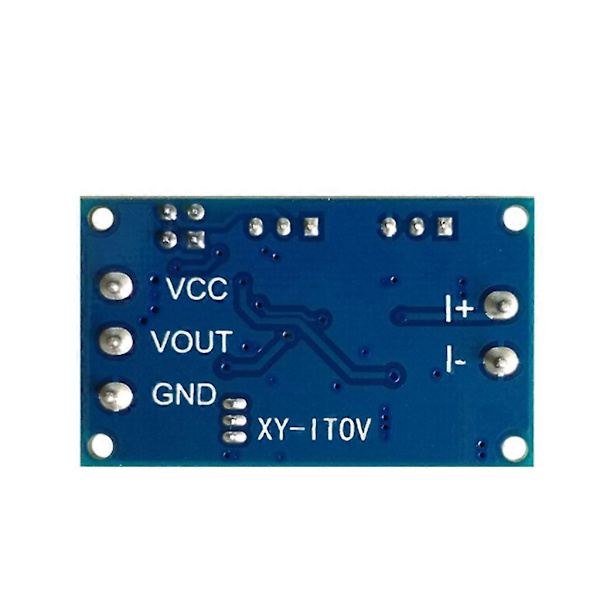

1. Modul i henhold til definitionen af ledninger, forsyningsspænding 7-36V (hvis udgangen er til 10V, skal forsyningsspændingen være større end 12V)

2. Efter tænding skal for D2-indikatoren lyse, ellers skal du kontrollere linjeforbindelsen. Kort med omvendt for beskyttelse, omvendt brænder ikke.

3. Når strømindgangen er minimum (0mA eller 4mA), justeres ZERO-potentiometeret, så VOUT-udgangen er minimum (0,0V eller anden spænding)

4. Når strømindgangen er maksimal (20mA), justeres SPAN-potentiometeret, så VOUT-udgangen er maksimal (3,3V eller 5V eller 10V, udgangen kan være så lav som 2,5V, når indgangen er 4-20ma)



I henhold til dine behov, gennem jumperhætten for at vælge det passende område:

4--20ma: 0-2.5V område: J1 1,2 fod kort, 3,4 fod kortsluttet

0 - 3.3V område: J1 1,2 fod slukket, 3,4 fod slukket

0 - 5.0V område: J1 1,2 fod kort, 3,4 fod kortsluttet

0--10.0V område: J1 1,2 fod kort, 3,4 fod slukket

0--20ma: 0--3.3V område: J1 1,2 fod kort, 3,4 fod kortsluttet

0 - 5.0V område: J1 1,2 fod kort, 3,4 fod kortsluttet

0--10.0V område: J1 1,2 fod kort, 3,4 fod slukket

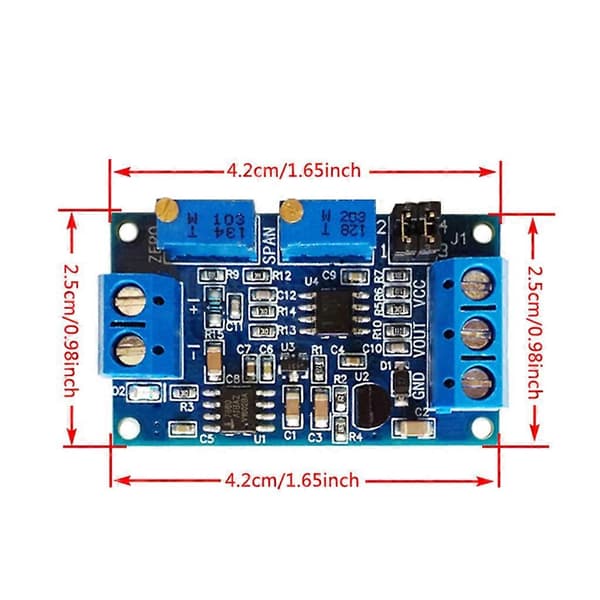

Størrelse: 4.2x2.5cm/1.65x0.98inch

Mængde: 1 stk



Bemærk:

Tillad venligst 1-3 mm fejl på grund af manuel måling. Sørg for, at du ikke har noget imod det, før du byder

På grund af forskellen mellem forskellige skærme afspejler billedet muligvis ikke varens faktiske farve. Tak skal du have!



Pakkeindhold:

1 stk x strøm til spændingsmodul
