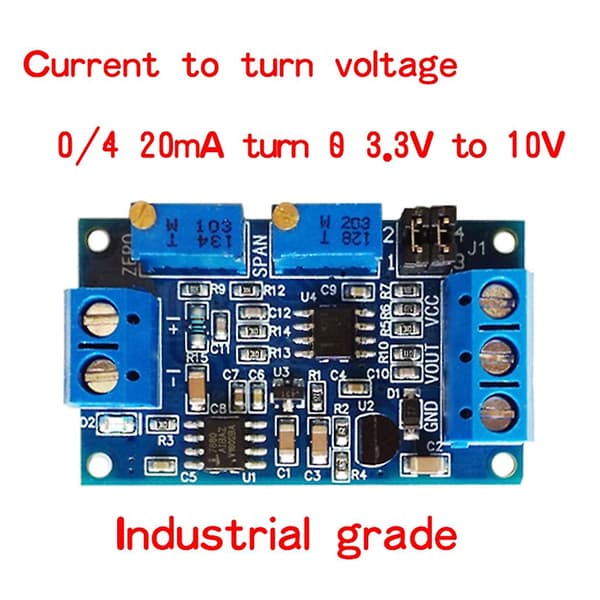

Beskrivelse:
I processen med kredsløbssignaltransmission vil spændingssignalet stige med transmissionsafstanden og blive svagere. Brugen af strømtransmission kan undgå, at signalet svækkes. Dette modul bruges til enden af strømsignaltransmissionen, signalet omdannes til et spændingssignal til single-chip detektion. Strømindgang understøtter 4-20Ma, 0-20mA, spændingsudgang understøtter 0-3.3V 0-5V 0-10V

Funktioner:
Bredt forsyningsspændingsområde, udgangsspændingen understøtter flere områder
Nul og område kan justeres
Høj stabilitet, god linearitet, industriel kvalitet
Strømsignalprøveudtagningsmodstand med høj præcision farveringmodstand, høj præcision, lille temperaturdrift, høj effekt

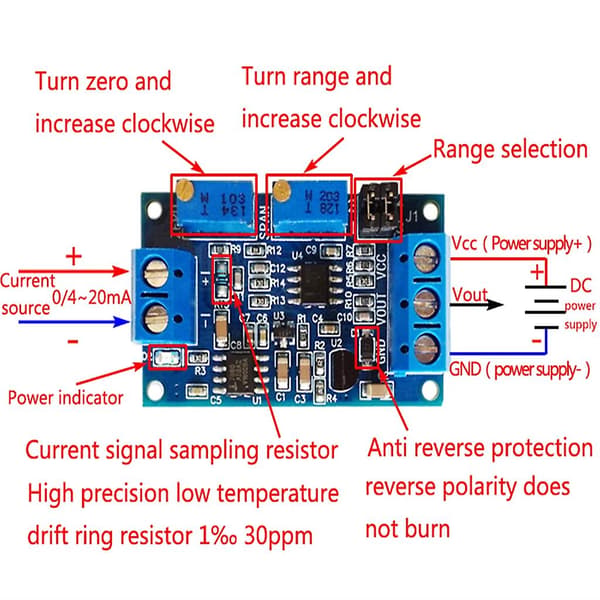

Instruktioner til brug:
1. Modulet i henhold til definitionen af ledningsføring, forsyningsspænding 7-36V (hvis udgangen er 10V, skal forsyningsspændingen være større end 12V)
2. Efter tænding skal indikatoren for D2 lyse, ellers skal du kontrollere linjeforbindelsen. Kort med omvendt for beskyttelse, omvendt brænder ikke.
3. Når strømindgangen er minimum (0mA eller 4mA), justeres ZERO-potentiometeret, så VOUT-udgangen er minimum (0,0V eller anden spænding)
4. Når strømindgangen er maksimal (20mA), justeres SPAN-potentiometeret, så VOUT-udgangen er maksimal (3,3V eller 5V eller 10V, udgangen kan være så lav som 2,5V, når indgangen er 4-20mA)

I henhold til dine behov, gennem jumperhætten for at vælge det passende område:
4--20mA: 0-2.5V område: J1 1,2 ben kort, 3,4 ben kortsluttet
0 - 3.3V område: J1 1,2 ben af, 3,4 ben af
0 - 5.0V område: J1 1,2 ben kort, 3,4 ben kortsluttet
0--10.0V område: J1 1,2 ben kort, 3,4 ben af
0--20mA: 0--3.3V område: J1 1,2 ben kort, 3,4 ben kortsluttet
0 - 5.0V område: J1 1,2 ben kort, 3,4 ben kortsluttet
0--10.0V område: J1 1,2 ben kort, 3,4 ben af

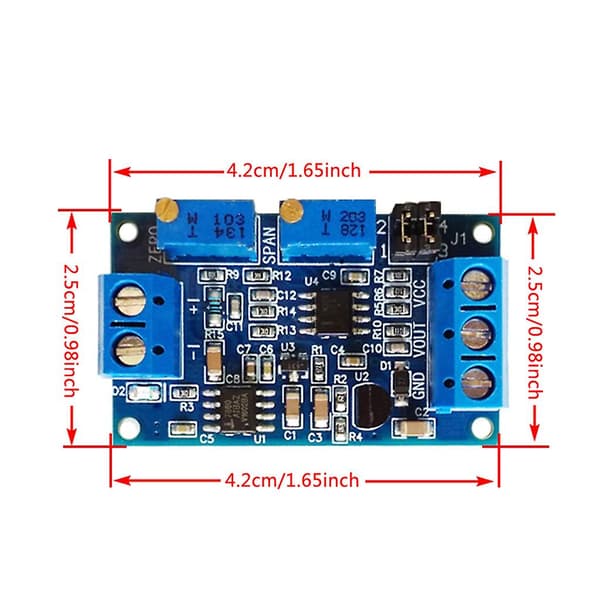

Størrelse: 4.2x2.5cm/1.65x0.98inch
Antal: 1 stk

Bemærk:
Tillad venligst 1-3 mm fejl på grund af manuel måling. Sørg for, at du ikke har noget imod det, før du byder
På grund af forskellen mellem forskellige skærme afspejler billedet muligvis ikke varens faktiske farve. Tak skal du have!

Pakkens indhold:
1 stk x Strøm til spændingsmodul
