1、Gensidig induktans strømovervågning, høj strømdetekteringsnøjagtighed, stabil ydeevne, sikker isolering af input og output.
2、Den målte strøm AC: 0-10A / 20A / 50A, 0-100A / 150A / 200A kan vælges.
3、Outputsignal DC: 0-5V / 0-10V / 4-20mA tre former er tilgængelige.
4、Installation og brug er nem og bekvem, der er ikke behov for at forbinde dc-serien i kredsløbet under måling.
5、Gennemgående hjertestrukturdesign, isolationsspænding op til 2000V AC.

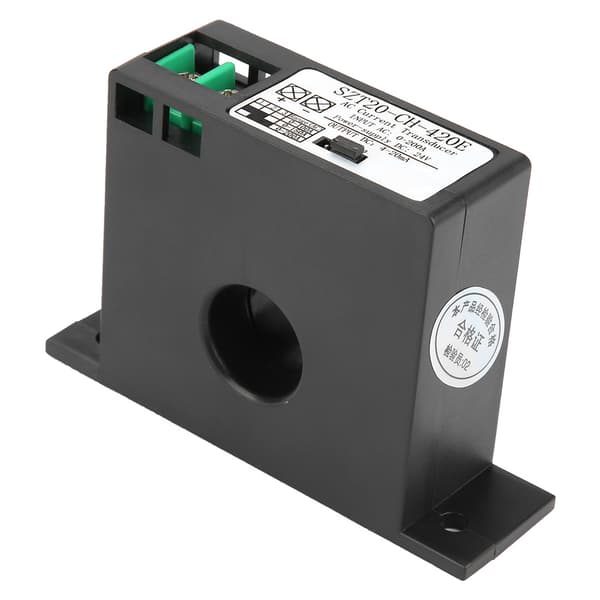

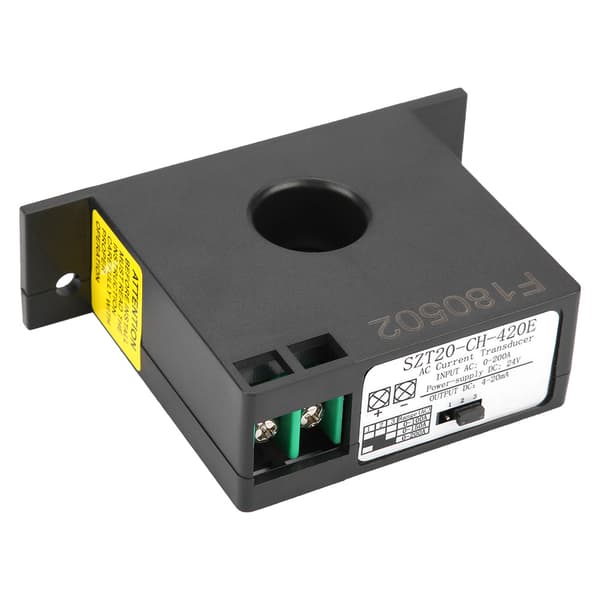

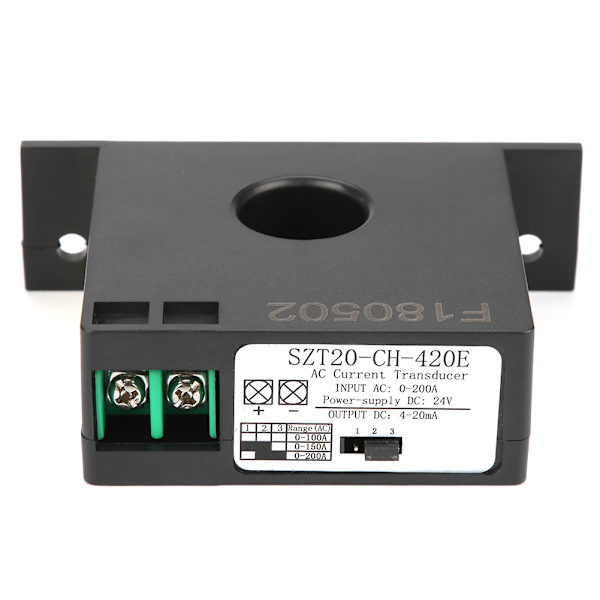

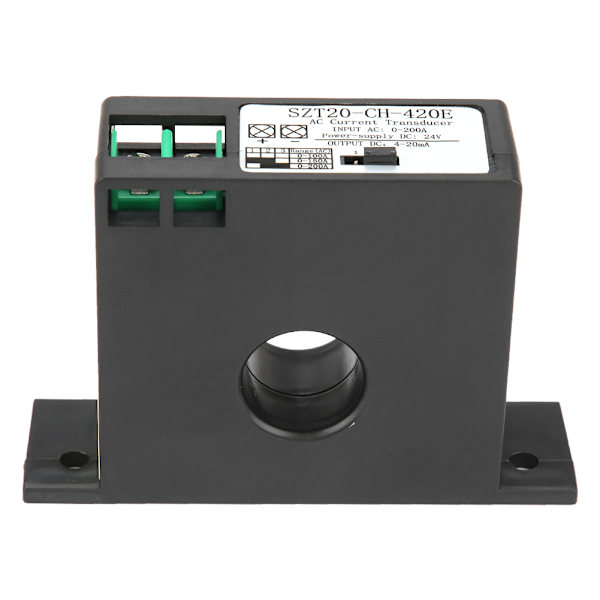

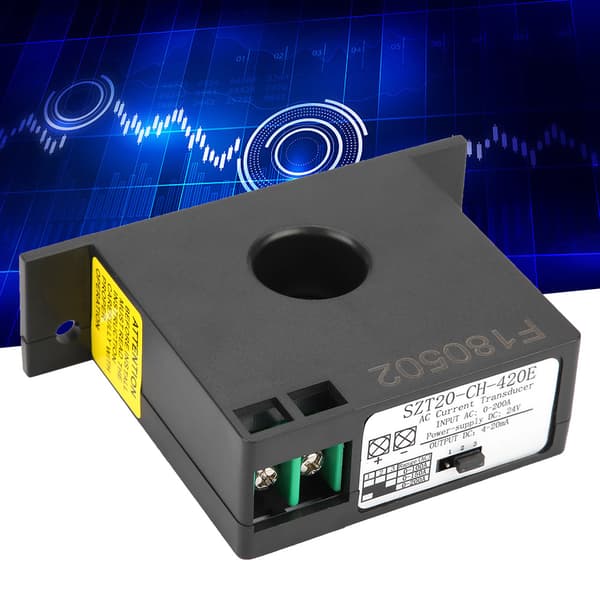

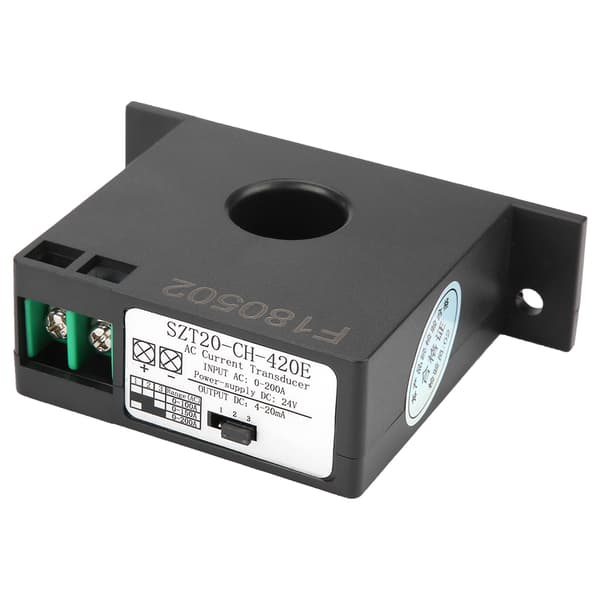

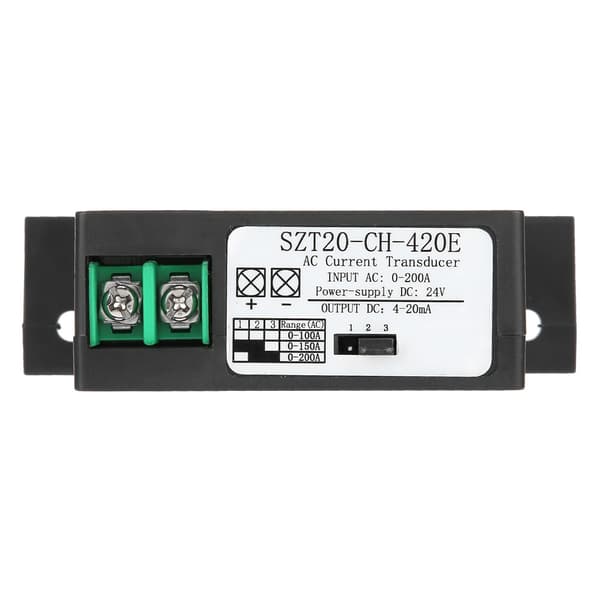

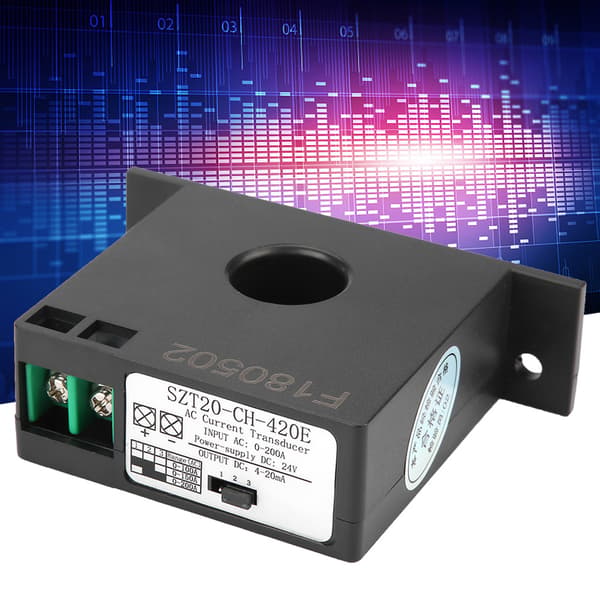

SZT20-CH-420E AC-strømtransduceren giver realtidsisoleret måling af AC-strøm i nettet eller kredsløbet og konverterer det til et 0-5V/0-10V eller 4-20mA DC-strømudgangssignal. Den kan parres med forskellige AD'er og udgøre forskellige digitale centraliserede indsamlingssystemer. Eller output til PLC'en for at danne et automatisk kontrolsystem, eller for at matche de traditionelle analoge og digitale indikeringsinstrumenter, vis den målte værdi.\r
\r
Funktioner:\r
1. Gensidig induktans strømovervågning, høj strømdetekteringsnøjagtighed, stabil ydeevne, sikker isolering af input og output.\r
2. Den målte strøm AC: 0-10A / 20A / 50A, 0-100A / 150A / 200A kan vælges.\r
3. Outputsignal DC: 0-5V / 0-10V / 4-20mA tre former er tilgængelige.\r
4. Installation og brug er nem og bekvem, der er ikke behov for at forbinde dc-serien i kredsløbet under måling.\r
5. Gennemgående hjertestrukturdesign, isolationsspænding op til 2000V AC.\r
6. Magnetisk hysterese mindre end 1%, kan bruges under stærke magnetfeltforhold.\r
7. Det ydre kabinet er lavet af selvslukkende materiale, sikkert og holdbart.\r
8. Det bruges til AC-strømovervågning, detektion, strømoverbelastningsbeskyttelse og bruges også som en elektronisk kontakt til automatiske kontrolsystemer. \r
9. Det er velegnet til forskellige applikationer, der kræver strøm- og spændingskonvertering.\r
10. Det har karakteristika af stærk overbelastningsevne, høj præcision, høj isolering, høj sikkerhed, lavt strømforbrug og stærk anti-interferensevne.\r
\r
Specifikation:\r
Produktnavn: AC Strømtransmitter\r
Model: SZT20-CH-420E\r
Strømforsyning:\r
Spændingsoutputtype, selvforsyning kræver ikke ekstern strøm.\r
Strømudgangstype kræver ekstern DC: 24V ± 10%\r
Input gennemføringsstrøm (AC):\r
0-10A / 20A / 50A (SZT15-serien) \r
0-100A / 150A / 200A (SZT20-serien)\r
Outputtype (DC):\r
Spændingsoutputtype: 0-5V/10V\r
Strømudgangstype: 4-20mA\r
Slå til minimum:\r
0,5±0,2A (rund type)\r
1,5±0,2A (klemmetype)\r
Maksimal strøm gennem strøm: 2100%, fødestrømmen må ikke overstige 2100% af den nominelle værdi\r
Strømforbrug: ≤1W\r
Bånd: ≤1%\r
Nøjagtighed: ±1%\r
Maksimal lækstrøm: ≤0,1mA\r
Linearitet: 10%-100%\r
Responstid: ≤200ms\r
Gennem hjertetråddiameter: 0,35-20mm\r
Arbejdstemperatur: -20-60 °C\r
Arbejdsfugtighed: 5-95% (ingen kondens)\r
Kabinetmateriale: selvslukkende materiale ABS (Cycolac 94v-0)\r
\r
Isolationsspænding: 2000VAC 50/60Hz 1min \r
\r
\r
\r
\r
\r
\r
Pakkeliste: \r
1 * AC Strømtransducer\r
\r
\r
\r
Arbejdsprincip:\r
1. Baseret på elektromagnetisk induktion vil induktiv strøm blive genereret, når strømmen i kredsløbet ændres. Transformer stor strøm til standard lille strøm gennem transformer,\r
2. Gennem relevant signalbehandlingskredsløb og outputkontrolkredsløb kan dc-strømsignalet på 0-5/10V eller 4-20mA outputtes og transmitteres til det næste niveau system.\r
