Motordriver: 9V-42V DC strømforsyning, H-bro bipolær konstant fase strømstyring. Den maksimale 4.0A af de otte typer udgangsstrøm.

Motordriver: Energibesparende semi-automatisk strømspærrefunktion, indbygget temperaturbeskyttelse og overstrømsbeskyttelse. De største 32 underopdelinger af de 6 modeller er valgfrie.

Trindemotor: 40Ncm holdemoment; Nominel strøm 1.7A og modstand 1.5ohm; 1.8 . trin vinkel; bipolær 4-trådet.

Tips: Sørg for, at motoren er forbundet til en konstant strøm eller chopper drive controller, før du tester motoren. At forbinde motoren direkte til en strømforsyning vil beskadige motoren. Kun klokkepulssignalet kan drive en to-faset bipolær trindemotor for at opnå lav vibration, høj effektivitet arbejde.

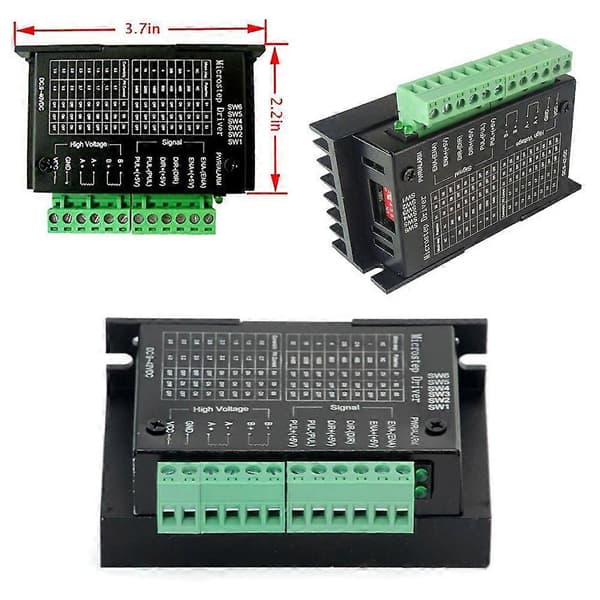

TB6600 Trindemotor Driver:

Enkeltchip bipolær sinus mikrostep trindemotor driver.

Ny BiCD 0.13 nm proces. Op til 42V.

5 underopdelingstilstand (1/1,1/2,1/4,1/8,1/16,1/32).

Udgangsstrøm: IOUT=4.0A(, i 100ms).

Nominel udgang: IOUT=3.5 A

Modstand(a+)=0.4

Alarmudgangspinsstrøm: Ialert=1mA

Overvågningsudgangspin(MO): Imo=1mA

Gennembrud af den traditionelle, enkelt strømforsyning.

Indbygget overophedningsbeskyttelse(TSD)kredsløb.

Underspændingsbeskyttelse, indbygget(UVLO)kredsløb.

Indbygget overstrømsdetektion(ISD),kredsløb.

Kan styre 2-faset trindemotor frem og tilbage rotation, med 1-2,W1 -2,2W1 -2,4W1 -2 fase excitation tilstand.

Nema 17 Trindemotor:

Motortype: Bipolær Trindemotor

Fasemodstand: 1.5Ohm

Faseinduktans: 2.8mH

Holdmoment: 2.2N.cm

Rotorinerti: 54g.cm2

Holdmoment: 40N.cm

Trin vinkel: 1.8

Motorvægt: 280g

Trin vinkel nøjagtighed: + -5%(fuldt trin, uden belastning)

Modstandsnøjagtighed: + -10%

Induktansnøjagtighed: + -20%

Temperaturforøgelse: 80deg Max(nominel strøm, 2 faser tændt)

Omkringgivende temperatur: -20deg-+50deg

Isolationsmodstand: 100M Min, 500VDC

Isolationsstyrke: 500VAC i et minut

Forbindelse: Rød(A+), Grøn(A-), Gul(B+), Blå(B-)

farve: Sort+sølv

Materiale: ABS+metal

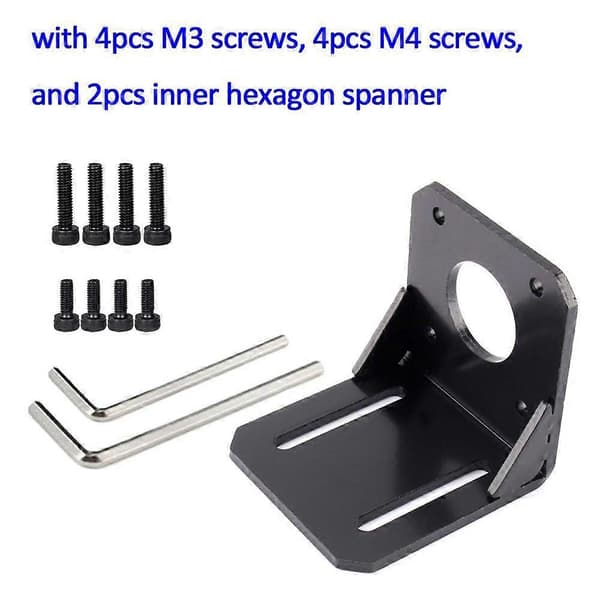

Pakkeindhold:

1 * TB6600 Motordriver

1 * Nema 17 Motor

1 * Monteringsbeslag

4 * Skruer

4 * M3 Skruer

2 * Indre sekskantnøgle

Kun ovenstående pakkeindhold, andre er ikke inkluderet.

Bemærk: Lys og forskellige skærme kan forårsage, at farven på varen i billedet er lidt anderledes end den virkelige ting. Den tilladte målefejl er +/- 1-3cm.
