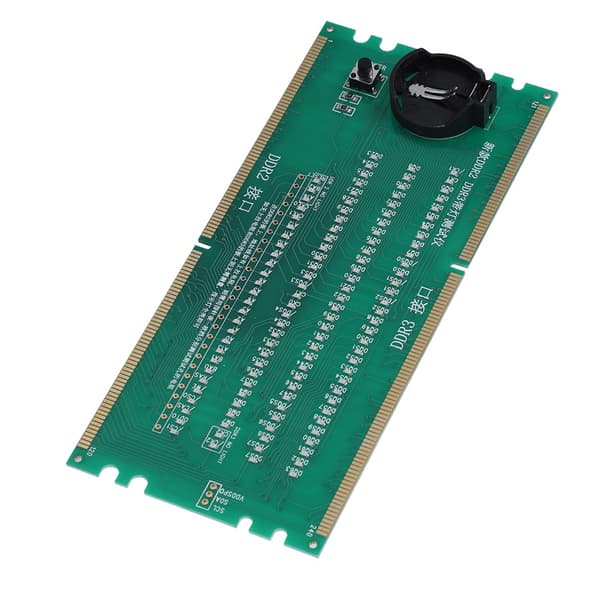

Vi er glade for at præsentere vores bundkortstestkort, der er designet til at understøtte Intel- og AMD-bundkort med DDR2- og DDR3-grænseflader uden behov for en ekstern strømforsyning.

Dette testkort har LED-indikatorer, der kan hjælpe med at diagnosticere åbne og kortslutninger i datalinjens adresselinje, hvilket gør det perfekt til at reparere bundkort, der ikke tænder. Bemærk, at på grund af forskellige bundkortsdesign kan nogle lamper ikke lyse. I sådanne tilfælde kan du bruge det samme bundkort til at fastslå fejlen.

Når du tester bundkortet til DDR3, hvis alle lamper på testkortet er helt tændt, indikerer det, at bundkortet fungerer normalt, og der er ikke behov for at teste modstanden på adresselinjen.

Testkortet er fremstillet af høj kvalitet PCB-materiale og har gennemgået varmebehandling for øget hårdhed og holdbarhed. Den er kompatibel med stationære bundkort og har en kompakt størrelse på 13,3 * 6 * 1 cm / 5,2 * 2,4 * 0,4 tommer. Den vejer cirka 28g.

I pakken medfølger et testkort. For at bruge testkortet skal du blot installere et 3V (CR2032) batteri og teste hver hukommelsesslot på det tilsvarende DDR2- eller DDR3-bundkort. Tryk på knappen på testkortet for at aktivere det. Hvis alle testlamper er lyse og har samme lysstyrke, indikerer det, at signallinjen er normal. Hvis noget lys ikke lyser eller lyser anderledes, tyder det på en åben kredsløb eller kortslutningsfejl i den signalledning.

Bemærk, at når du tester DDR2-bundkort, er det vigtigt at udelukke pull-up-modstande på adresselinjen. Hvis alle lamper er helt tændt, indikerer det, at adresselinjen er normal. Hvis der er pull-up-modstande, vil de tilsvarende lamper lyse, hvilket indikerer udelukkelse, men ingen åben kredsløb. Yderligere test med en pekartabell kan hjælpe med at afgøre, om der er en BGA-adresselinje åben.

For at afgøre, om der er en BGA-lodbar PCB eller brudt tråd, skal du bruge pekartabellen i X1-indstillingen (en ohm). Tilslut den sorte bordpen til bundkortet og mål DDR2-adresselinjens målehuller med den røde bordpen. Hvis der er en større svingning, tyder det på tilstedeværelsen af en BGA-lodbar PCB eller brudt trådfejl.
