Funktioner:

Splinterny og høj kvalitet

Kompatibiliteten er højest sammenlignet med almindelige TFT Shields, som bruger modstande eller buffer til at \"skifte\" 5V til 3,3V. Kompatibilitetsproblemer kan opstå, når denne metode bruges til at oversætte IO-niveau til 3,3V, især ved høj skrivehastighed

For mega- er 3,3V 150mA, outputtet er muligvis ikke nok til at drive større skærme (f.eks. 7\", 5\" LCD-moduler). Derfor har dette shield en indbygget 1A 3,3V regulator til at levere nok strøm til skærmen.

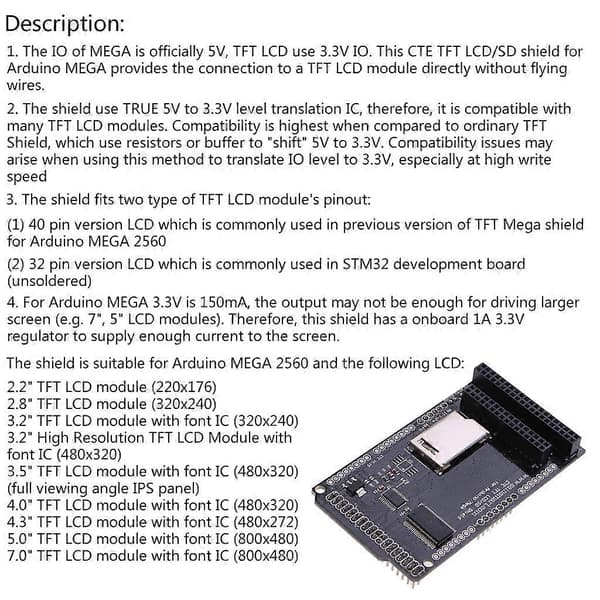

IO for mega- er officielt 5V, TFT LCD bruger 3,3V IO. Dette Cte TFT LCD/SD shield til mega- giver forbindelsen til et TFT LCD-modul direkte uden flyvende ledninger.

Shieldet passer til to typer TFT LCD-modulers pinout: (1) 40-pin version LCD, som almindeligvis bruges i tidligere versioner af TFT mega- shield til mega- 2560 (2) 32-pin version LCD, som almindeligvis bruges i Stm32 udviklingskort (usolgt)

Shieldet bruger True 5V til 3,3V niveauoversættelses IC, derfor er det til mange TFT LCD-moduler.



Specifikationer:

Størrelse: ca. 95 mm/3,74 tommer

Shieldet er til mega-2560 og følgende LCD:

2,2\" TFT LCD-modul (220x176)

2,8\" TFT LCD-modul (320x240)

3,2\" TFT LCD-modul med font IC (320x240)

3,2\" Høj Opløsning TFT LCD-modul med font IC (480x320)

3,5\" TFT LCD-modul med font IC (480x320) (fuld betragtningsvinkel IPS-panel)

4,0\" TFT LCD-modul med font IC (480x320)

4,3\" TFT LCD-modul med font IC (480x272)

5,0\" TFT LCD-modul med font IC (800x480)

7,0\" TFT LCD-modul med font IC (800x480)



Bemærk:

På grund af problemer med lyseffekter og optagevinkler vil der være visse tolerancer i produktet, forstå venligst.

Tillad venligst 0-1 cm fejl på grund af den manuelle måling.



Pakken indeholder:

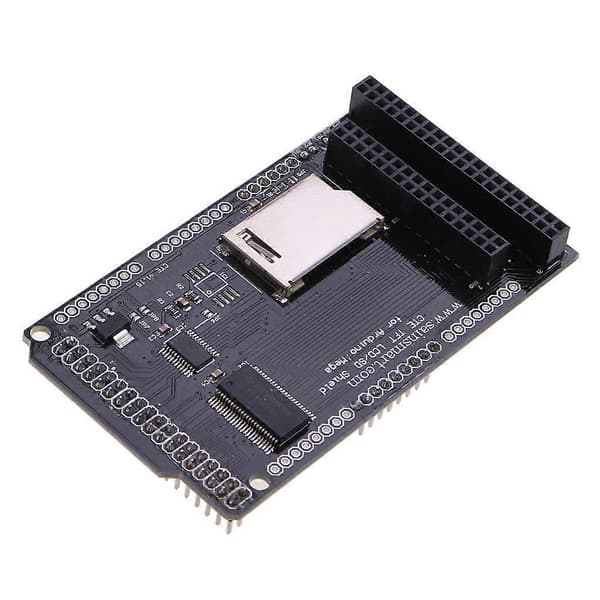

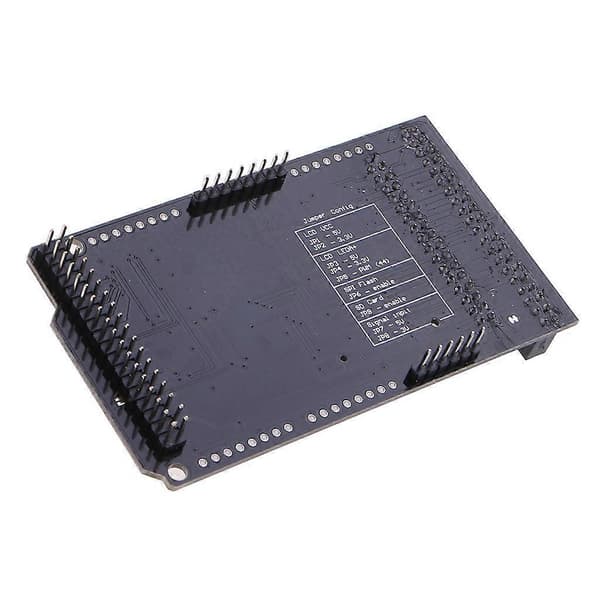

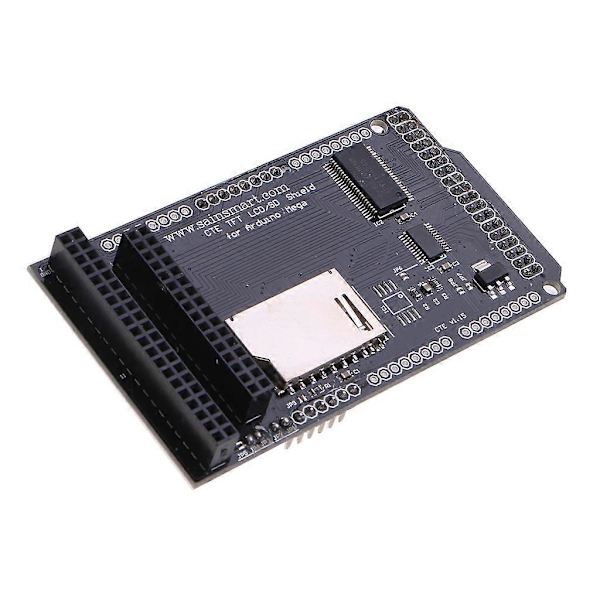

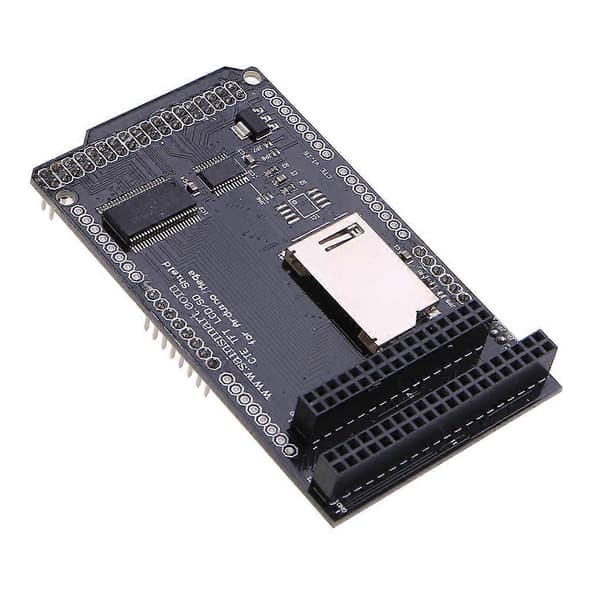

1 X TFT/SD Shield Udvidelseskort
