Beskrivelse

Hovedformål: Den kan bruges til Raspberry Pi 2B/3B/3B+/4B hele udvalget af udviklingskort, til Arduino, C51, STM32 og andre platforme. Raspberry Pi leverer programmer, der kan vise CPU, temperatur, hukommelse, harddiskbelægning, IP-adresse og andre oplysninger. OLED-skærmens stiftliste er blevet loddet, og den færdige linje er valgfri, som kan tilsluttes direkte til Raspberry Pi.

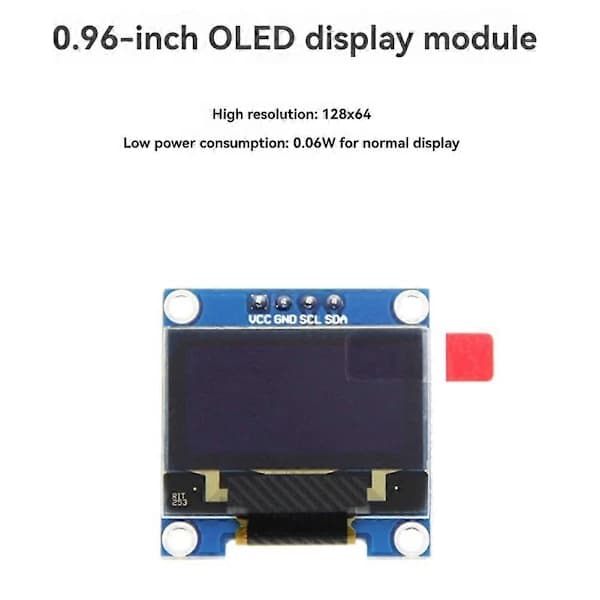

Høj opløsning: 128x64 (samme opløsning som 12864, høj PPI); Betragtningsvinkel: større end 160°

Strømforbrug: normal visning 0.06w (meget lavere end TFT-skærm)

Bred spændingsforsyning (3V-5V), kompatibel med 3.3V og 5V niveau logik, uden niveauomregningschip

IIC-grænseflade behøver kun 2 IO for at tændes nemt. Arbejdstemperaturområdet er industriel kvalitet (-20℃-70℃); Processtandarder af militær kvalitet, langsigtet stabilt arbejde.



Brugervejledning:

1. Korrekt kabelføring

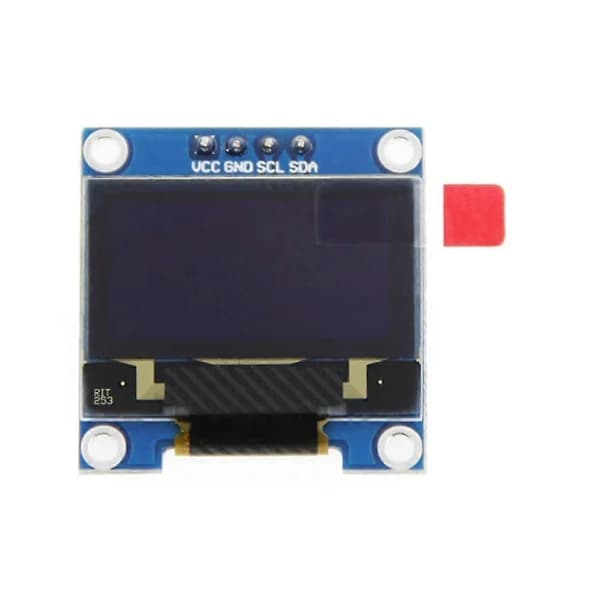

Stift på modulet til Raspberry Pi GPIO

VCC 5V/3V (rød tråd)

GND GND (sort tråd)

SCL SCL (gul linje)

SDA SDA (blå linje)

2. Installer WinSCP-værktøjet på computeren, tilslut til Raspberry Pi og download data til hjem/pi-kataloget på Raspberry Pi.

3. Kompilér programfilen

gcc -o oled oled.c ssd1306_i2c.c -lwiringPi

Blandt dem kaldes gcc-kompilatoren, -o betyder den genererede fil, efterfulgt af det genererede filnavn, oled.c og ssd1306_i2c.c er kildeprogrammerne, og -lwiringPi henviser til wiringPi-biblioteket i Raspberry Pi.

4. Kør programmet

./oled

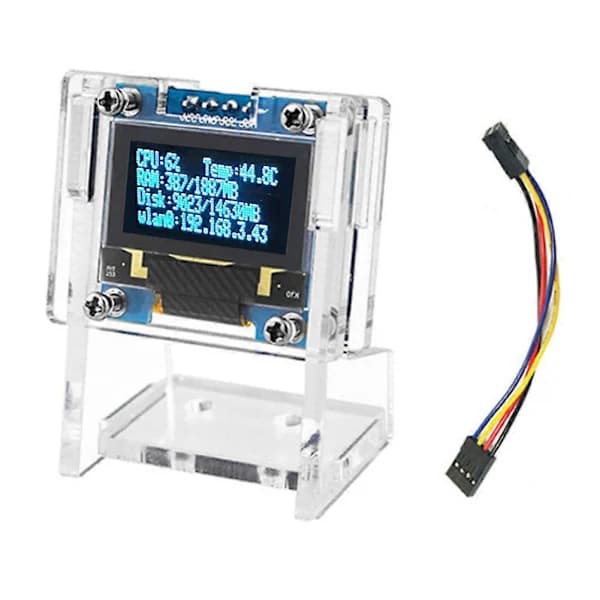

På dette tidspunkt kan du se CPU-belægningen, CPU-temperaturen, hukommelsesbelægningen, diskbelægningen og IP-adressen for Raspberry Pi, der vises på oled-skærmen.

På grund af forskellige partier kan der være forskelle i produktets udseende, farve og trykte tekst, hvilket ikke påvirker brugen.

Farve: forældre Shell

Materiale: Plast



Pakkeindhold:

1 x 0.96 tommer OLED
