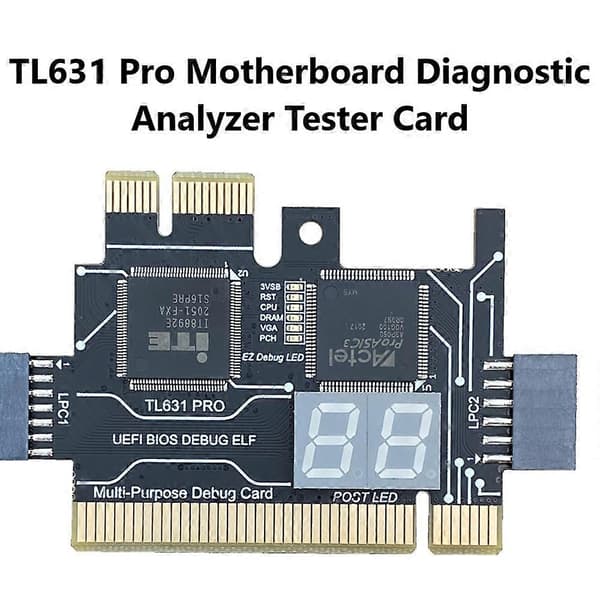

1. TL631 PRO bruger den nye 130-nanometer actel ProASIC3 flashhukommelsesseriechip med et nyt rent system. Arver familiens designsprogstil.

2. Drivmodul: BGA-type drivmodul, skjult deldesign.

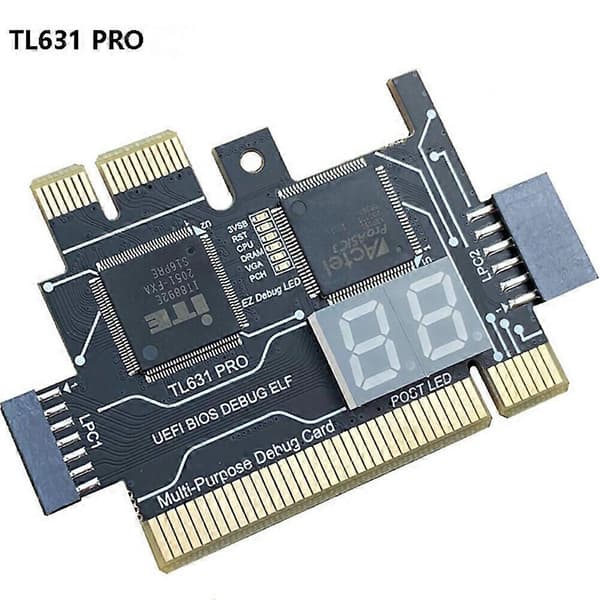

3. TL631 PRO-kortet viser ingen modstand og kapacitans, det ser smukt og generøst ud. Brug det mere frit.

4. Integreret patch digitalt rør: Selvudviklet bindings digitalt rør, mærke LED-kerne, lys og behagelig, tynd og videnskabelig fornemmelse.

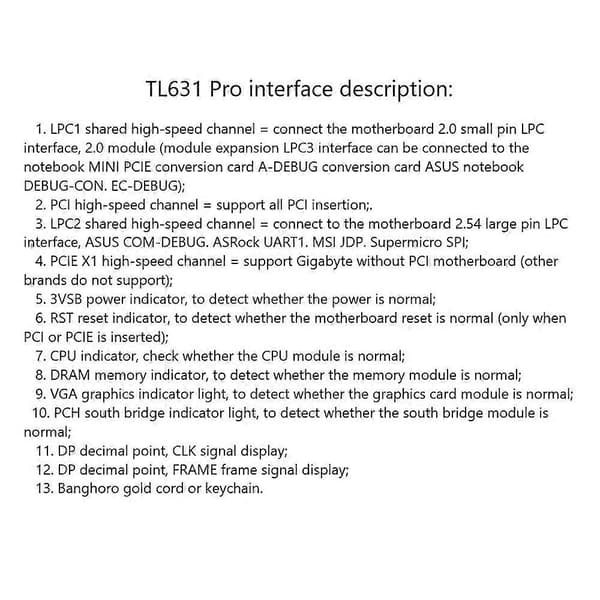

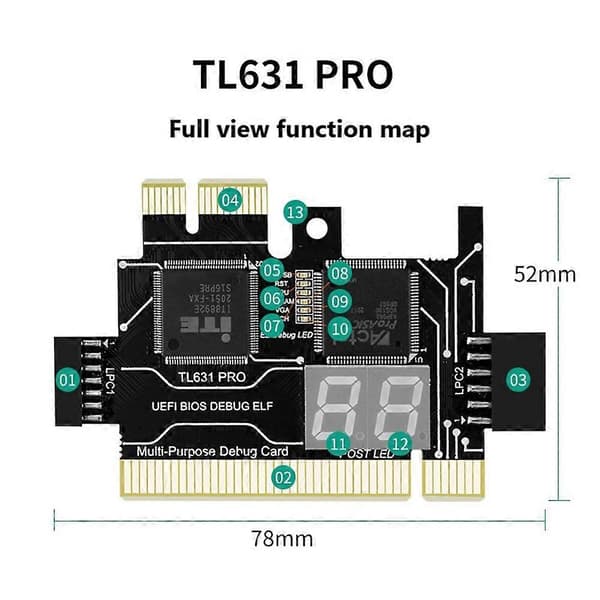

TL631 Pro interface beskrivelse:

1: LPC1 delt højhastighedskanal = tilsluttes bundkortets 2.0 lille pin LPC interface, 2.0 modul

(Moduludvidelse LPC3 interface kan tilslutte notebook MINI PCIE konverteringskort, A-DEBUG konverteringskort, notebook DEBUG-CON. EC-DEBUG).

2: PCI højhastighedskanal = understøtter alle PCI slots.

3: LPC2 delt højhastighedskanal = tilsluttes bundkortets 2.54 store pin LPC interface, COM-DEBUG. UART1, , SPl.

4: PCIE X1 højhastighedskanal = understøtter bundkort uden PCI (andre understøttes ikke).

5: 3VSB strømindikator, for at detektere om strømmen er normal.

6: Reset indikator, for at detektere om bundkortets reset er normal (kun når PCI eller PCIE er indsat)

7: CPU indikatorlys, for at detektere om CPU modulet er normalt.

8: DRAM hukommelsesindikator, for at detektere om hukommelsesmodulet er normalt.

9: VGA grafikindikatorlys, for at detektere om grafikkortmodulet er normalt.

10: PCH south bridge indikatorlys, for at detektere om south bridge modulet er normalt.

11: DP decimalpunkt, CLK signalvisning.

12: DP decimalpunkt, FRAME rammesignalvisning.

13: Gevindhul

Farve: sort

Materiale: PCB board + elektroniske komponenter

Størrelse: 78 x 52mm

Typer: A



Pakkeindhold:

1 x TL631 Pro Diagnostisk Kort



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
