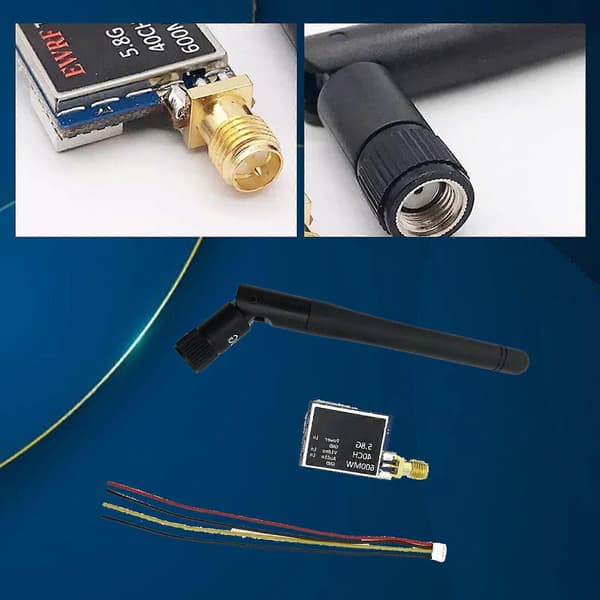

600mW 5.8G VTX 48CH
Hovedfunktioner
600mW/FRA (Pitmode) 600mw version
Miniature og letvægts design
Specifikationer
Model: EWRFTS5823
Frekvens: 5.8G 40CH
Sendeeffekt: 600mW/FRA (Pitmode)
Strømforsyning: DC 7-24V
Vægt: 5 g
Dimension: 30x20x8mm
Brugervejledning
1. Indstilling
Efter tænding viser det digitale display skiftevis følgende tre parametre: bånd, kanal og frekvens. Tryk og hold knappen nede for at komme ind i parameterindstillingen.
Tryk og hold knappen nede, det digitale display viser bogstavet for båndet (A-b-C-d-E), tryk på knappen for at vælge båndene.
Tryk og hold knappen nede igen, når det digitale display viser de arabiske tal for kanalen (1-8), tryk på knappen for at vælge kanalerne.
Til sidst, tryk og hold knappen nede, VTX er tilbage i normal arbejdstilstand, og båndet, kanalen, frekvensen vil skiftevis blive vist på det digitale display.
2. Pitmode arbejdstilstand
Tryk to gange på knappen for at skifte ON/OFF for Pitmode.
Pitmode arbejdstilstand: Tryk to gange på knappen, den røde prik vises nederst til højre på det digitale display, hvilket betyder, at VTX er slukket.
Normal arbejdstilstand: Tryk to gange på knappen igen, den røde prik forsvinder nederst til højre på det digitale display, hvilket betyder, at VTX er tændt, VTX er tilbage i normal arbejdstilstand.
Pitmode sender en lille mængde strøm, og sendeafstanden er ca. 2-3 meter.
Bemærk: 1. Sørg for, at der er tilstrækkelig plads til luftstrøm, når modulet installeres på dronen.
2. Installer venligst antennen, før du tænder for strømmen, for en længere levetid.
