1. Oplader automatisk batteriet.

2. Ensretter- og bremsekredsløbet i denne controller anvender et integreret modul, som er mere avanceret end de traditionelle med hensyn til varmeafledning og pålidelighed.

3. Vedtager et fuldt forseglet og vandtæt design, og dens beskyttelsesgrad når over IP67. Den kan bruges normalt i lang tid, selv i vand.

Bemærkninger: Bekræft, at vindturbinegeneratorens udgangsspænding er i overensstemmelse med batteriets nominelle spænding. Tilslut ledningerne i følgende rækkefølge, tilslut først batteriets positive og negative poler, og tilslut derefter ventilatorens trefasede spændingsudgang.

Tilslut batteriet og vindturbinen til controlleren i overensstemmelse med instruktionerne. Omvendt polaritet eller forkert position vil føre til unormal drift af systemet eller endda fuldstændig beskadigelse af controlleren.

Ledningsføringstilstand:

1. Tilslut batteriets positive og negative poler til controllerens batteris positive (rød) og negative (sort) terminaler.

2. Tilslut henholdsvis vindturbinens trefasede udgangsspænding til controllerens ventilatorens trefasede indgang (grøn linje) terminal.

Parametre:

1. Maksimal indgangs AC-spænding: AC35V

2. Udgangsspænding: 12V / 24V

3. Batteriets opladningsafbrydelsesspænding: 14,5V 0,3V / 29V 0,3V

4. Maksimal ladestrøm: 15A (12V) maksimal ladestrøm: 10A (24V)

5. Vindgenerator hastighedsbegrænsningsspænding 14,5V 0,3V, 29V 0,3V

6. Beskyttelsesniveau: IP67

7. Statisk strømforbrug: 0,008A

8. Bæreevne: 800W

9. Maksimal bærende vindhastighed: .12

10. Arbejdstemperatur: -35 C - 65 C

11. Indgangsledninger: tre-leder system

12. Kontroltilstand: 12V/24V kompatibel

13. Installation: boltet

14. Vend ikke de positive og negative poler om for at undgå at brænde controlleren.

Anvendelse: Vindcontroller

farve: Blå

Materiale: aluminiumslegering

Pakkeindhold:

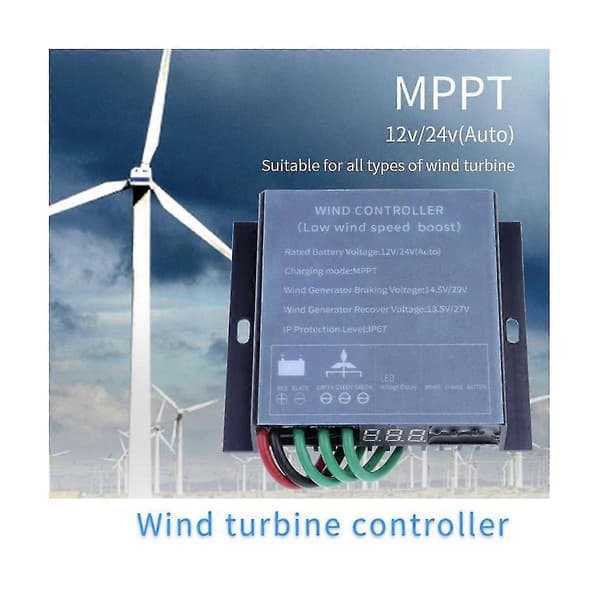

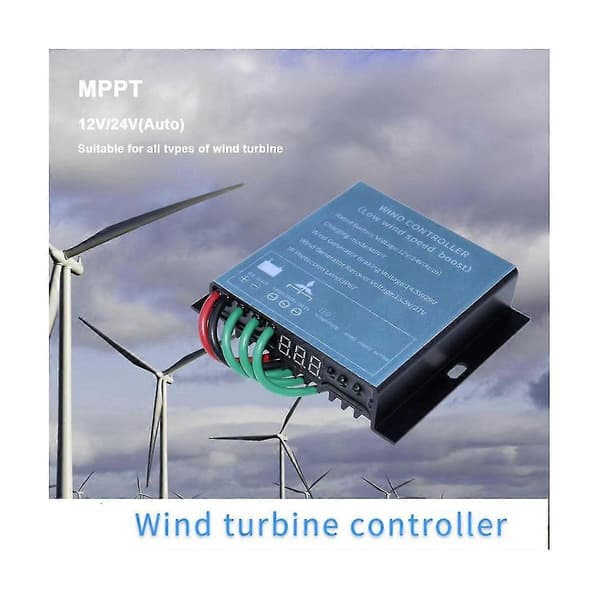

1 x MPPT Vindgenerator Controller

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
