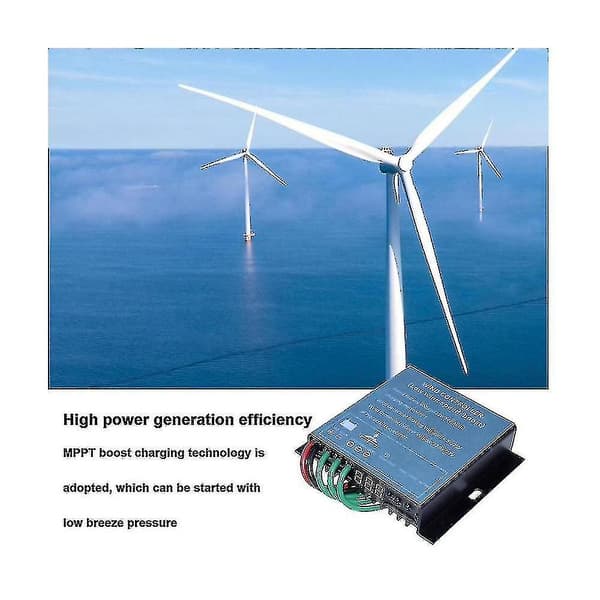

1. Oplad batteriet automatisk.2.

Ensretter- og bremsekredsløbet i denne controller anvender et integreret modul, som er mere avanceret med hensyn til varmeafledning og pålidelighed.3.

Anvender et fuldt forseglet og vandtæt design, og beskyttelsesgraden når over IP67.

Den kan bruges normalt i lang tid, selv i vand.Bemærkninger: Bekræft, at vindmølle generatorens udgangsspænding er med batteriets nominel spænding.

Tilslut ledningerne i følgende rækkefølge, tilslut først batteriets positive og negative poler, og tilslut derefter ventilatorens trefasede spændingsudgang.

Tilslut batteriet og vindmøllen til controlleren i overensstemmelse med instruktionerne.

Omvendt polaritet eller forkert position vil føre til unormal drift af systemet eller endda fuldstændig beskadigelse af controlleren.Ledningsføringstilstand:1.

Tilslut batteriets positive og negative poler til controllerens batteris positive (rød) og negative (sorte) terminaler.2.

Tilslut henholdsvis vindmøllens trefasede udgangsspænding til controllerens ventilatorens trefasede indgang (grøn linje).Parametre:1.

Maksimal indgangs AC-spænding: AC35V2.

Udgangsspænding: 12V / 24V3.

Batteriets opladningsafbrydelsesspænding: 14,5V 0,3V / 29V 0,3V4.

Maksimal ladestrøm: 15A (12V) maksimal ladestrøm: 10A (24V)5.

Vindgenerator hastighedsbegrænsningsspænding 14,5V 0,3V, 29V 0,3V6.

Beskyttelsesniveau: IP677.

Statisk strømforbrug: 0,008A8.

Bæreevne: 800W9.

Maksimal bærende vindhastighed: .1210.

Arbejdstemperatur: -35 C - 65 C11.

Indgangsledningsføring: tre-leder system12.

Kontroltilstand: 12V/24V kompatibel13.

Installation: boltet14.

Vend ikke de positive og negative poler om for at undgå at brænde controlleren.Anvendelse:Vindcontrollerfarve:BlåMateriale:aluminiumslegeringPakkens indhold:1 x MPPT Vindgenerator ControllerKun ovenstående pakkeindhold, andre produkter er ikke inkluderet.Bemærk:

Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare.

Den tilladte målefejl er +/- 1-3 cm.
