1. Oplader batteriet automatisk.
2. Ensretter- og bremsekredsløbet i denne controller bruger et integreret modul, hvilket er mere avanceret med hensyn til varmeafledning og pålidelighed.
3. Anvender et fuldt forseglet og vandtæt design, og beskyttelsesklassen når over IP67. Den kan bruges normalt i lang tid, selv i vand.
Bemærk: Bekræft, at udgangsspændingen fra vindmølle generatoren er inden for batteriets nominelle spænding. Tilslut kablerne i følgende rækkefølge, tilslut først batteriets plus- og minuspoler, og tilslut derefter ventilatorens trefasede spændingsudgang.
Tilslut batteriet og vindmøllen til controlleren i henhold til instruktionerne. Omvendt polaritet eller forkert position vil føre til unormal drift af systemet eller endda fuldstændig skade på controlleren.
Koblingsdiagram:
1. Tilslut batteriets plus- og minuspoler til controllerens batteriplus (rød) og minus (sort) terminaler.
2. Tilslut vindmøllens trefasede udspænding til controllerens ventilators trefasede indgang (grøn linje) terminal.
Parametre:
1. Maksimal indgangsspænding AC: AC35V
2. Udgangsspænding: 12V / 24V
3. Batteriladningsafbrydelsesspænding: 14.5V 0.3V / 29V 0.3V
4. Maksimal ladestrøm: 15A (12V) maksimal ladestrøm: 10A (24V)
5. Vindgeneratorns hastighedsbegrænsningsspænding 14.5V 0.3V, 29V 0.3V
6. Beskyttelsesklasse: IP67
7. Statisk strømforbrug: 0.008A
8. Bæreevne: 800W
9. Maksimal vindhastighed for bæring: .12
10. Arbejdstemperatur: -35 C - 65 C
11. Indgangskabel: trefaset system
12. Styretilstand: 12V/24V kompatibel
13. Installation: boltet
14. Vend ikke plus- og minuspolerne for at undgå at brænde controlleren.
Anvendelse: Vindcontroller
Farve: Blå
Materiale: aluminiumslegering
Pakkeindhold:
1 x MPPT Vindmølle generator controller
Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

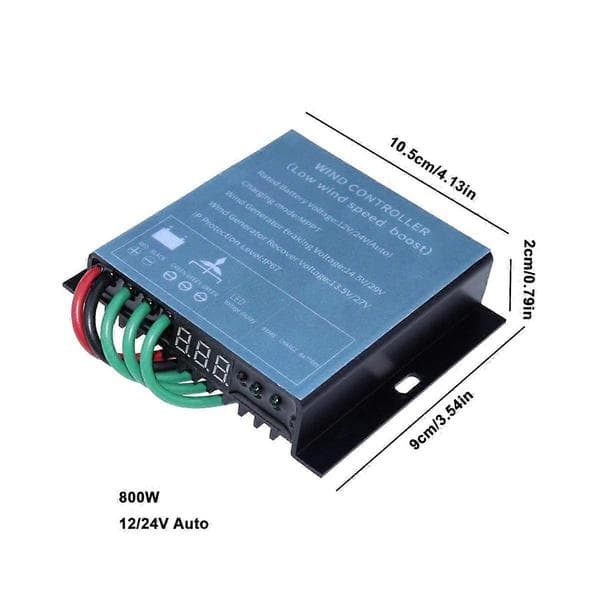

Bemærk: Lysrefleksion og forskellige skærme kan medføre, at farven på objektet på billedet afviger lidt fra den faktiske vare. Den tilladte målefejl er +/- 1-3 cm.
