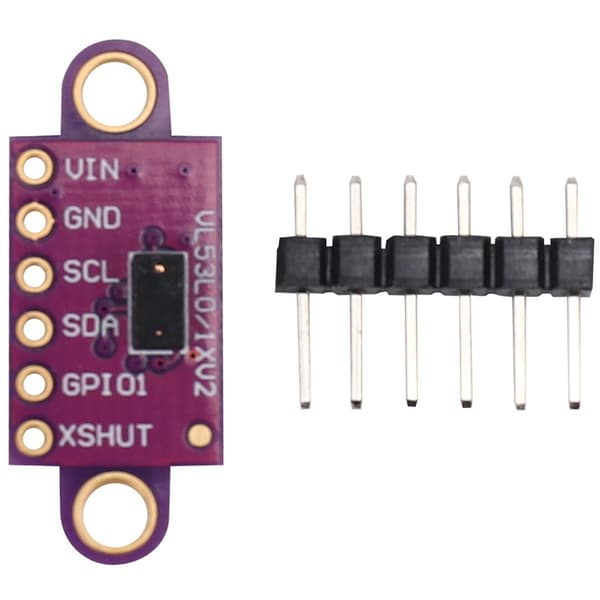

VL53L0X Time-of-Flight Afstandssensor Breakout -VL53L0XV2 Modul til ; VL53L0X er et time-of-flight afstandsmålingssystem integreret i et kompakt modul. Dette board er en bærer for VL53L0X, så vi anbefaler omhyggelig læsning af VL53L0X databladet (1MB pdf) før brug af dette produkt.
VL53L0 bruger teknologi til præcist at måle, hvor lang tid det tager for udsendte pulser af infrarødt laserlys at nå det nærmeste objekt og blive reflekteret tilbage til en detektor, så det kan betragtes som et lille, selvstændigt lidar-system. Denne time-of-flight (TOF) måling gør det muligt præcist at bestemme den absolutte afstand til et mål uden at objektets reflektans i høj grad påvirker målingen.
Sensoren kan rapportere afstande på op til 2 m med 1 mm opløsning, men dens effektive rækkevidde og nøjagtighed (støj) afhænger i høj grad af omgivende forhold og målkarakteristika som reflektans og størrelse, samt sensorkonfigurationen. (Sensorens nøjagtighed er specificeret til at variere fra +/-3% i bedste fald til over +/-10% under mindre optimale forhold.)
Afstandsmålinger er tilgængelige via sensorens IC (TWI) interface, som også bruges til at konfigurere sensorindstillinger, og sensoren giver to ekstra pins: en shutdown-indgang og en interrupt-udgang.
VL53L0X er en fantastisk IC, men dens lille, blyfri, LGA-pakke gør det vanskeligt for den typiske studerende eller hobbyist at bruge. Den fungerer også ved en anbefalet spænding på 2,8 V, hvilket kan gøre det vanskeligt at interface med minicontrollere, der opererer ved 3,3 V eller 5 V. Vores breakout board adresserer disse problemer, hvilket gør det lettere at komme i gang med at bruge sensoren, samtidig med at den samlede størrelse holdes så lille som muligt.
PIN Beskrivelse
Reguleret 2,8 V udgang. Næsten 150 mA er tilgængelig til at drive eksterne komponenter. (Hvis du vil omgå den interne regulator, kan du i stedet bruge denne pin som en 2,8 V indgang med VIN frakoblet.)
VIN Dette er hoved 2,6 V til 5,5 V strømforsyningsforbindelsen. SCL- og SDA-niveau-shifterne trækker IC-linjerne højt til dette niveau.
GND Jordforbindelsen (0 V) til din strømforsyning. Din IC-kontrolkilde skal også dele en fælles jord med dette board.
SDA Niveau-shifted IC datalinje: HØJ er VIN, LAV er 0 V
SCL Niveau-shifted IC clocklinje: HØJ er VIN, LAV er 0 V
XSHUT Denne pin er en aktiv-lav shutdown-indgang; boardet trækker den op for at aktivere sensoren som standard. Hvis du driver denne pin lav, sættes sensoren i hardware standby. Denne indgang er ikke niveau-shifted.
Farve: lilla
materiale: plastik
Pakken indeholder :
1 x -VL53L0XV2V L53L0X Time-of-Flight Afstandssensor
Bemærk: Lys og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
