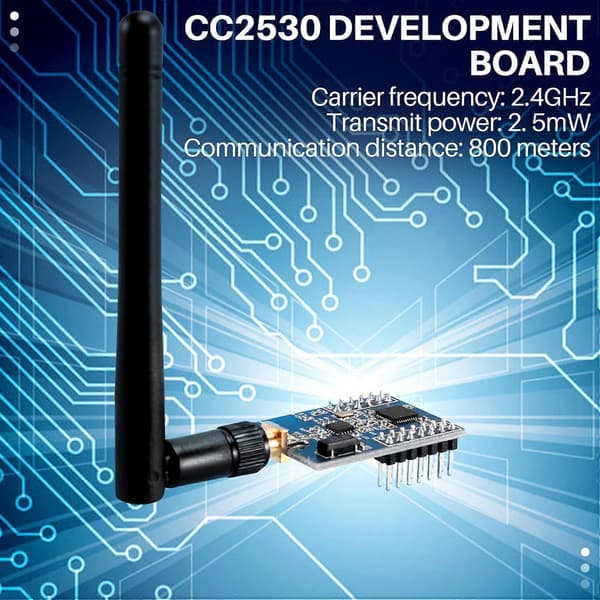

RF-chip: CC2530F256+CC2591
Bærefrekvens: 2,4 GHz
Sendeeffekt: 2,5 mW
Kommunikationsafstand: 800 meter
Chip: CC2530F256 er en ægte system-on-a-chip (SoC) løsning til 2,4-GHz lEEE 802.15.4, ZigBee og RF4CE applikationer. Den bygger kraftfulde netværksknudepunkter til en meget lav samlet materialeomkostning; den giver en kraftfuld og komplet ZigBee-løsning.

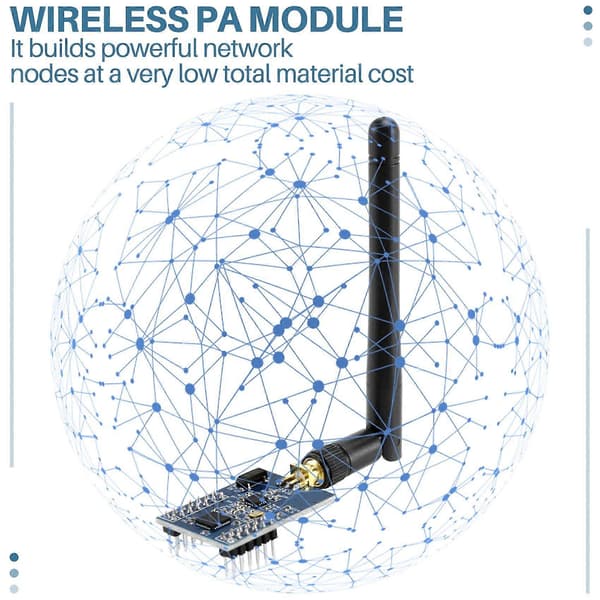

Navn: Trådløs PA-modul
Z-0002 ZigBee trådløs modul grundlæggende parametre:
ZigBee Trådløs:
1. Trådløs standard: 802.15.4 protokol
2. Frekvensområde: 2,405 GHz ~ 2,480 GHz
3. Sendeeffekt: programmerbar op til 21dBm.
4. ZigBee protokol: ZigBee protokolstak (Z-Stack)
5. Modtagefølsomhed: -97dBm@250kbps
6. Antenne: 2,4G antenne med ekstern SMA-grænseflade
7. Transmissionsafstand: åben visuel afstand op til 800m (PA maksimal transmissionskraft 21dBm)
PCB-kort:
1. Antal lag: 4 lag
2. Størrelse: 36,0 x 25,6 mm PCB-kort
3. Grænseflade: Standard 2,54 mm pin header
Modul hardware parametre:
1. Arbejdsspænding: 2,0V- -3,6V
2. Arbejdsstrøm: emissionsstrøm 30mA@21dBm; modtagestrøm 26mA (gennemsnitlig strøm)
3. Arbejdstemperatur: -40 ° C - - 85 C (industriel kvalitet)
4. Opbevaringstemperatur: -40C- -125°C
5. Transmissionshastighed: trådløs transmissionshastighed op til 250kbps
6. Ressourcer: Alle I/O-ressourcer fra CC2530 er trukket ud, hvilket er praktisk til sekundær udvikling.

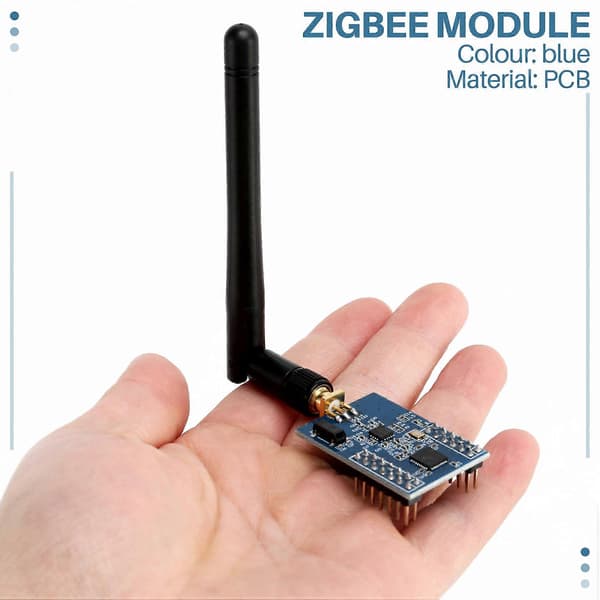

Farve: blå
Materiale: PCB
Pakkeindhold:
1 x trådløs PA-modul
1 x antenne
Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysoptagelse og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
