Beskrivelse

Mikrobølge switch, også kendt som radiofrekvens switch, realiserer funktionen af at kontrollere mikrobølgesignal kanal konvertering. Dette modul anvender SP4T single-pole four-throw mode til at realisere switching af fire-vejs signaler.

På grund af dets lave indskudstab, brede frekvensbånd og høje isolation, er det bredt anvendt i kommunikationssystemudstyr. CNC-strukturer bruges Shell, let at installere, stabil og pålidelig ydeevne.

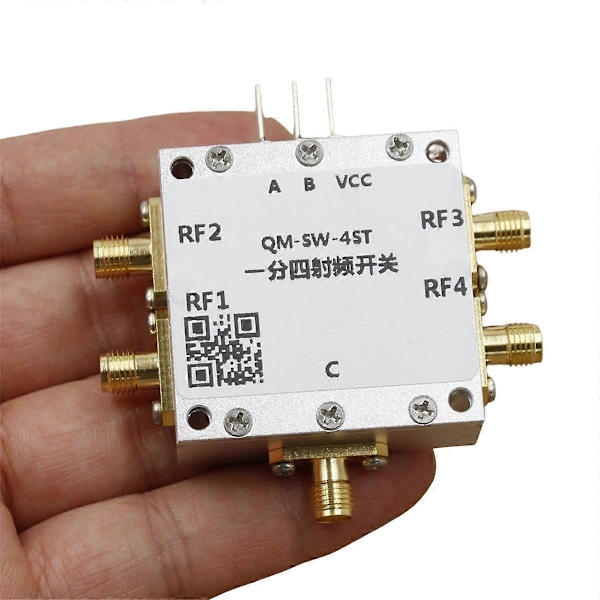

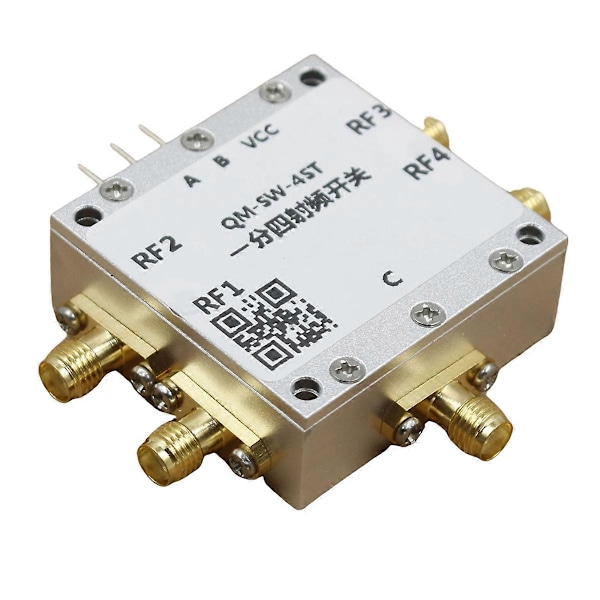

Model:QM-SW-4ST

Arbejdsfrekvens:0.1-6G

Arbejdsmodus:vælg fire fra en

Typisk indskudstab:1dB

Port isolation:45dB typisk værdi

Impedans:50ohm

Maksimal indgangseffekt:28dBm

Switch skiftetid:150ns

Strømforsyning:+3.3 til +5V

Med monteringspositioneringshuller

Vægt:80 gram

Kontrolmetode:

Kontrolport A: L, kontrolport B: L RF output til RF1;

Kontrolport A: H, kontrolport B: L RF output til RF2;

Kontrolport A: L, kontrolport B: H RF output til RF3;

Kontrolport A: H, kontrolport B: H RF output til RF4;

(Ekstern spændingskontrol, H: 3.3-5V, L: 0V eller jord)

På grund af forskellige partier kan der være forskelle i produktets udseende, farve og trykte tekst, hvilket ikke vil påvirke brugen.

Farve:Sølv

Materiale:Metal

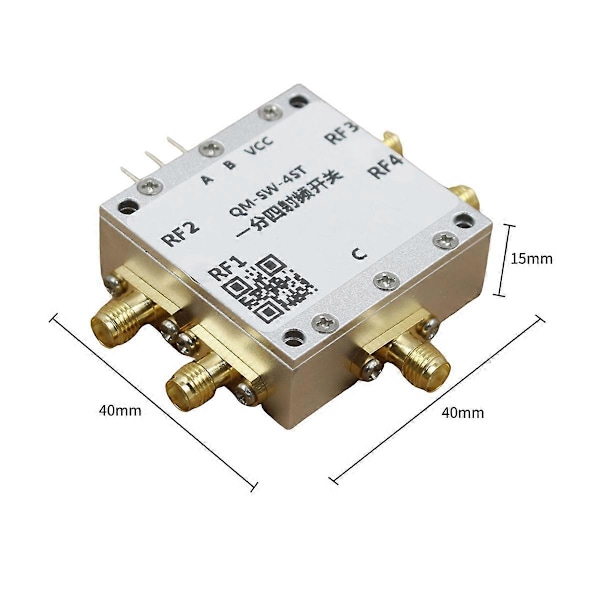

Størrelse:Modulstørrelse:40x40x15mm (eksklusive stik)



Pakkeindhold:

1 * RF Switch



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
